Anlage Inneneinheit

3

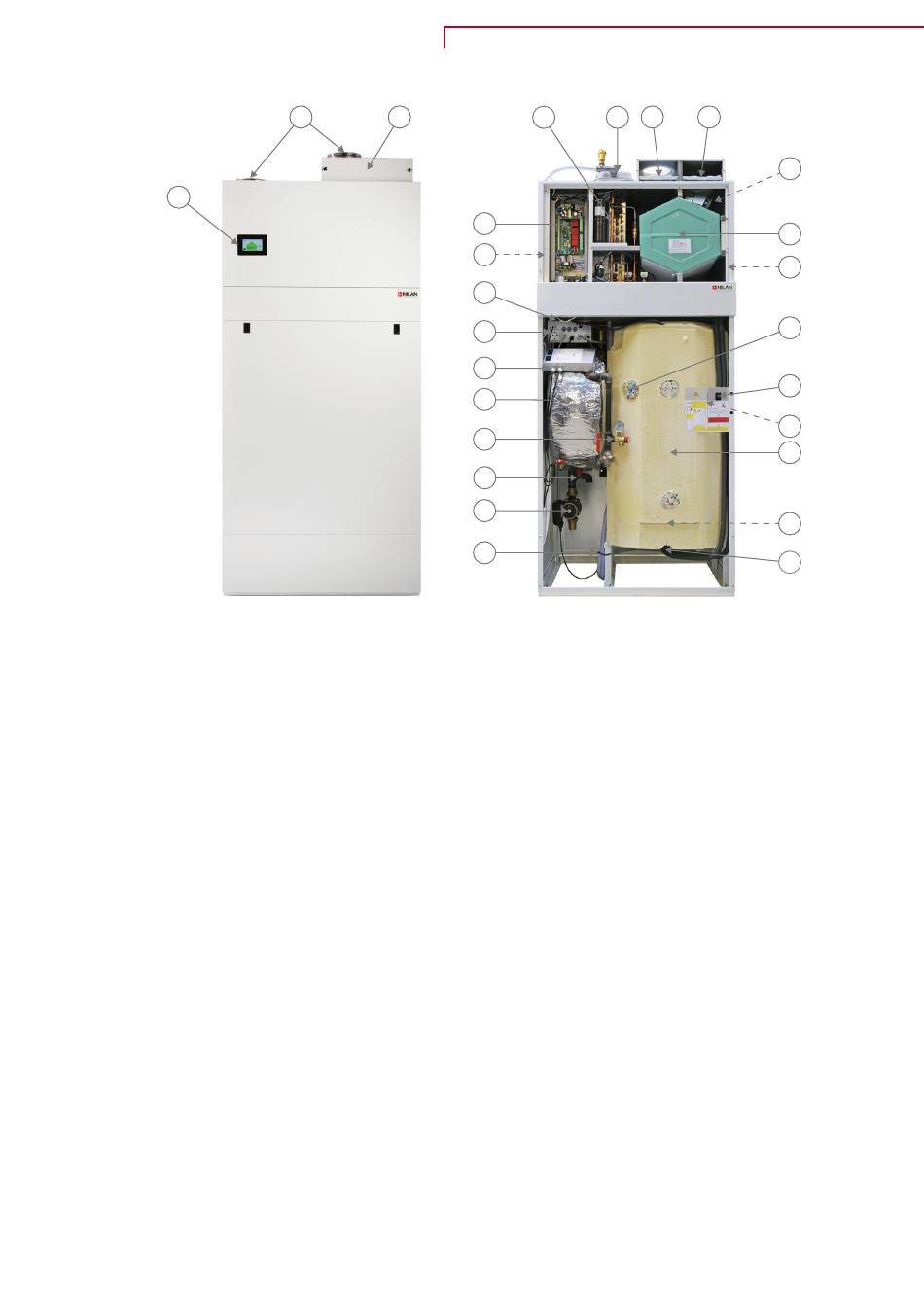

Compact P:
1. Kanalanschlüsse
2. Deckel für Filterwechsel
3. Bedieneinhet (Touchscreen), kann
rausgenommen werden und anderswo
montiert werden
4. Abluftfilter
5. Außenluftfilter (hier wird der Pollenfilter
positioniert, der als Option erhältlich ist)
6. Gegenstromwärmetauscher
7. Wärmepumpe für Lüftung und Warmwasser
8. Automatik
9. Ventilatoren
10. 100% Bypass-Klappe
11. Vorheizregister (nur Polar Ausführung)
12. LAN Kabel (für Anschluss an Router oder PC)
13. Kondenswasserablauf mit Wasserverschluss
14. 180 l Warmwasserbehälter (DHW)
15. 1,5 kW Elektrostab (mit Überhitzungsschutz,
der bei Ausfall wieder eingedrückt werden
muss)
16. Elektronisch überwachte Opferanode
17. Sonnenspirale (nur SOL-Ausführung)
18. Sanitäre Anschlüsse
19. Elektrisches Anschlussfeld
20. Notbetrieb
Compact P / Compact P Polar - AIR (Deutsch)
1 2 7 21 5
8
9
12
19
26
23
22
24
25
13
AIR:
21. Ausgleichsbehälter für
Zentralheizungssystem 8 l
22. Sicherheitsventil und Manometer für
Zentralheizungssystem
23. Pufferspeicher 50 l
24. Hahn zum Auffüllen und Schmutzfilter für
Zentralheizungssystem
25. Zirkulationspumpe für Zirkulation mit
Außenteil
26. Elektrische Zusatzheizung
Zentralheizungssystem 2 x 3 kW
BY NILAN
4
10
6
11
16
20
15
14
17
18
9
