TEACH-IN ANLEITUNG
Ultraschall Sensoren Serien UFP
Weiterführende Informationen entnehmen Sie bitte dem entsprechenden Datenblatt
unter www.waycon.de/produkte/ultraschallsensoren
TEACHEN BEI SCHALTAUSGANG
Normale Schaltfunktion
Teach In Modus P1 (Position SP1):
Teach-In Ausgang mit GND verbinden bis LEDs P1 und Echo anfangen mit ~2 Hz zu blinken. Verbindung
lösen: jetzt ist Sensor im Teach In Modus für P1: LED P1 blinkt mit ~ 1 Hz; Echo LED normale Funktion
(Ausrichthilfe). Innerhalb von 30 sec. muss P1 eingelernt werden! Objekt an neue Position P1 bringen
Teach-In Ausgang kurz mit GND verbinden und lösen: P1 ist eingelernt. Sensor arbeitet jetzt in normaler
Funktion mit neuem eingestellten Wert für P1.
Teach In Modus P2 (Position SP2)
Teach-In Ausgang mit GND verbinden bis LED P2 und Echo LED anfangen mit ~2 Hz zu blinken. Zuerst
fangen LED P1 und Echo LED an zu blinken, danach blinken dann LED P2 und Echo LED mit ~2 Hz.
Verbindung lösen: jetzt ist Sensor im Teach-In Modus für P2: LED P2 blinkt mit ~ 1 Hz; Echo LED
normale Funktion (Ausrichthilfe). Innerhalb von 30 sec. Muß jetzt P2 eingelernt werden!
Objekt an neue Position P2 bringen. Teach-In Ausgang kurz mit GND verbinden und lösen: P2 ist
eingelernt Sensor arbeitet jetzt in normaler Funktion mit neuem eingestellten Wert für P2.

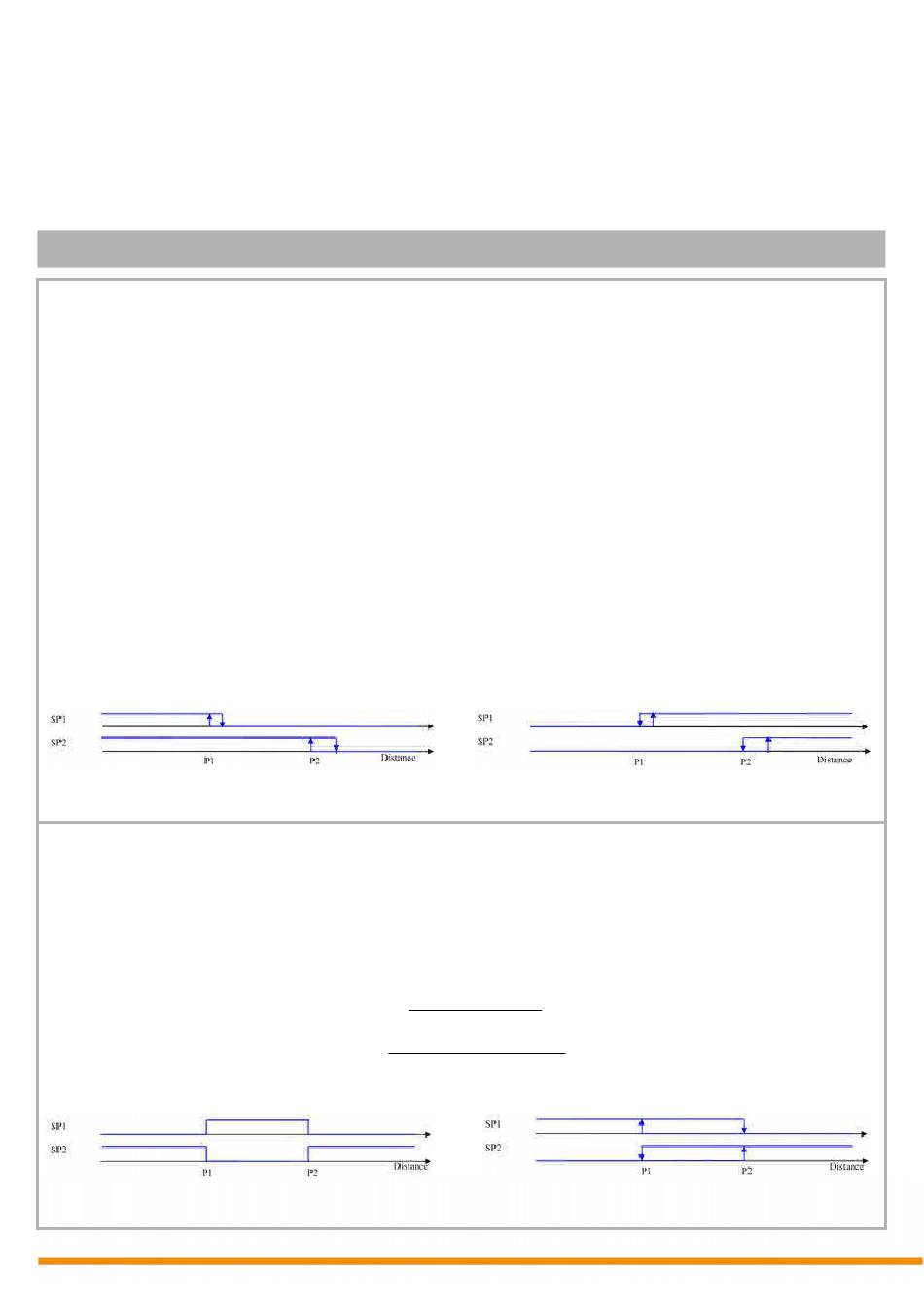

Charakteristik des Schaltausgangs
Ist beim Einlernen des Schaltpunktes P1 die LED P1 an, so hat der Schaltpunkt NO Charakteristik
(Öffner), ist sie aus, so ist die Charakteristik NC (Schließer). Identisch bei Schaltpunkt P2.
NO Charakteristik (Öffner
Fenster Funktion / Hysterese Einstellung
Teach-In Ausgang mit GND verbinden bis LEDs P1, P2 und Echo anfangen mit ~2 Hz zu blinken.
Zunächst fangen LED P1 und Echo LED an zu blinken, dann blinken LED P2 und Echo LED mit ~2 Hz
und danach blinken alle LEDs mit ca. 2 Hz. Verbindung trennen: jetzt ist Sensor im Teach In Modus für
die Fenster Funktion / Hysterese Einstellung. LED P1+P2 blinken mit ~ 1 Hz; Echo LED normale
Funktion (Ausrichthilfe). Innerhalb von 30 sec. muß die Funktion eingelernt werden! Teach-In Ausgang
kurz mit GND verbinden und lösen. Dabei auf LED P1 + P2 achten:
Sind LEDs P1+P2 beim Verbinden aus ist die Fenster Funktion eingelernt: Ist Objekt zwischen P1 und P2
schaltet SP1 ein und SP2 aus. Ist kein Objekt zwischen P1 und P2 schaltet SP1 aus und SP2 ein.
Sind LEDs P1+P2 beim Verbinden an: Hysterese Einstellung ist eingelernt. Schaltpunkt von SP1
(Schließer) liegt bei P1 und hat die Hysterese P1-P2, Schaltpunkt SP2 (Öffner) auch bei P1 mit der
Hysterese P1-P2.
Fenster Funktion
)
NC Charakteristik (Schließer)
Einstellbare Hysterese
