TEACHEN BEI ANALOGAUSGANG
Teach-In von P1
Teach-In Ausgang mit GND verbinden bis LEDs P1 und Echo anfangen mit ~2 Hz zu blinken (UFP-200
nur GELB).
Verbindung lösen: jetzt ist Sensor im Teach-In Modus für P1: LED P1 blinkt mit ~ 1 Hz;
Echo LED normale Funktion (Ausrichthilfe). Bei UFP-200 blinkt GELB nur mit ½ Hz.
Innerhalb von 30 Sekunden muss P1 eingelernt werden!
Objekt an neue Position P1 bringen.Teach-In Ausgang kurz mit GND verbinden und lösen: P1 ist
eingelernt. Sensor arbeitet jetzt in normaler Funktion mit neuem eingestellten Wert für P1.
Teach-In von P2
Teach-In Ausgang mit GND verbinden bis LEDs P2 und Echo anfangen mit ~2 Hz zu blinken (UFP nur
GELB, 1 Hz). Zuerst fangen LED P1 und Echo LED an zu blinken, danach blinken dann LED P2 und
Echo LED mit ~2 Hz.
Verbindung lösen: jetzt ist Sensor im Teach-In Modus für P2: LED P2 blinkt mit ~ 1 Hz; Echo LED
normale Funktion (Ausrichthilfe). Bei UFP-200 blinkt GELB nur mit ½ Hz.
Innerhalb von 30 Sekunden. muss jetzt P2 eingelernt werden!
Objekt an neue Position P2 bringen. Teach-In Ausgang kurz mit GND verbinden und lösen: P2 ist
eingelernt Sensor arbeitet jetzt in normaler Funktion mit neuem eingestellten Wert für P2.
TEACHEN BEI SCHALTAUSGANG
Es können 3 verschiedene Betriebsarten der Schaltausgänge eingelernt werden:
normale Schaltfunktion / Fenster Funktion / Einstellbare Hysterese

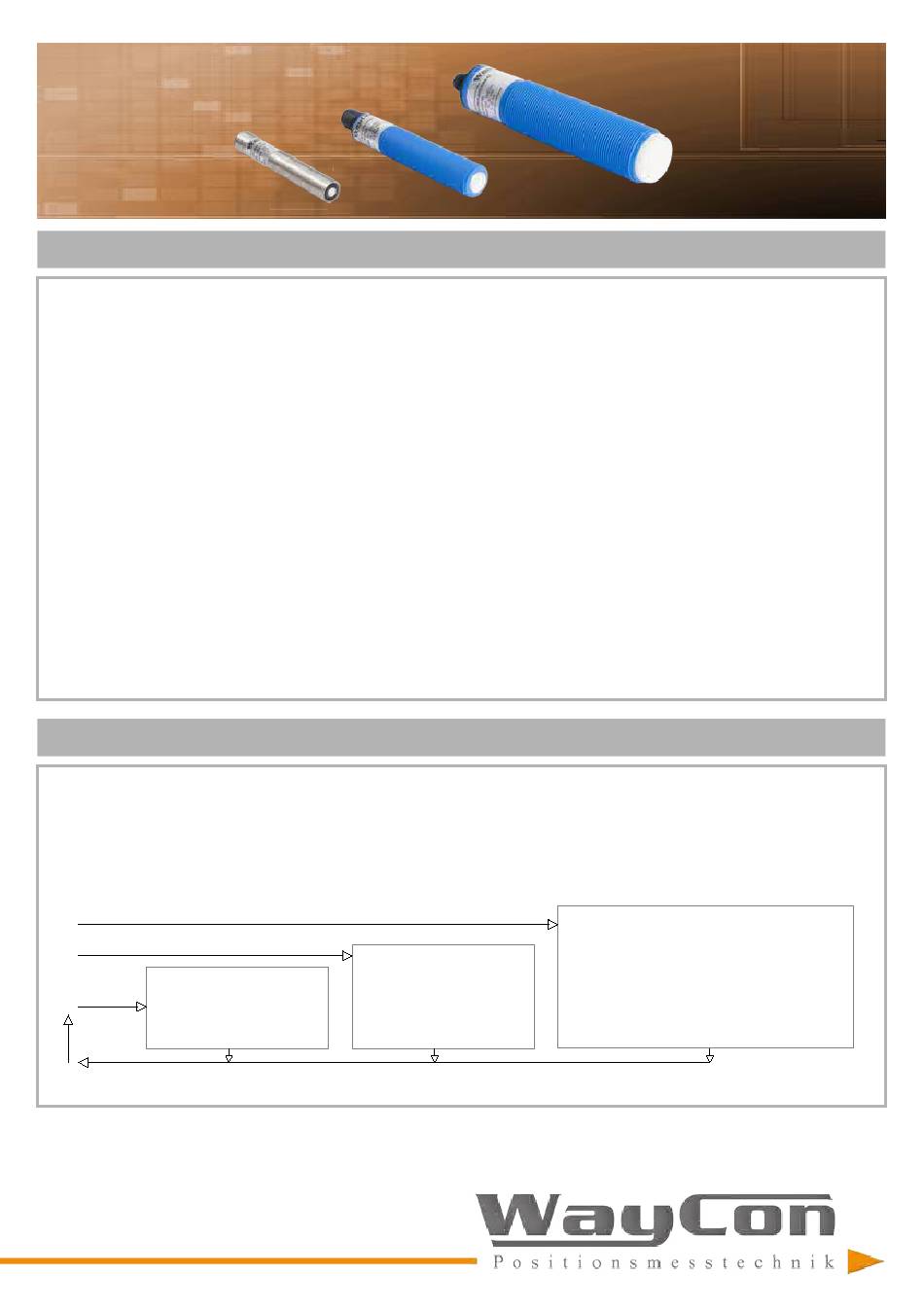

Alle Funktionen werden über die Teach In Leitung mit Hilfe der Dioden Echo, P1 und P2 eingelernt. Der
zeitliche Ablauf ist in dem Schema dargestellt.
14 sek.
Einlernen des Schaltpunktes
SP1 an Position P1. Der
6 sek.
Schaltausgang kann als
Öffner oder Schließer
eingelernt werden.
25 sek.
Einlernen des Schaltpunktes
SP2 an Position P2. Der
Schaltausgang kann als
Öffner oder Schließer
eingelernt werden.
Fensterfunktion/Auswahl Hysterese Mode. Der
Schaltausgang 1 schaltet wenn sich ein Objekt
zwischen P1 und P2 befindet; der
Schaltausgang 2 schaltet, wenn sich das Objekt
nicht zwischen P1 und P2 befindet. Einstellung
der Hysterese der Schaltpunkte bei P1. Der
Abstand zwischen P1 und P2 legt die Hysterese
des Schaltausgangs fest. SP1 ist ein Schließer,
SP2 ein Öffner.
