BEDIENUNGSANLEITUNG
Ultraschall Sensor Serien UFA2
Weiterführende Informationen entnehmen Sie bitte dem entsprechenden Datenblatt
unter www.waycon.de/produkte/ultraschallsensoren/
ERSTE SCHRITTE
WayCon Positionsmesstechnik GmbH dankt Ihnen für das entgegengebrachte Vertrauen. Diese
Betriebsanleitung soll Sie mit der Installation und Bedienung unserer Ultraschall Sensoren vertraut
machen. Vor Inbetriebnahme deshalb bitte sorgfältig lesen!
Auspacken und Überprüfen:
Heben Sie das Gerät aus der Verpackung, indem Sie das Gehäuse fassen. Gerät und Zubehör nach dem
Auspacken auf Vollständigkeit und eventuelle Transportschäden überprüfen. Bitte wenden Sie sich
gegebenenfalls an den Spediteur oder direkt an WayCon.
MONTAGEHINWEISE
• Der Sensor wird mit den mitgelieferten M12-Muttern (UFA2-200), M18-Muttern (UFA2-1500) bzw.
M30-Muttern (UFA2-6000) montiert.
• Der Sensor ist gegen mechanische Belastungen (z. B. Stöße und Schläge) zu schützen.
• Der Sensor darf in beliebiger Einbaulage montiert werden. Hierbei ist eine erschütterungsfreie und
schwingungsdämpfende Montage zu beachten.
• Die Wandleroberfläche sowie der Bereich der Detektionskeule ist zwingend frei zu halten. Es ist darauf
zu achten, dass keinerlei störende Objekte zwischen dem Sensor und dem Zielobjekt innerhalb der
Keule sind. Sonst erfasst der Sensor das Störobjekt anstelle des gewünschten Zielobjektes.

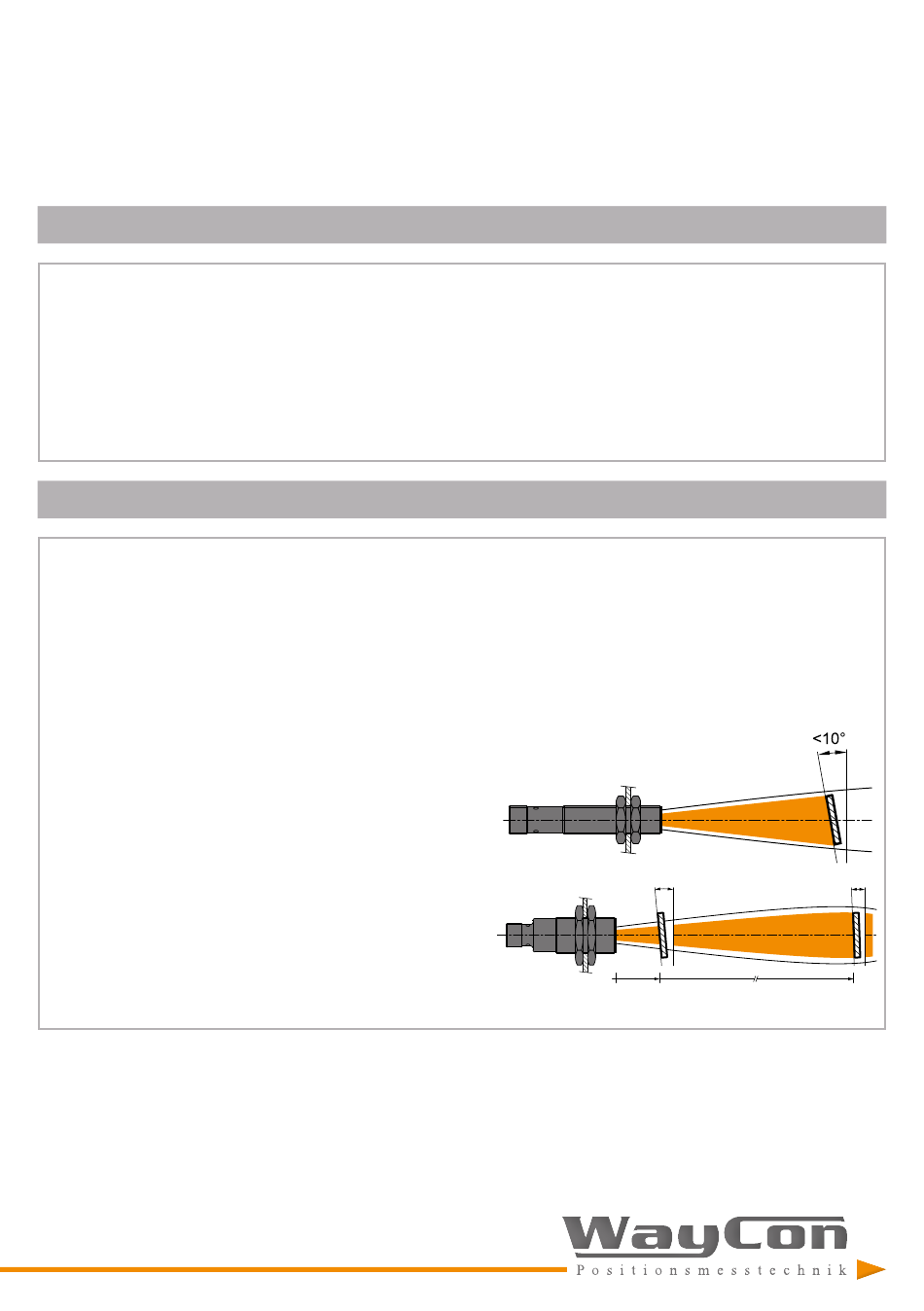

• Im Tastbetrieb reflektiert das Objekt einen Teil des
Ultraschalls, dieser Rückschall wird vom Sensor
ausgewertet. Beim UFA2-200 werden Objekte mit
glatter Oberfläche bis zu einem Neigewinkel von
ca.  10° zuverlässig abgetastet. Beim UFA2-1500
(bzw.
UFA2-6000)
Neigungswinkel bei einer Tastweite von 150 mm
(bzw. 600 mm) ca.  5° und bei einer Tastweite von
1500 mm (bzw. 6000 mm) ca. 2°. Der maximal
zulässige Neigungswinkel vergrößert sich bei
Objekten mit rauer oder stark strukturierter
(gekörnter) Oberfläche.
beträgt
der
zulässige
<5°
UFA2-1500
150
UFA2-6000
600
<2°
1500
6000
