BEDIENUNGSANLEITUNG

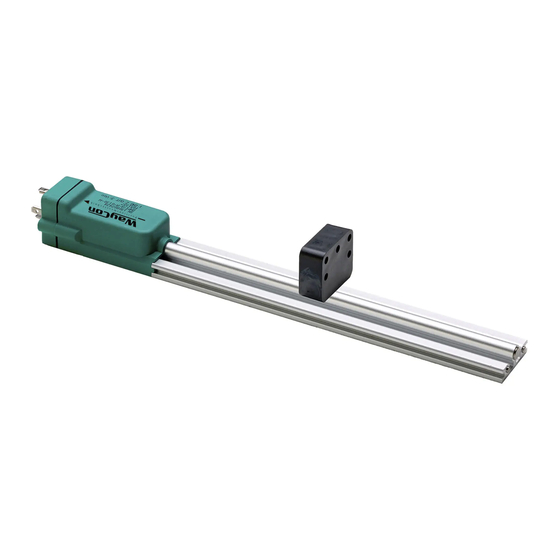

Magnetostiktive Sensoren Serie MAP
Weiterführende Informationen entnehmen Sie bitte dem entsprechenden Datenblatt
unter www.waycon.de/produkte/magnetostriktive-geber/
ERSTE SCHRITTE
WayCon Positionsmesstechnik GmbH dankt Ihnen für das entgegengebrachte Vertrauen. Diese
Betriebsanleitung soll Sie mit der Installation und Bedienung unserer Magnetostriktiven Sensoren
vertraut machen. Vor Inbetriebnahme deshalb bitte sorgfältig lesen!
Auspacken und Überprüfen:
Heben Sie das Gerät aus der Verpackung, indem Sie das Gehäuse fassen.
Gerät und Zubehör nach dem Auspacken auf Vollständigkeit und eventuelle Transportschäden
überprüfen. Bitte wenden Sie sich gegebenenfalls an den Spediteur oder direkt an WayCon, damit ein
Schadensprotokoll erstellt werden kann.
ALLGEMEINE HINWEISE
Es dürfen sich keine Quellen von statischen oder dynamischen Magnetfeldern in der Nähe des Sensors
befinden.
Sollten sich Metallspäne oder andere kleine Partikel aus Metall in der Nähe des Sensors befinden
ist der Einsatz eines geführten Positionsmagneten nicht zu empfehlen, da diese sich am Magneten
sammeln können und das Gleiten einschränken. Verwenden Sie in diesem Fall den ungeführten, freien
Positionsmagnet.
POSITIONSMAGNETE
Positionsmagnete (bitte separat bestellen)
Magnet
PCUR220
geführt, flaches Axialgelenk
PCUR221
geführt, hohes Axialgelenk
PCUR222
PCUR202
ungeführter, freier Magnet
Die Justage muss in definierter Höhe zwischen 2...7 mm
1)
oberhalb des MAP-Profils erfolgen. Die maximal zulässige seitliche
Abweichung darf ±2 mm nicht überschreiten.
Beschreibung
Standardausführung;
geführt, Winkelgelenk
1)
PCUR220
PCUR222
PCUR221
PCUR202
