Amprobe IR-710 Handbuch
Vorschau ausblenden
Andere Handbücher für IR-710:
- Bedienungshandbuch (252 Seiten) ,
- Bedienungshandbuch (76 Seiten)
Verwandte Anleitungen für Amprobe IR-710
Inhaltszusammenfassung für Amprobe IR-710

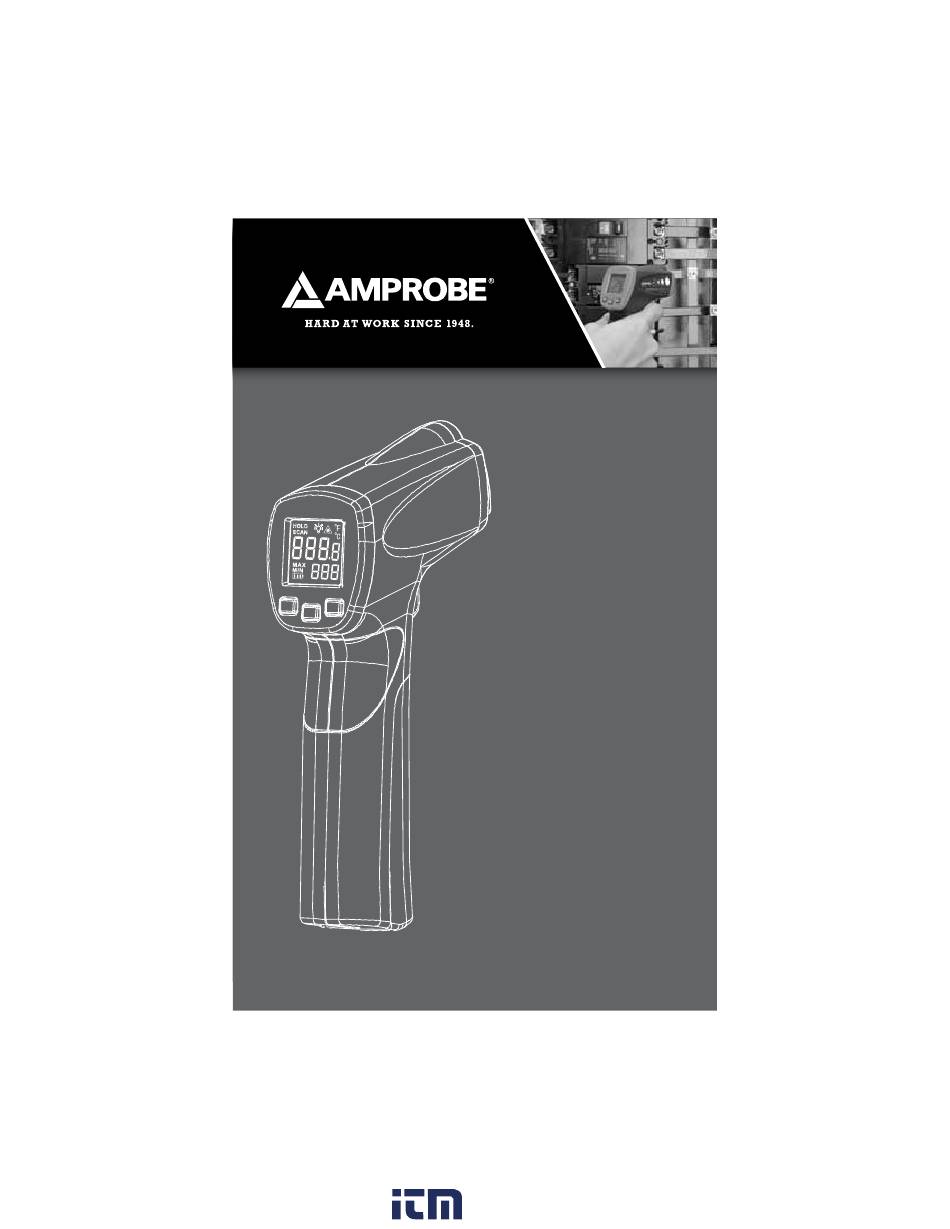

- Seite 1 IR-710 IR-710-EUR 10:1 Infrared Thermometer Users Manual 1.800.561.8187 information@itm.com www. .com...
- Seite 26 IR-710 IR-710-EUR 10:1 IR-Thermometer Bedienungshandbuch 11/2013, 4279838 B ©2013 Amprobe Test Tools. Alle Rechte vorbehalten. Gedruckt in China. 1.800.561.8187 information@itm.com www. .com...
- Seite 27 Beschränkte Gewährleistung und Haftungsbeschränkung Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist, sofern örtliche Gesetze nichts anderes vorsehen. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw.
- Seite 28 INHALT SYMBOLE ........................2 SICHERHEITSINFORMATIONEN ..................3 AUSPACKEN UND ÜBERPRÜFEN ................4 MERKMALE .........................4 WIE DAS THERMOMETER FUNKTIONIERT ..............4 BETRIEB DES THERMOMETERS ..................4 Temperaturmessung ....................4 Auffinden eines Heiß- oder Kaltpunkts ..............5 Abstand und Punktgröße ..................6 Sichtfeld ........................6 Emissivität .......................7 Zur Beachtung ......................7 TECHNISCHE DATEN ....................8 WARTUNG ........................9 FEHLERBEHEBUNG .....................9 ERSETZEN DER BATTERIE ...................10...
-
Seite 29: Symbole
IR-710 / IR-710-EUR 10:1 IR-Thermometer Laseröffnung Temperatureinheit ° C / ° F Auslöser MAX/MIN-Temperatur Batteriefachabdeckung Anzeigenhintergrundbeleuchtung Anzeige festhalten Anzeige für schwache Batterie (nach Loslassen des Auslösers) Messung durchführen Laseranzeige (Auslöser ziehen) SYMBOLE � Vorsicht! Siehe Erklärung in diesem Handbuch. Warnung! Laserlicht. Nicht in den Laserstrahl blicken. -
Seite 30: Sicherheitsinformationen
Sicherheitsinformationen Das Messgerät stimmt überein mit: EN 61010-1 Allgemeine Sicherheit EN 60825-1 Lasersicherheit EN 61326-1 Elektromagnetische Störaussendungen und Empfindlichkeit Laseröppning X� Warnung: Vor Gebrauch lesen • Nicht in Laserstrahl blicken. • Laser nicht direkt auf Auge oder indirekt reflektierende Flächen richten. •... -
Seite 31: Auspacken Und Überprüfen
Abstand und Punktgröße von 10:1, bietet branchenweit führende Genauigkeit und Ansprechzeit mit einem Temperaturmessbereich von -18 °C bis 380 °C bzw. 0 °F bis 716 °F. Das IR-710 / IR-710-EUR ist spezifisch für HVAC/R-, Elektrik-, industrielle Instandhaltungs-, Kfz- sowie Qualitätskontroll- und Brandverhütungs-Anwendungen ausgelegt. -
Seite 32: Auffinden Eines Heiß- Oder Kaltpunkts
Taste Beschreibung. °C °F Umschalten zwischen Celsius und Fahrenheit. Umschalten zwischen MAX und MIN. MAX- bzw. MIN-Messwert wird auf der sekundären Anzeige angezeigt. Ausschalten bzw. Einschalten des Lasers. Ausschalten bzw. Einschalten des Hintergrundbeleuchtung. � Laser Zur Vermeidung von Verletzungen Laser nicht direkt auf Auge oder indirekt reflektierende Flächen richten. -
Seite 33: Abstand Und Punktgröße
Abstand und Punktgröße Die Punktgröße (S) des gemessenen Bereichs wird mit zunehmendem Abstand (D) des Messgeräts vom gemessenen Ziel größer. Die Punktgröße gibt 90 % umfassender Energie an. Sichtfeld Sicherstellen, dass das Ziel größer ist als die Punktgröße. Je kleiner das Ziel ist, desto näher soll das Gerät gehalten werden. -
Seite 34: Emissivität
Emissivität Emissivität beschreibt die Energie emittierenden Eigenschaften von Stoffen. Die meisten organischen Stoffe und bemalten oder oxidierten Flächen weisen einen Emissionswert von ungefähr 0,95 auf. Zur Kompensation von ungenauen Messwerten, die beim Messen von glänzenden Metallflächen auftreten können, die zu messende Fläche, wenn möglich, mit Abdeckband oder matter schwarzer Farbe bedecken (<... -
Seite 35: Technische Daten
TECHNISCHE DATEN Funktion Bereich -18 °C bis 380 °C Temperaturbereich 0 °F bis 716 °F Genauigkeit mit -18 °C bis 10 °C (-0,4 °F bis 50 °F): ±2 %+1 °C (2 °F) Umgebungsbetriebs- bzw. ±3 °C (±6 °F), es gilt der größere Wert (Typisch) temperatur von 21 °C bis >10 °C bis 380 °C (>... -
Seite 36: Wartung
WARTUNG Linsenreinigung: Lose Partikel mit sauberer Druckluft abblasen. Verbleibende Verunreinigungen mit einer Kamelhaarbürste behutsam abbürsten. Die Oberfläche mit einem angefeuchteten Baumwolllappen sorgfältig abwischen. Der Lappen kann mit Wasser oder Reinigungsalkohol angefeuchtet werden. Hinweis: Keine Lösungsmittel zur Reinigung der Kunststofflinse verwenden. Gehäusereinigung: Seife und Wasser an einem feuchten Schwamm oder weichen Tuch verwenden. -
Seite 37: Ersetzen Der Batterie
ERSETZEN DER BATTERIE Einsetzen bzw. Wechseln der 9-V-Batterie (siehe unten): 1. Den Griff öffnen. 2. Auf die richtige Polarität achten und die Batterie einsetzen. 3. Den Griff schließen und verriegeln. Batterie: Alkalibatterie 9 V 6F22 oder gleichwertig 1.800.561.8187 information@itm.com www. .com...
