Amprobe IR-450 Bedienungshandbuch
Infrared thermometer / laser pointer / flashlight
Vorschau ausblenden
Andere Handbücher für IR-450:
- Bedienungsanleitung (98 Seiten) ,
- Benutzerhandbuch (98 Seiten)
Verwandte Anleitungen für Amprobe IR-450
Inhaltszusammenfassung für Amprobe IR-450
- Seite 1 IR-450 Infrared Thermometer / Laser Pointer / Flashlight Users Manual • Mode d’emploi • Bedienungshandbuch • Manual d’Uso • Manual de uso • Användarhandbok...
- Seite 35 IR-450 Infrarotthermometer / Laserpointer / Stablampe Bedienungshandbuch 4240687A ©2012 Amprobe. Alle Rechte vorbehalten. Gedruckt in Taiwan.
- Seite 36 Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen in Anspruch zu nehmen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Service-Center oder an einen Amprobe-Fachhändler/- Distributor einsenden.
- Seite 37 Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www. amprobe.com zu finden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe® Service-Center zur Reparatur oder zum Umtausch eingesendet werden.

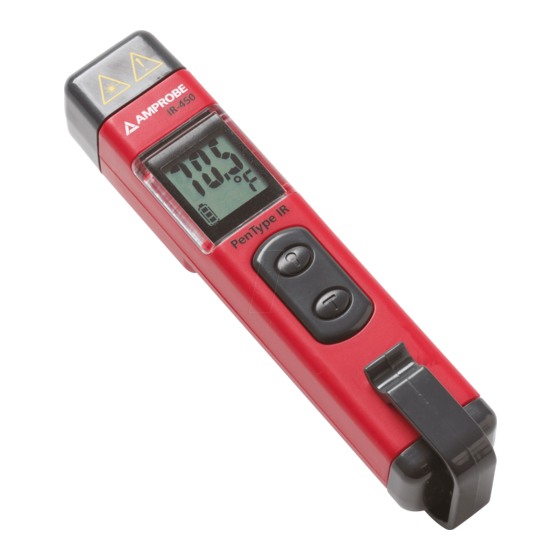

- Seite 38 IR-450 Infrarotthermometer / Laserpointer / Stablampe 1) Laser 6) Batterieabdeckung 2) Lampe 7) Batterieanzeige 3) Anzeige 8) Laseranzeige 4) Lampentaste 5) Ein-Taste / Test-Taste...
- Seite 39 INHALT SYMBOLE ................1 AUSPACKEN UND ÜBERPRÜFEN ........2 EINFÜHRUNG ..............2 BETRIEBSANWEISUNGEN ..........3 Ein/Aus-Taste ..............3 Automatische Ausschaltung (APO) ....... 3 Auto-Hold ............... 3 Bedienung des Geräts ............ 3 Temperaturmessung ............. 4 °C/°F-Auswahl ..............5 Abstand und Punktgröße ..........5 Zur Beachtung ..............
-
Seite 40: Symbole
SYMBOLE � Vorsicht! Siehe Erklärung in diesem Handbuch. Laserlicht. Nicht in Laserstrahl blicken. M Batterie Übereinstimmung mit den relevanten � australischen Standards. � Übereinstimmung mit EU-Vorschriften. Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen. Ein qualifiziertes Recycling-Unternehmen kontaktieren. Sicherheitsinformationen � Warnung �... -
Seite 41: Auspacken Und Überprüfen
Umgebungstemperaturschwankungen – das Gerät vor Gebrauch 30 Minuten stabilisieren lassen) AUSPACKEN UND ÜBERPRÜFEN Der Verpackungskarton sollte Folgendes enthalten: IR-450 1,5 V AAA/LR3 Alkalibatterie (eingesetzt) Handbuch Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zurücksenden. -
Seite 42: Ein/Aus-Taste
BEDIENUNGSANWEISUNGEN Ein/Aus-Taste Drücken Automatische Ausschaltung (APO) Das IR-450 schaltet sich automatisch ab, wenn es länger als 3 Minuten nicht genutzt wird. Auto-Hold Nach Betätigung der Einschalttaste werden Messwerte 10 Sekunden lang angezeigt. Bedienung des Geräts Zur Temperaturmessung richten Sie das Gerät auf einen Gegenstand und drücken die Testtaste. - Seite 43 Sicherstellen, dass das Ziel größer ist als die Punktgröße des Geräts. Je kleiner das Ziel ist, desto näher soll das Gerät gehalten werden. Der minimale Messbereich weist einen Durchmesser von 3,75 cm auf. Die Taste drücken; das Gerät zeigt die Temperatur der Zieloberfläche an.
-
Seite 44: C/°F-Auswahl
°C/°F-Auswahl Die Test-Taste und die Lampen-Taste gleichzeitig 2 Sekunden lang gedrückt halten, um die Temperatureinheit °C/°F umzuschalten. Abstand und Punktgröße Die Punktgröße (S) des vom Gerät gemessenen Bereichs wird mit zunehmendem Abstand (D) zum Objekt größer. 30 mm bei 240 mm 50 mm bei 400 mm 100 mm bei 800 mm 1,2 Zoll bei 9,6 Zoll 2 Zoll bei 16 Zoll 4 Zoll bei 32 Zoll Das Gerät bei ungefähr 30 cm verwenden, um optimale... -
Seite 45: Zur Beachtung
Zur Beachtung 1. Änderungen der Umgebungstemperatur können zu ungenauen Messergebnissen führen. Warten Sie vor dem Einsatz ab, bis sich das Gerät an die Umgebungstemperatur angepasst hat. Die angegebene Präzision tritt 30 Minuten nach Anpassung an unterschiedliche Umgebungstemperaturen ein. 30 Minuten warten Lassen Sie dem Gerät ausreichend Zeit zur Anpassung an unterschiedliche Umgebungstemperaturen, nachdem Sie es aus der... -
Seite 46: Emissivität
3. Nicht empfohlen für Gebrauch zum Messen von glänzenden oder polierten Metallflächen (Edelstahl, Aluminium usw.). Siehe Emissivität. 4. Dampf, Staub, Rauch usw. können genaue Messungen verhindern, da sie u. U. die Optik des Geräts beeinträchtigen. Emissivität Die meisten organischen Stoffe und angemalten oder oxidierten Flächen weisen einen Emissionswert von 0,95 (im Gerät voreingestellt) auf. -
Seite 47: Technische Daten
TECHNISCHE DATEN Temperatur- -30 °C bis 500 °C (-20 °F bis 932 °F) bereich Genauigkeit -30 °C bis 0 °C (-20 °F bis 32 °F): bei 23 °C ±2 °C ±2 °C (±4 °F) < 80 ﹪RH 1 °C bis 10 °C (34 °F bis 50 °F): ±1,5 °C (±3 °F) 11 °C bis 40 °C (52 °F bis 104 °F): ±1 °C (±2 °F) -
Seite 48: Ce-Zertifizierung
CE-Zertifizierung Dieses Messgerät erfüllt die folgenden Standards: • EN 61326-1 Elektromagnetische Störaussendungen und Empfindlichkeit • EN 61010-1 Allgemeine Sicherheit • EN 60825-1 Lasersicherheit Umgebungsbedingungen • Inneneinsatz • Betriebshöhe: bis zu 2000 m • Verschmutzungsgrad: 2 • Temperatur: 23 °C ± 2 °C •... -
Seite 49: Wartung Und Reparatur
WARTUNG UND REPARATUR Linsenreinigung: Lose Partikel mit sauberer Druckluft abblasen. Entfernen Sie restliche Verunreinigungen sanft mit einer weichen Bürste. Die Oberfläche mit einem angefeuchteten Baumwolllappen sorgfältig abwischen. Der Lappen kann mit Wasser oder Reinigungsalkohol angefeuchtet werden. HINWEIS: KEINE Lösungsmittel zur Reinigung der Kunststofflinse verwenden. -
Seite 50: Ersetzen Der Batterie
ERSETZEN DER BATTERIE Die Batterie ersetzen, wenn das Symbol für schwache Batterie auf der Anzeige blinkt. Sobald die Batterie ersetzt/eingesetzt ist, schaltet das Gerät automatisch in den Bereitschaftsmodus. Drücken, um zu ö nen Batteriefachabdeckung...
