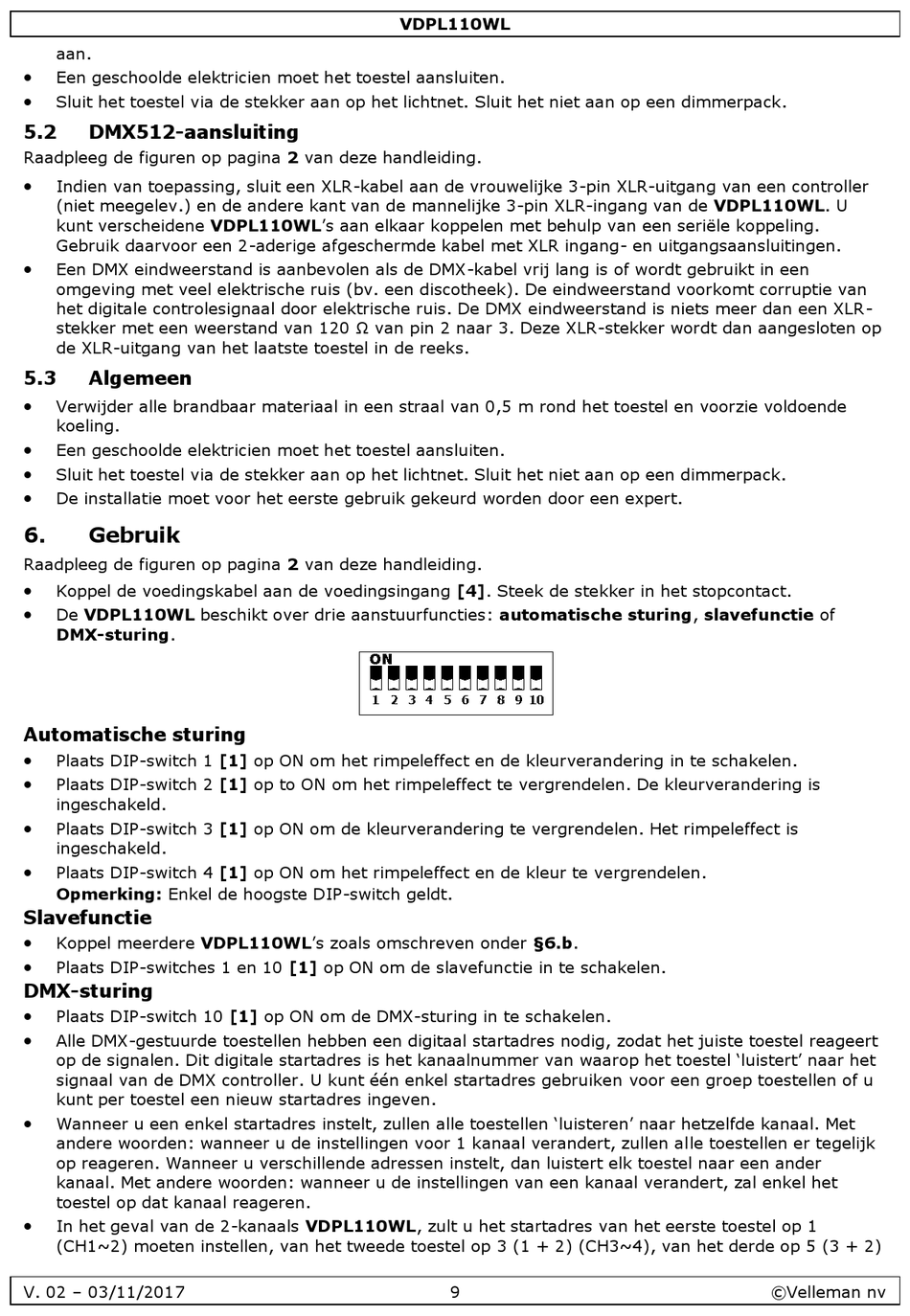

aan.

Een geschoolde elektricien moet het toestel aansluiten.

Sluit het toestel via de stekker aan op het lichtnet. Sluit het niet aan op een dimmerpack.
5.2

DMX512-aansluiting

Raadpleeg de figuren op pagina 2 van deze handleiding.

Indien van toepassing, sluit een XLR-kabel aan de vrouwelijke 3-pin XLR-uitgang van een controller
(niet meegelev.) en de andere kant van de mannelijke 3-pin XLR-ingang van de VDPL110WL. U
kunt verscheidene VDPL110WL's aan elkaar koppelen met behulp van een seriële koppeling.
Gebruik daarvoor een 2-aderige afgeschermde kabel met XLR ingang- en uitgangsaansluitingen.

Een DMX eindweerstand is aanbevolen als de DMX-kabel vrij lang is of wordt gebruikt in een
omgeving met veel elektrische ruis (bv. een discotheek). De eindweerstand voorkomt corruptie van
het digitale controlesignaal door elektrische ruis. De DMX eindweerstand is niets meer dan een XLR-
stekker met een weerstand van 120 Ω van pin 2 naar 3. Deze XLR-stekker wordt dan aangesloten op
de XLR-uitgang van het laatste toestel in de reeks.
5.3 Algemeen

Verwijder alle brandbaar materiaal in een straal van 0,5 m rond het toestel en voorzie voldoende
koeling.

Een geschoolde elektricien moet het toestel aansluiten.

Sluit het toestel via de stekker aan op het lichtnet. Sluit het niet aan op een dimmerpack.

De installatie moet voor het eerste gebruik gekeurd worden door een expert.
6. Gebruik
Raadpleeg de figuren op pagina 2 van deze handleiding.

Koppel de voedingskabel aan de voedingsingang [4]. Steek de stekker in het stopcontact.

De VDPL110WL beschikt over drie aanstuurfuncties: automatische sturing, slavefunctie of
DMX-sturing.
Automatische sturing

Plaats DIP-switch 1 [1] op ON om het rimpeleffect en de kleurverandering in te schakelen.

Plaats DIP-switch 2 [1] op to ON om het rimpeleffect te vergrendelen. De kleurverandering is
ingeschakeld.

Plaats DIP-switch 3 [1] op ON om de kleurverandering te vergrendelen. Het rimpeleffect is
ingeschakeld.

Plaats DIP-switch 4 [1] op ON om het rimpeleffect en de kleur te vergrendelen.
Opmerking: Enkel de hoogste DIP-switch geldt.
Slavefunctie

Koppel meerdere VDPL110WL's zoals omschreven onder §6.b.

Plaats DIP-switches 1 en 10 [1] op ON om de slavefunctie in te schakelen.
DMX-sturing

Plaats DIP-switch 10 [1] op ON om de DMX-sturing in te schakelen.

Alle DMX-gestuurde toestellen hebben een digitaal startadres nodig, zodat het juiste toestel reageert
op de signalen. Dit digitale startadres is het kanaalnummer van waarop het toestel 'luistert' naar het
signaal van de DMX controller. U kunt één enkel startadres gebruiken voor een groep toestellen of u
kunt per toestel een nieuw startadres ingeven.

Wanneer u een enkel startadres instelt, zullen alle toestellen 'luisteren' naar hetzelfde kanaal. Met
andere woorden: wanneer u de instellingen voor 1 kanaal verandert, zullen alle toestellen er tegelijk
op reageren. Wanneer u verschillende adressen instelt, dan luistert elk toestel naar een ander
kanaal. Met andere woorden: wanneer u de instellingen van een kanaal verandert, zal enkel het
toestel op dat kanaal reageren.

In het geval van de 2-kanaals VDPL110WL, zult u het startadres van het eerste toestel op 1
(CH1~2) moeten instellen, van het tweede toestel op 3 (1 + 2) (CH3~4), van het derde op 5 (3 + 2)
