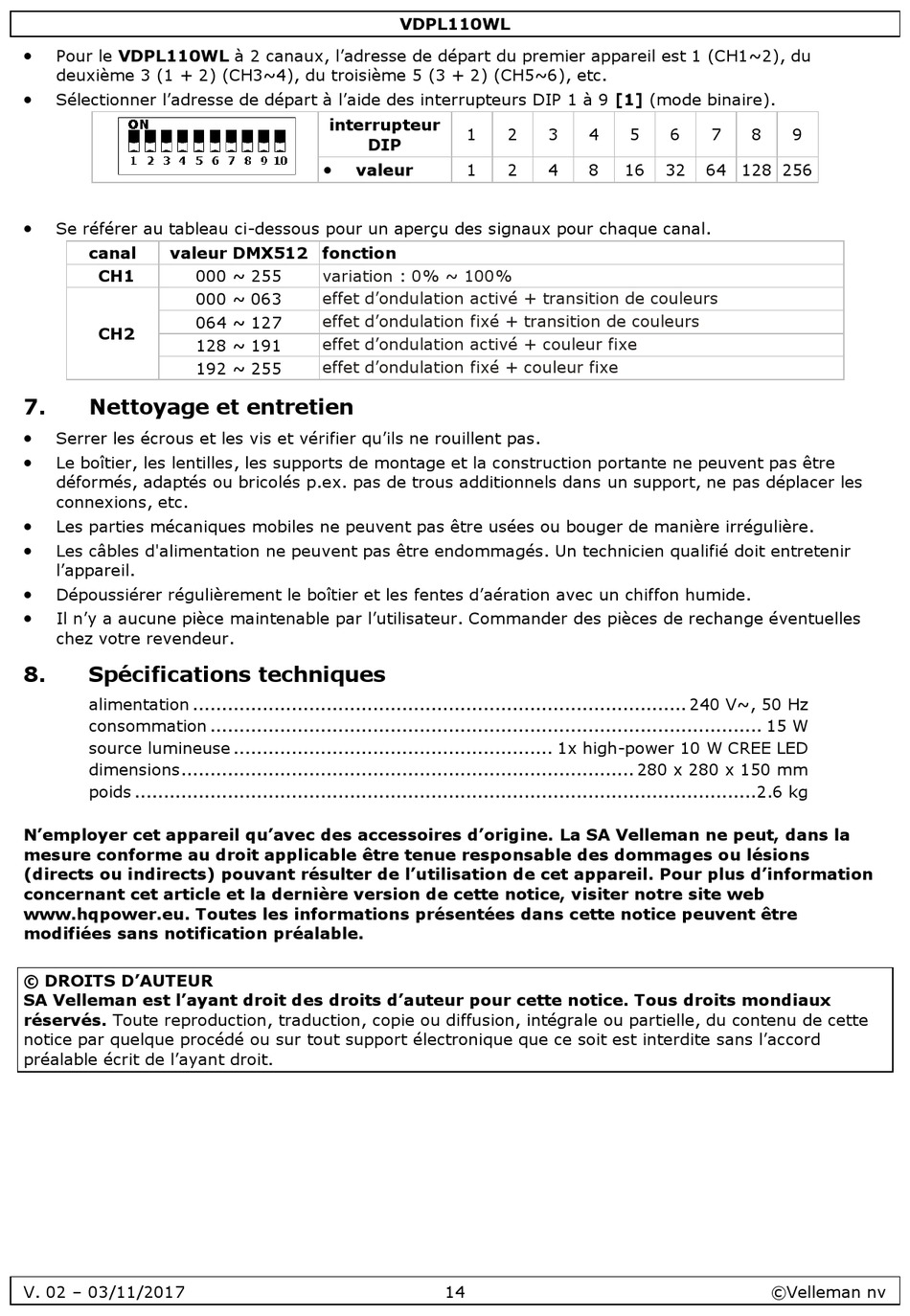

Nettoyage Et Entretien; Spécifications Techniques - HQ Power VDPL110WL Bedienungsanleitung


Pour le VDPL110WL à 2 canaux, l'adresse de départ du premier appareil est 1 (CH1~2), du
deuxième 3 (1 + 2) (CH3~4), du troisième 5 (3 + 2) (CH5~6), etc.

Sélectionner l'adresse de départ à l'aide des interrupteurs DIP 1 à 9 [1] (mode binaire).


Se référer au tableau ci-dessous pour un aperçu des signaux pour chaque canal.
canal valeur DMX512 fonction
CH1
CH2
7.

Nettoyage et entretien


Serrer les écrous et les vis et vérifier qu'ils ne rouillent pas.

Le boîtier, les lentilles, les supports de montage et la construction portante ne peuvent pas être
déformés, adaptés ou bricolés p.ex. pas de trous additionnels dans un support, ne pas déplacer les
connexions, etc.

Les parties mécaniques mobiles ne peuvent pas être usées ou bouger de manière irrégulière.

Les câbles d'alimentation ne peuvent pas être endommagés. Un technicien qualifié doit entretenir
l'appareil.

Dépoussiérer régulièrement le boîtier et les fentes d'aération avec un chiffon humide.

Il n'y a aucune pièce maintenable par l'utilisateur. Commander des pièces de rechange éventuelles
chez votre revendeur.
8. Spécifications techniques
alimentation ..................................................................................... 240 V~, 50 Hz
consommation ............................................................................................... 15 W
source lumineuse ....................................................... 1x high-power 10 W CREE LED
dimensions .............................................................................. 280 x 280 x 150 mm
poids ........................................................................................................... 2.6 kg
N'employer cet appareil qu'avec des accessoires d'origine. La SA Velleman ne peut, dans la
mesure conforme au droit applicable être tenue responsable des dommages ou lésions
(directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'information
concernant cet article et la dernière version de cette notice, visiter notre site web
www.hqpower.eu. Toutes les informations présentées dans cette notice peuvent être
modifiées sans notification préalable.
© DROITS D'AUTEUR
SA Velleman est l'ayant droit des droits d'auteur pour cette notice. Tous droits mondiaux
réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de cette
notice par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord
préalable écrit de l'ayant droit.
V. 02 – 03/11/2017

interrupteur

valeur
000 ~ 255 variation : 0% ~ 100%
effet d'ondulation activé + transition de couleurs
000 ~ 063
effet d'ondulation fixé + transition de couleurs
064 ~ 127
effet d'ondulation activé + couleur fixe
128 ~ 191
effet d'ondulation fixé + couleur fixe
192 ~ 255
VDPL110WL
  
1 2
DIP
  
1 2
14
    
3 4 5 6 7
    
4 8 16 32 64

8 9

128 256
©Velleman nv
