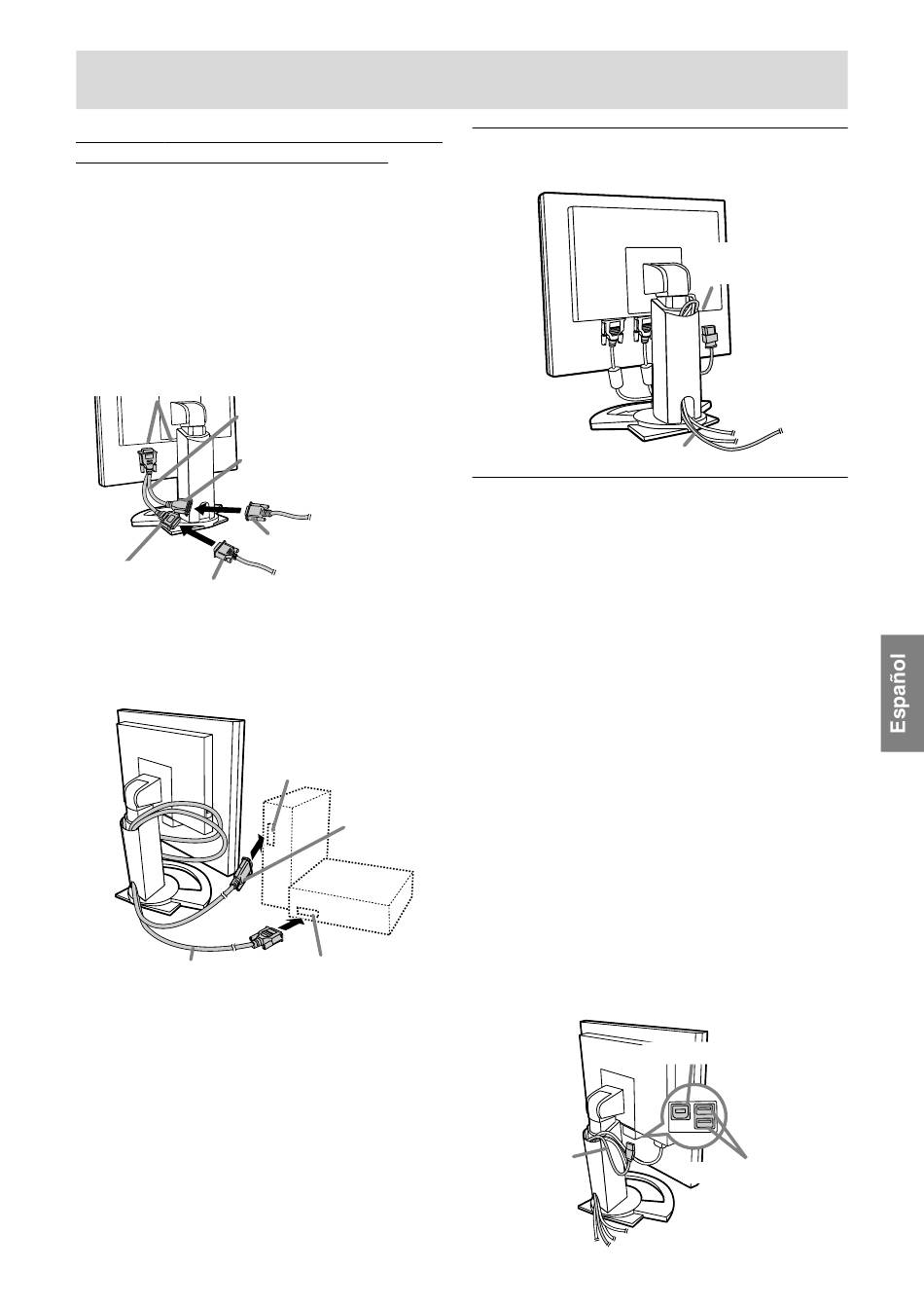

Conexión del monitor y encendido/apagado del mismo
Cuando haga la conexión utilizando un cable
de 2 entradas vendido separadamente
El cable de 2 entradas vendido separadamente (NL-
C03J) permite hacer la conexión entre el terminal de
entrada DVI-I del monitor y los dos PCs. (Una
conexión analógica y una conexión digital.)
1.Conecte el cable de 2 entradas al terminal de
entrada DVI-I del monitor, y luego conecte el
cable de señal analógica (de venta en el
comercio) y el cable de señal digital al cable de 2
entradas.
Terminales de entrada 1 y 2
Puede hacer la conexión en
ambos lados.
Cable de 2 entradas
(adquirido separadamente)
mini D-sub 15 vías
DVI-D24 vías
Cable de señal digital
- Para hacer la conexión analógica utilice el
cable de señales analógicas de venta en el
comercio (ambos extremos deberán tener un
conector mini D-sub de 15 vías).
2.Conecte cada cable de señales a los ordenadores.
Cable de señal digital
- Prestando atención a la dirección del conector,
introduzca aquí firmemente el cable de señal
y apriete los tornillos que hay a los lados.
Notas:
- Cuando utilice el cable de 2 entradas, ponga el
terminal de entrada de conexión [INPUT-1] o
[INPUT-2] en [2LINES] en el menú MODE
SELECT-1. (p. 133, 136)
- El monitor conectado al cable de 2 entradas
mediante conexión analógica puede que no sea
reconocido e instalado automáticamente bajo
Plug & Play. Guarde manualmente la información
de instalación. (p. 141)
Cable de señal analógica
(de venta en el comercio)
Borne de salida
analógica RGB
Cable de señal
analógica
Borne de salida digital RGB
Conexión del monitor a una toma de
corriente
Cable de alimentación
Conexión de un dispositivo USB
Este monitor está equipado con un nodo
autoalimentado de la norma USB (Rev. 1.1).
Corriente abajo (2 puertos)
Cada uno de estos puertos permite conectar un
dispositivo USB con una corriente de trabajo de
hasta 500 mA.
Corriente arriba (1 puerto)
Esto permite conectar un ordenador compatible
con USB o un nodo USB.
Notas:
- Si se necesita un cable USB, utilice el cable
suministrado.
- Antes de realizar la conexión, asegúrese de que la
forma del conector del cable USB es la correcta.
- Para obtener información acerca de la función
USB (tal como información relativa a la
configuración), consulte el manual de uso del
ordenador al que va a conectar el dispositivo.
- Algunos ordenadores, sistemas operativos y
otros dispositivos pueden no activarse. Para
verificar la compatibilidad USB de un dispositivo
concreto, póngase en contacto con el fabricante
del dispositivo.
Cable USB
125
Borne de
alimentación
Toma de
corriente
alterna
Puerto USB: entrada
Puerto USB: salida
