INSTRUCCIONES PARA LA INSTALACIÓN DEL MÓDULO AISLADOR DE CORTOCIRCUITOS M200XE
Este manual ha sido preparado para que sirva como guía de referencia rápida en la instalación. Si desea información más detallada, consulte el
manual de instalación del fabricante del panel de control.
INFORMACIÓN GENERAL
La serie de módulos 200+ es una gama de dispositivos de interfaz controlados por microprocesador (excepto el M200XE) que permiten
supervisar y/o controlar dispositivos auxiliares.
ESPECIFICACIONES
Tensión de funcionamiento
15 a 30 Vcc. (mín. 17,5 Vcc. para que funcione el LED)
Corriente máxima en reposo
200 µA a 24 Vcc.
Corriente de aislamiento
15 mA
Máxima corriente continua con el interruptor cerrado (I
máx.)
c
Máxima corriente en cortocircuito (I
máx.)
s
Máxima corriente en circuito abierto (I
máx.) (estado aislado)
L
Máxima impedancia en serie con el interruptor cerrado (Z
c
Temperatura de funcionamiento
-20 °C a 60 °C
Humedad
5% a 95% de humedad relativa
Dimensiones del módulo
93 mm (alto) x 94 mm (ancho) x 23 mm (fondo) (incluyendo bloques de terminales)
Dimensiones de la caja para montaje
en superficie
132 mm (alto) x 137 mm (ancho) x 40 mm (fondo)
Peso (incluyendo bloques de terminales)
62 g
Peso (módulo en M200E-SMB)
200 g
Sección máxima de cable
2,5 mm²
INSTALACIÓN
Nota:
Estos módulos sólo se deben conectar a paneles de control utilizando
protocolos de comunicaciones analógicas direccionables compatibles y
exclusivos para supervisión y control.
Los módulos de la serie 200+ se pueden montar de distintas formas (figura 1):
1.
Una caja para montaje en superficie M200E-SMB de bajo perfil.
2.
Un adaptador M200E-DIN permite el montaje en rieles estándar DIN "Top
Hat" de 35 mm x 7,5 mm.
3.
Un soporte de montaje en panel M200E-PMB permite montar el módulo
directamente en un panel.
Las conexiones de todos los módulos de la serie M200+ se realizan mediante
terminales extraíbles con capacidad para cables con sección máxima de 2,5 mm²
PRECAUCIÓN
Desconecte la alimentación del lazo antes de instalar módulos o sensores
MÓDULO AISLADOR DE CORTOCIRCUITOS M200XE
Permite controlar y aislar cortocircuitos en el lazo. Si se detecta un cortocircuito o
si se retira la alimentación del módulo, coloque una resistencia de 2,2 KΩ en el
positivo del lazo para aislar la avería.
El M200XE tiene un LED de dos colores (verde/amarillo). En condiciones
normales, el LED se iluminará en verde cada 3 segundos. Si se detecta un
cortocircuito, tanto a la entrada como a la salida, el LED permanecerá encendido
de forma fija en amarillo.
CONEXIONES DEL MÓDULO
AISLADOR M200XE
SALIDA - DEL LAZO
SALIDA + DEL LAZO
ENTRADA - DEL LAZO
ENTRADA + DEL LAZO
D200-90-00
1A
1A
15mA
máx.)
130 mOhms a 15Vcc

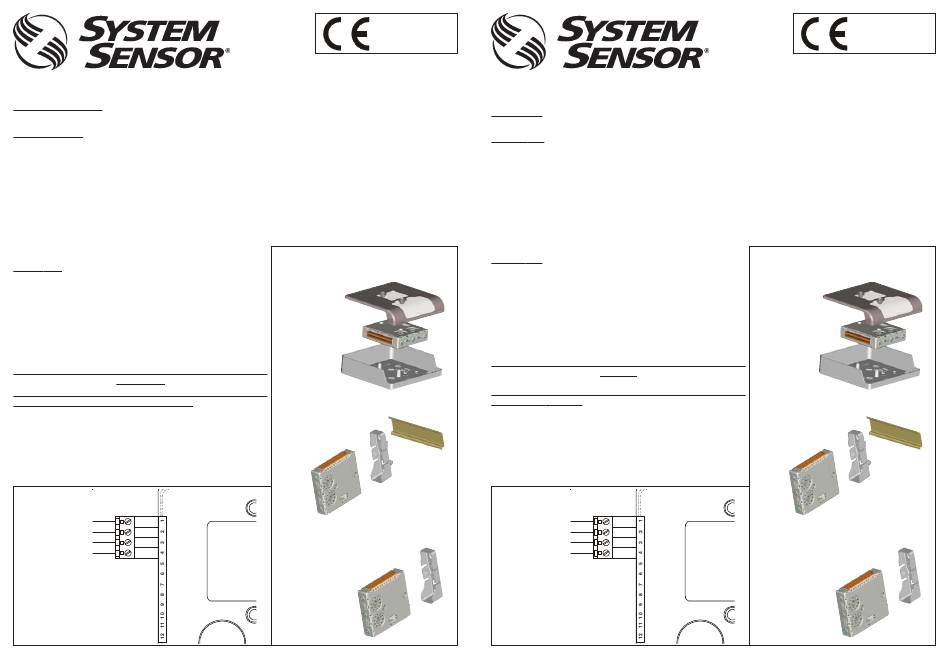

FIGURA 1: MÉTODOS DE MONTAJE DEL MÓDULO
Caja para montaje en superficie M200E-SMB
LA BASE DE LA CAJA DE
MONTAJE EN SUPERFICIES SE
SUJETA A LA SUPERFICIE DE
MONTAJE, Y A CONTINUACIÓN
EL MÓDULO Y LA TAPA SE
ATORNILLAN A LA BASE
UTILIZANDO LOS DOS
TORNILLOS SUMINISTRADOS.
Soporte M200E-DIN para rieles DIN
EMPUJE EL MÓDULO CONTRA
PARTE SUPERIOR
EL SOPORTE ADAPTADOR
HASTA QUE QUEDE BIEN
SUJETO.
PONGA LA SUJECIÓN SUPERIOR
ENCIMA DEL RIEL DIN Y GIRE LA
PARTE INFERIOR HACIA ABAJO
HASTA ENCAJARLA.
PARA DESMONTARLO, LEVANTE Y
GIRE LA PARTE SUPERIOR PARA
SEPARARLA DEL RIEL.
Soporte de montaje en panel M200E-PMB.
M200XE
EL SOPORTE ADAPTADOR SE
MONTA DIRECTAMENTE EN EL
PANEL CON 2 TORNILLOS M4 DE
CABEZA ANCHA.
EL MÓDULO SE EMPUJA CONTRA
EL ADAPTADOR HASTA QUE
QUEDE BIEN SUJETO.
0786-CPD-20340 07
EN54-17: 2005
Diese Kurzbedienungsanleitung ermöglicht einen schnelle Überblick zur Installation des Modules. Für detaillierte Informationen lesen Sie bitte in
der Installationsanleitung des Herstellers der Brandmelderzentrale nach.
ALLGEMEINES
Die Module der Serie 200+ sind (außer M200XE) Mikroprozessor gesteuerte Elemente die eine Überwachung und/oder Steuerung von externen
Baugruppen ermöglicht.
SPEZIFIKATION
Betriebsspannungsbereich:
Max. Ruhestrom
Isolator Strom
Maximaler Strom bei geschlossenem Schalter (I
Maximaler Schaltstrom (bei Kurzschluss) (I
Maximaler Leckstrom (I
Maximale Reihenimpedanz bei geschlossenem Schalter (Z
Betriebstemperatur
Zulässige Luftfeuchtigkeit
Modul Abmessungen
Maße der aP-Montagebox
Gewicht (inkl. Klemmen)
Gewicht (Modul in M200E-SMB)
Max. Kabelquerschnitt
INSTALLATION
Hinweis: Diese Module dürfen nur an kompatible Zentralen mit der
adressierbaren Ringleitungskommunikation und den geforderten Eigenschaften für
die für die Steuerung und Überwachung angeschlossen werden.
TAPA
Module der Serie 200+ können auf verschiedene Weise montiert werden (Siehe
Abb.1):
1.
In der M200E-SMB aP-Montagebox, flache Bauform.
2.
Der M200E-DIN Adapter ermöglicht die Montage auf einem Standard 35mm
x 7,5mm C-Hutschienenprofil.
3.
Das M200E-PMB Adapterstück ermöglicht die Montage direkt im
Zentralengehäuse.
MÓDULO
Die Verdrahtung der Serie M200+ Module erfolgt über die Steckverbinder mit
einem Kabelquerschnitt von max. 2,5mm²
Vor der Installation von Meldern oder Modulen ist die Ringleitung
BASE
M200XE ISOLATORMODUL
Ermöglicht die Überwachung und Trennung von Kurzschlüssen auf der Ringleitung.
Im Kurzschlussfall oder bei einem Spannungsausfall auf dem Modul wird ein
2,2KOhm Widerstand in die Plusleitung des Ringes geschaltet und das fehlerhafte
Element isoliert.
Das Modul M200XE verfügt über eine zweifarbige (grün/gelb) LED. Im
Normalzustand blinkt die LED alle 3 Sekunden grün auf. Ein Kurzschluss auf der
Ein- oder Ausgangsseite leuchtet wird mit der dauerleuchtenden gelben LED
angezeigt.
PARTE INFERIOR
M200XE ISOLATORMODUL
VERDRAHTUNG
RINGLEITUNG AUSGANG -
RINGLEITUNG AUSGANG +
RINGLEITUNG EINGANG -
RINGLEITUNG EINGANG +
2
Pittway Tecnologica S.r.l., Via Caboto 19/3, 34147 Trieste, Italy
INSTALLATIONSANLEITUNG ZUM M200XE ISOLATORMODUL
15 bis 30VDC (Min. 17,5VDC zur LED Ansteuerung)
200µA bei 24VDC
15 mA
max)
1A
c
max)
1A
s
max) bei geöffnetem Schalter
15mA
L
max)
130mOhm bei 15V dc
c
-20 °C bis 60 °C
5% bis 95% Rel.
93mm(H) x 94mm(B) x 23mm(T), (inkl. Klemmen)
132mm(H) x 137mm(B) x 40mm(T)
62g
200g
2,5mm²
ACHTUNG
spannungsfrei zu schalten
M200XE
0786-CPD-20340 07
EN54-17: 2005
ABBILDUNG 1: MONTAGEMÖGLICHKEITEN
M200E-SMB Auf-Putz Montagebox
ABDECKUNG
DAS RÜCKTEIL DER
MONTAGEBOX WIRD AN DER
MONTAGEFLÄCHE BEFESTIGT
UND ANSCHLIEßEND DAS
MODUL UND DIE ABDECKUNG
MIT DEN ZWEI BEIGESTELLTEN
SCHRAUBEN AN DEM
GEHÄUSERÜCKTEIL
FESTGESCHRAUBT.
MODUL
GEHÄUSERÜCKTEIL
M200E-DIN C-Schienen Montageelement
OBEN
DRÜCKEN SIE DAS MODUL IN
DAS ADAPTERSTÜCK BIS ES
EINRASTET.
UNTEN
SETZEN SIE DAS ADAPTERSTÜCK
ZUERST OBEN IN DIE SCHIENE EIN
UND DREHEN ES NACH UNTEN
BIS ES EINRASTET. ZUM
ENTNEHMEN ETWAS ANHEBEN
UND DIE OBERSEITE VON DER
SCHIENE LÖSEN.
M200E-PMB Adapterstück für die
Zentralenmontage
DAS ADAPTERSTÜCK WIRD
DIREKT MIT DEN 2 X M4
FLACHKOPFSCHRAUBEN IN DEM
ZENTRALENGEHÄUSE BEFESTIGT.
DAS MODUL WIRD IN DEN
ADAPTER GEDRÜCKT BIS ES
EINRASTET.
I56-1765-007
