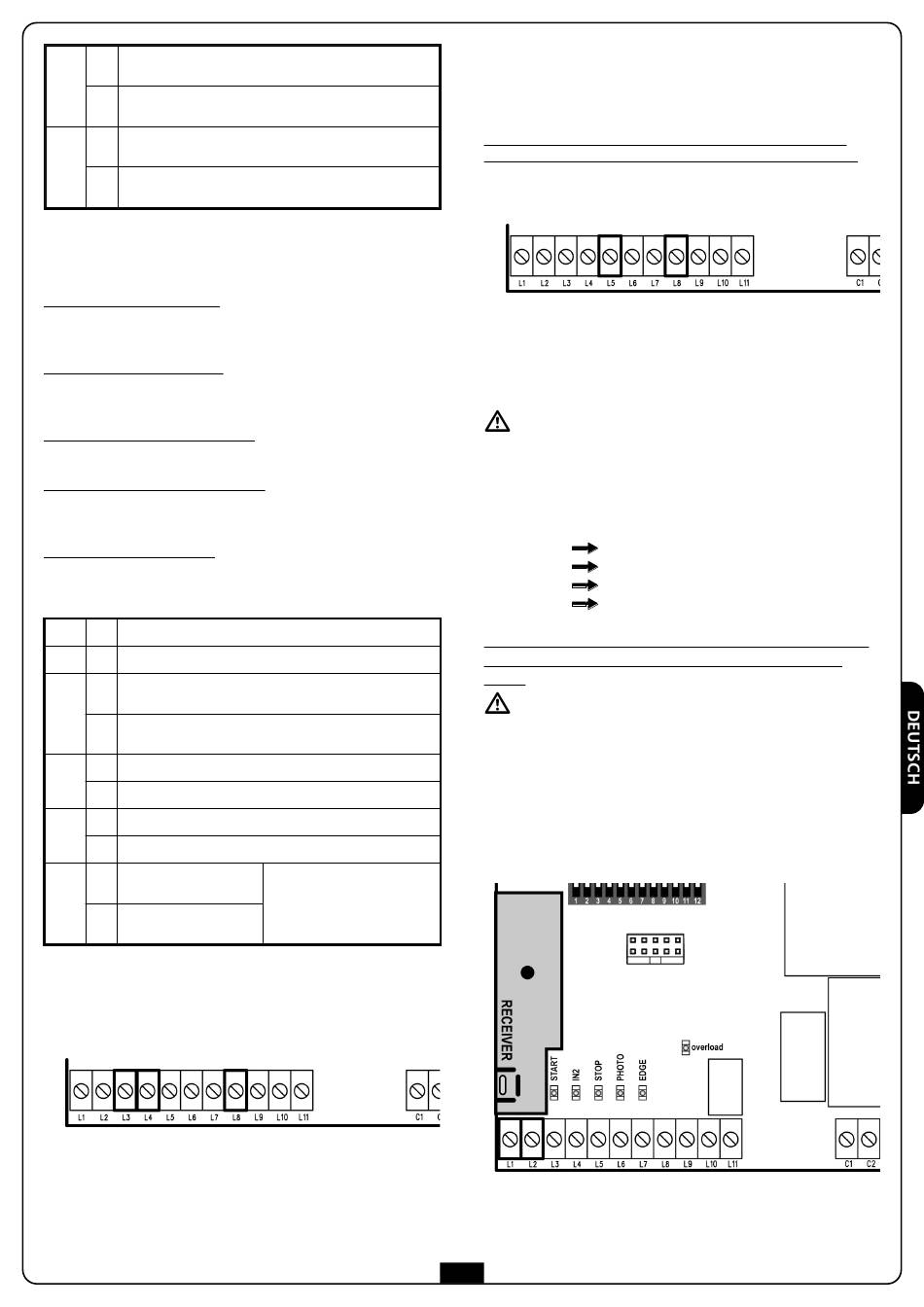

Der Impuls am Eingang Start1 wird nicht akzeptiert
ON
beim Öffnen (Mehrparteienhauslogik)
Dip 5
Der Impuls am Eingang Start1 wird auch beim
OFF
Öffnen akzeptiert
Der Impuls am Eingang beim Öffnen/Schließen
ON
verursacht eine Inversion
Dip 6
Der Impuls am Eingang beim Öffnen/Schließen
OFF
verursacht einen Stopp (Schritt-Schritt-Logik)
3. Standardbetrieb (Dip 1 OFF / Dip 2 OFF)
Folgende Optionen sind möglich:
Funktion Up-Down (Dip3 On)
Start1 steuert das Öffnen (öffnet-stoppt-öffnet-stoppt)
Start2 steuert das Schließen (schließt-stoppt-schließt-stoppt)
Funktion Start-Stop (Dip3 Off)
Start1 steuert das Öffnen und Schließen (öffnet-stoppt-schließt-
stoppt). Start2 ist deaktiviert.
Automatisches Schließen (Dip4 On)
Aktiviert das Schließen am Ende der Pausenzeit
Mehrparteienhausfunktion (Dip5 On)
Die Öffnungsbefehle werden ignoriert, wenn der Rollladen sich
bereits öffnet
Inversionsfunktion (Dip6 On)
Wenn die Funktion Start-Stop aktiv ist, invertiert Start1 während
des Öffnens und des Schließens die Bewegung, anstatt den
Rollladen anzuhalten.
Dip 1 OFF Funktion Person anwesend deaktiviert
Dip 2 OFF Funktion Uhr deaktiviert
Separate Steuerungen: Start1 öffnet, Start2 schließt
ON
(up-down)
Dip 3
Zusammengelegte Steuerungen: Start1 öffnet und
OFF
schließt (Start-Stop)
ON Automatisches Schließen aktiviert
Dip 4
OFF Automatisches Schließen deaktiviert
ON Start1 ignoriert beim Öffnen (Mehrparteienhauslogik)
Dip 5
OFF Start1 akzeptiert beim Öffnen
ON "Inversions"-Logik
Dip 6
OFF Schritt-Schritt-Logik
Kabel der Vorrichtung, die den Eingang Start1 steuert, zwischen
den Klemmen L3 und L8 der Steuerung anschließen.
Kabel der Vorrichtung, die den Eingang Start2 steuert, zwischen
den Klemmen L4 und L8 der Steuerung anschließen.
Wird nur angewendet am
Eingang Start1, wenn dieser
auf Modus Start-Stop
eingestellt wurde
STOP
Der STOP-Eingang wurde vorgearbeitet für Vorrichtungen mit
normal geschlossenem Kontakt.
Der STOP-Befehl verursacht den augenblicklichen Stopp des
Rollladens.
Wenn der STOP-Befehl während des Öffnens oder der Pause
erteilt wird, erfolgt anschließend kein automatisches Schließen.
Kabel der Vorrichtung, die den Stop-Eingang steuert, zwischen
den Klemmen L5 und L8 der Steuerung anschließen.
STECKEMPFÄNGER
Die Steuerung ist für den Einsatz eines Steckempfängers der Serie
MR1 mit hochempfindlicher superheterodyner Architektur
voreingerichtet.
ACHTUNG: Vor der Durchführung der nachfolgenden
Operationen die Stromversorgung von der Steuerung trennen.
Besondere Vorsicht ist auf die korrekte Einsteckrichtung der
herausziehbaren Module geboten.
Das Empfängermodul MR1 verfügt über 4 Kanäle, von denen
jedem ein Befehl der Steuerung EASY2 zugeordnet ist:
• KANAL 1 START 1
• KANAL 2 START 2
• KANAL 3 STOP
• KANAL 4 LICHTER
Die Funktionslogik der Kanäle 1 und 2 ist die gleiche, die für die
Eingänge START1 und START2 am Klemmenbrett eingestellt
wurde.
ACHTUNG: Zum Programmieren der 4 Kanäle und der
Betriebslogiken aufmerksam die mit dem Empfänger
MR1 mitgelieferten Hinweise durchlesen.
AUSSENANTENNE
Es wird empfohlen, die Außenantenne zu verwenden, um
maximale Funkreichweite zu garantieren.
Den heißen Pol der Antenne an Klemme L1 der Steuerung und
die Beflechtung an Klemme L2 anschließen.
