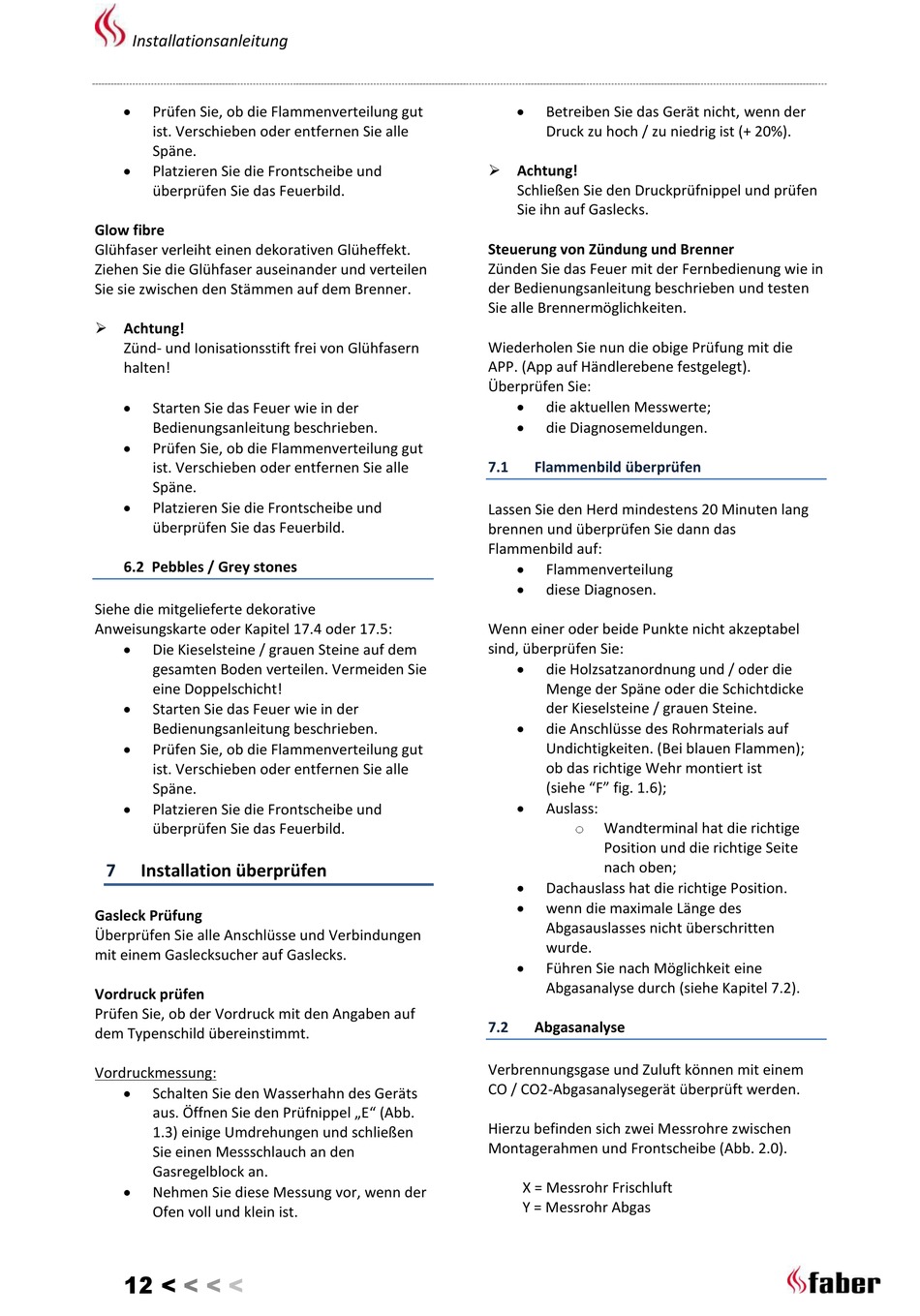

Installationsanleitung

Prüfen Sie, ob die Flammenverteilung gut
ist. Verschieben oder entfernen Sie alle
Späne.

Platzieren Sie die Frontscheibe und
überprüfen Sie das Feuerbild.
Glow fibre
Glühfaser verleiht einen dekorativen Glüheffekt.
Ziehen Sie die Glühfaser auseinander und verteilen
Sie sie zwischen den Stämmen auf dem Brenner.
 Achtung!
Zünd- und Ionisationsstift frei von Glühfasern
halten!

Starten Sie das Feuer wie in der
Bedienungsanleitung beschrieben.

Prüfen Sie, ob die Flammenverteilung gut
ist. Verschieben oder entfernen Sie alle
Späne.

Platzieren Sie die Frontscheibe und
überprüfen Sie das Feuerbild.
6.2 Pebbles / Grey stones
Siehe die mitgelieferte dekorative
Anweisungskarte oder Kapitel 17.4 oder 17.5:

Die Kieselsteine / grauen Steine auf dem
gesamten Boden verteilen. Vermeiden Sie
eine Doppelschicht!

Starten Sie das Feuer wie in der
Bedienungsanleitung beschrieben.

Prüfen Sie, ob die Flammenverteilung gut
ist. Verschieben oder entfernen Sie alle
Späne.

Platzieren Sie die Frontscheibe und
überprüfen Sie das Feuerbild.
7 Installation überprüfen
Gasleck Prüfung
Überprüfen Sie alle Anschlüsse und Verbindungen
mit einem Gaslecksucher auf Gaslecks.
Vordruck prüfen
Prüfen Sie, ob der Vordruck mit den Angaben auf
dem Typenschild übereinstimmt.
Vordruckmessung:

Schalten Sie den Wasserhahn des Geräts
aus. Öffnen Sie den Prüfnippel „E" (Abb.
1.3) einige Umdrehungen und schließen
Sie einen Messschlauch an den
Gasregelblock an.

Nehmen Sie diese Messung vor, wenn der
Ofen voll und klein ist.
12 < < < <

Betreiben Sie das Gerät nicht, wenn der
Druck zu hoch / zu niedrig ist (+ 20%).
 Achtung!
Schließen Sie den Druckprüfnippel und prüfen
Sie ihn auf Gaslecks.
Steuerung von Zündung und Brenner
Zünden Sie das Feuer mit der Fernbedienung wie in
der Bedienungsanleitung beschrieben und testen
Sie alle Brennermöglichkeiten.
Wiederholen Sie nun die obige Prüfung mit die
APP. (App auf Händlerebene festgelegt).
Überprüfen Sie:

die aktuellen Messwerte;

die Diagnosemeldungen.
7.1 Flammenbild überprüfen
Lassen Sie den Herd mindestens 20 Minuten lang
brennen und überprüfen Sie dann das
Flammenbild auf:

Flammenverteilung

diese Diagnosen.
Wenn einer oder beide Punkte nicht akzeptabel
sind, überprüfen Sie:

die Holzsatzanordnung und / oder die
Menge der Späne oder die Schichtdicke
der Kieselsteine / grauen Steine.

die Anschlüsse des Rohrmaterials auf
Undichtigkeiten. (Bei blauen Flammen);
ob das richtige Wehr montiert ist
(siehe "F" fig. 1.6);

Auslass:
o
Wandterminal hat die richtige
Position und die richtige Seite
nach oben;

Dachauslass hat die richtige Position.

wenn die maximale Länge des
Abgasauslasses nicht überschritten
wurde.

Führen Sie nach Möglichkeit eine
Abgasanalyse durch (siehe Kapitel 7.2).
7.2 Abgasanalyse
Verbrennungsgase und Zuluft können mit einem
CO / CO2-Abgasanalysegerät überprüft werden.
Hierzu befinden sich zwei Messrohre zwischen
Montagerahmen und Frontscheibe (Abb. 2.0).
X = Messrohr Frischluft
Y = Messrohr Abgas
