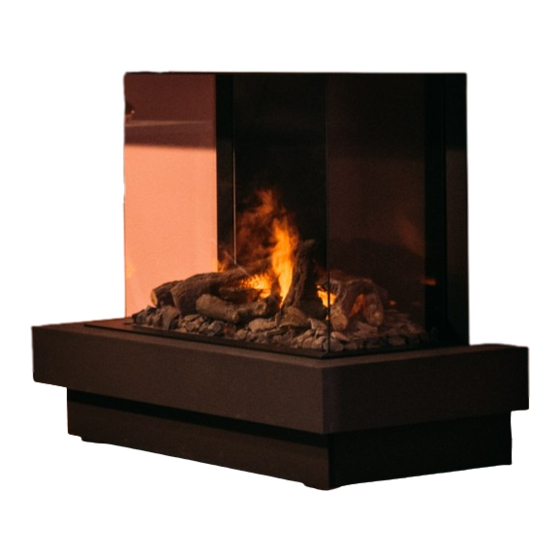

Faber e-MatriX 800/500 I Installationshandbuch

Vorschau ausblenden Andere Handbücher für e-MatriX 800/500 I:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

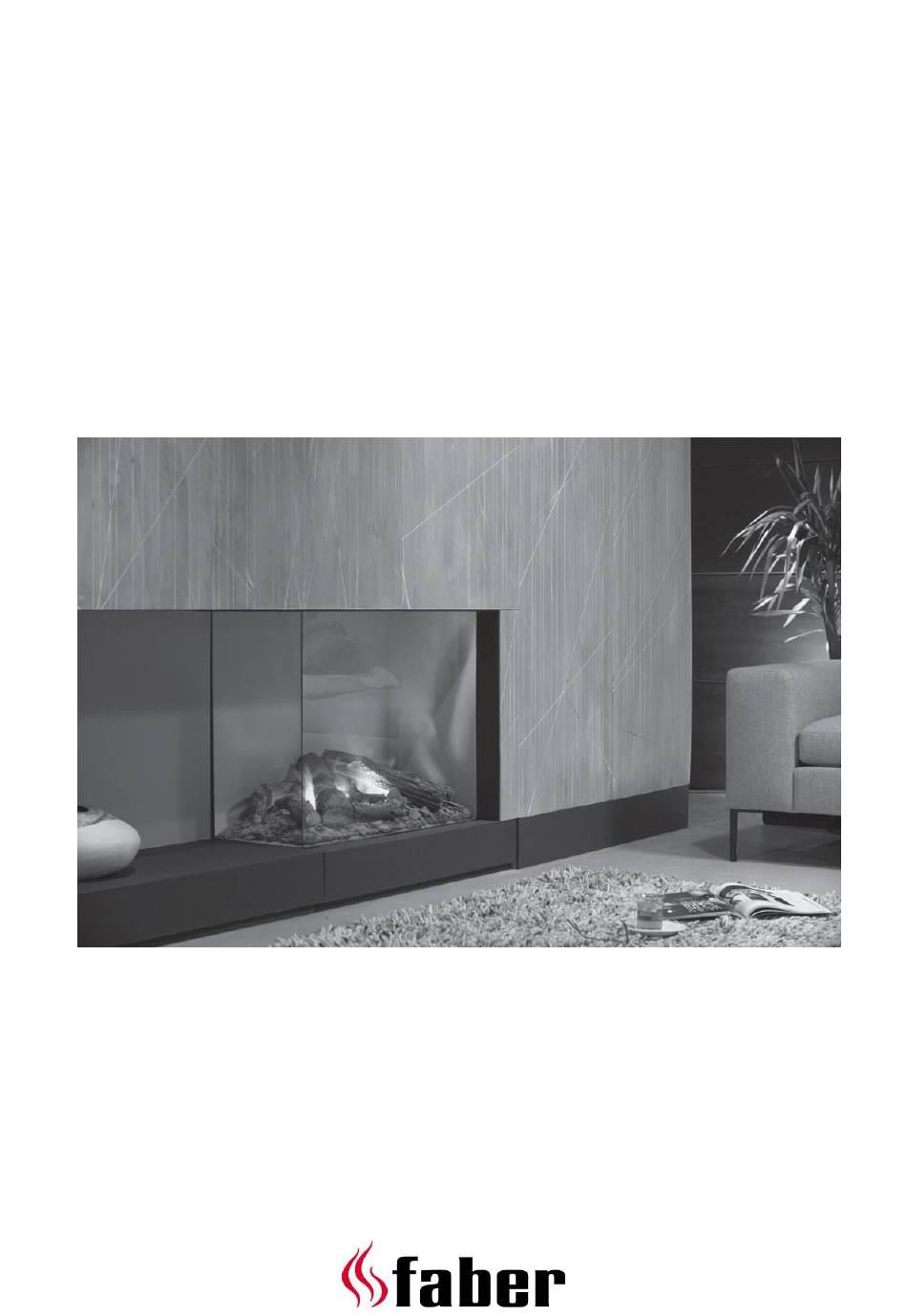

Installationshandbuch/
Manuel d'installation
e-MatriX 800/500 I,II,III
e-MatriX 800/650 I,II,III
CH
40011948-1944

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Faber e-MatriX 800/500 I

Inhaltszusammenfassung für Faber e-MatriX 800/500 I

  • Seite 1 Installationshandbuch/ Manuel d‘installation e-MatriX 800/500 I,II,III e-MatriX 800/650 I,II,III 40011948-1944...
  • Seite 2 Installationshandbuch / manuel d’ínstallation e-MatriX 800/500-650 I,II,III Zulassungsschild / Plaque d’enregistrement: 1 < < < <...
  • Seite 3 Installationshandbuch / manuel d’ínstallation e-MatriX 800/500-650 I,II,III 1.2a 2 < < < <...
  • Seite 4 Installationshandbuch / manuel d’ínstallation e-MatriX 800/500-650 I,II,III 2.0a 2.0c 2.0b 2.1a 2.1b 3 < < < <...
  • Seite 5 Installationshandbuch / manuel d’ínstallation e-MatriX 800/500-650 I,II,III 2.1c 2 3 4 5 6 7 4 < < < <...
  • Seite 6 Installationshandbuch / manuel d’ínstallation e-MatriX 800/500-650 I,II,III 5 < < < <...
  • Seite 7 Installationshandbuch / manuel d’ínstallation e-MatriX 800/500-650 I,II,III 6 < < < <...

  • Seite 8: Wasserversorgung

    Installationshandbuch e-MatriX 800/500-650 I,II,III Allgemein 1.1 Einleitung Der Kamin darf nur von entsprechend qualifiziertem Fachpersonal gemäß den Wasser- und Elektro- Sicherheitsvorschriften angeschlossen werden. Lesen Sie diese Bedienungsanleitung sorgfältig durch. 1.2 Überprüfen • Überprüfen Sie vor der Installation den Kamin auf Transportschäden und melden Sie einen Schaden umgehend Ihrem Händler.

  • Seite 9: Aufstellen Des Kamins

    Installationshandbuch e-MatriX 800/500-650 I,II,III 4.2 Aufstellen des Kamins Stellen Sie für einen ordnungsgemäßen Betrieb des Kamins stets sicher, dass der Kamin nivelliert wurde. Bodenaufstellung 4.2.1 Stellen Sie den Kamin in der richtigen Position auf und montieren Sie ihn an der Wand, siehe Abb. 1.1. Wandaufhängung 4.2.2 Der Kamin kann mit der optionalen Wandhalterung an der Wand aufgehängt werden, siehe Abb.

  • Seite 10: Frontscheibe (E-Matrix 2- Oder 3-Seitig Glasscheiben)

    Installationshandbuch e-MatriX 800/500-650 I,II,III Glasscheiben entfernen 5.1 Frontscheibe (nur e-MatriX Frontscheibe) • Entfernen Sie die Abdeckleiste, siehe Abb. 2.0a. • Drehen Sie die Glashalteklammer im Uhrzeigersinn, siehe Abb. 2.0b. • Setzen Sie Saugnäpfe auf die Frontscheibe und entfernen Sie sie, siehe Abb. 2.0c. 5.2 Frontscheibe (e-MatriX 2- oder 3-seitig Glasscheiben) •...

  • Seite 11: Bluetooth-Fernbedienung Koppeln

    Installationshandbuch e-MatriX 800/500-650 I,II,III 7 = Knisterlautstärke des Feuers erhöhen 8.2 Fernbedienung (siehe Abb. 4.2) 1 = AUS 2 = Zum Einschalten einmal drücken/zweimal drücken, um nur den Flammeneffekt einzuschalten 3 = Flamme reduzieren 4 = Flamme vergrößern 5 = Knisterlautstärke des Feuers verringern 6 = Knisterlautstärke des Feuers erhöhen 8.2.1 Bluetooth-Fernbedienung koppeln...

  • Seite 12: Wartungshäufigkeit

    Installationshandbuch e-MatriX 800/500-650 I,II,III 10 Wartung 10.1 Wartungshäufigkeit • Reinigung von Wasserwanne, Luftfilter und Auswechseln von Verneblern. Bei gewerblicher Nutzung einmal alle drei Monate. Bei häuslichem Gebrauch einmal im Jahr. • Reinigung von Netzfilter und Austausch des Einlassfilters. Bei gewerblicher Nutzung einmal im Jahr. Bei häuslichem Gebrauch alle zwei Jahre.

  • Seite 13: Einsetzen Des Einlassfilters

    Installationshandbuch e-MatriX 800/500-650 I,II,III • Befolgen Sie die ersten 5 Schritte in Kapitel 10.1.1, um auf die Vernebler zu erreichen. • Drücken Sie den Clip zurück und heben Sie die Vernebler nach oben aus der Halterung. • Setzen Sie die neuen Vernebler ein und wiederholen Sie die obigen Schritte in umgekehrter Reihenfolge.
  • Seite 14 Installationshandbuch e-MatriX 800/500-650 I,II,III 12 Fehlerbehebung Problem Ursache Aktion Der Flammeneffekt startet nicht Der Netzstecker wurde nicht an Prüfen Sie, ob der Stecker eine Steckdose angeschlossen. ordnungsgemäß an die Steckdose angeschlossen ist. Siehe Kapitel 8.3. Niedriger Wasserstand. Die Vernebler wurden nicht Prüfen Sie, ob die Anschlüsse ordnungsmäßig eingesteckt sind, ordnungsmäßig angeschlossen.
  • Seite 15 Installationshandbuch e-MatriX 800/500-650 I,II,III 14 < < < <...

  • Seite 16: Alimentation En Eau

    Manuel d’installation e-MatriX 800/500-650 I,II,III Généralités 1.1 Introduction Faites installer ce foyer par un installateur agréé conformément aux dispositions relatives à la sécurité sur les installations de gaz et d’eau. Lisez avec attention ce manuel d’installation. 1.2 À vérifier • Avant l’installation, vérifiez que le foyer n’a pas été...

  • Seite 17: Branchement Électrique

    Manuel d’installation e-MatriX 800/500-650 I,II,III Posé au sol 4.2.1 Placez le foyer dans la bonne position et fixez-le au mur (voir fig. 1.1). Accroché au mur 4.2.2 Le foyer peut être accroché au mur au moyen du support mural en option (voir fig. 1.2a et 1.2b et schéma côté...
  • Seite 18 Manuel d’installation e-MatriX 800/500-650 I,II,III • Tournez la pince à verre dans le sens horaire (voir fig. 2.0b). • Placez les ventouses et retirez la vitre avant (voir fig. 2.0c). 5.2 Vitre avant (e-MatriX avec 2 ou 3 vitres latérales) •...
  • Seite 19 Manuel d’installation e-MatriX 800/500-650 I,II,III 5 = pour réduire le volume du crépitement du feu 6 = pour augmenter le volume du crépitement du feu 8.2.2 Appairage de la télécommande Bluetooth Au niveau du boîtier de commande (voir fig. 4.1): •...

  • Seite 20: Nettoyage Du Filtre À Air

    Manuel d’installation e-MatriX 800/500-650 I,II,III Usage commercial: une fois par an. Usage domestique: tous les deux ans. !! L’intervalle de maintenance dépend de la qualité de l’eau et/ou du nombre d’heures de fonctionnement et peut donc différer de ce qui est mentionné ci-dessus. Nettoyage du siphon d’eau 10.1.6 !! Mettez toujours l’interrupteur en position ARRÊT et débranchez l’alimentation...
  • Seite 21 Manuel d’installation e-MatriX 800/500-650 I,II,III • Remplacez le filtre en ligne. (Alignez-le correctement, un marquage sur le filtre indique la direction de l’écoulement). 10.2 Réinitialisation de la vanne d’absorption (voir fig. 5.0-K) Lorsque la vanne d’absorption est activée, l’éponge remplie d’eau doit être remplacée. La vanne d’absorption est située en bas du moteur sur le côté...
  • Seite 22 Manuel d’installation e-MatriX 800/500-650 I,II,III 12 Dépannage Symptôme Cause Action L’effet de flamme ne démarre La fiche secteur n’est pas Vérifiez que la fiche est branchée pas. branchée. correctement à une prise murale. Voir chapitre 8.3. Faible niveau d’eau Vérifiez que le(s) connecteur(s) Les transducteurs ne sont pas sont inséré(s) correctement (voir connectés correctement...
  • Seite 23 Installationshandbuch / Manuel d’installation e-MatriX 800/500-650 I,II,III 13 Maßzeichnungen / Dessins cotés 13.1 e-MatriX 800x500/650-I 22 < < < <...
  • Seite 24 Installationshandbuch / Manuel d’installation e-MatriX 800/500-650 I,II,III 13.2 e-MatriX 800x500/650-IIL 23 < < < <...
  • Seite 25 Installationshandbuch / Manuel d’installation e-MatriX 800/500-650 I,II,III 13.3 e-MatriX 800x500/650-IIR 24 < < < <...
  • Seite 26 Installationshandbuch / Manuel d’installation e-MatriX 800/500-650 I,II,III 13.4 e-MatriX 800x500/650-III 25 < < < <...
  • Seite 27 Installationshandbuch / Manuel d’installation e-MatriX 800/500-650 I,II,III 13.5 Kontrollkasten / Boîtier de commande 26 < < < <...

  • Seite 28: Wandhalterung / Support Mural

    Installationshandbuch / Manuel d’installation e-MatriX 800/500-650 I,II,III 13.6 Wandhalterung / support mural 27 < < < <...
  • Seite 29 Installationshandbuch / Manuel d’installation e-MatriX 800/500-650 I,II,III 13.7 Servicetür / Porte de service 28 < < < <...
  • Seite 30 Installationshandbuch / Manuel d’installation e-MatriX 800/500-650 I,II,III 29 < < < <...
  • Seite 31 Installationshandbuch / Manuel d’installation e-MatriX 800/500-650 I,II,III 30 < < < <...
  • Seite 32 www.faberfires.com contact@faberfires.com Saturnus 8 NL 8448 CC Heerenveen Postbus 219 NL 8440 AE Heerenveen...
