146 68

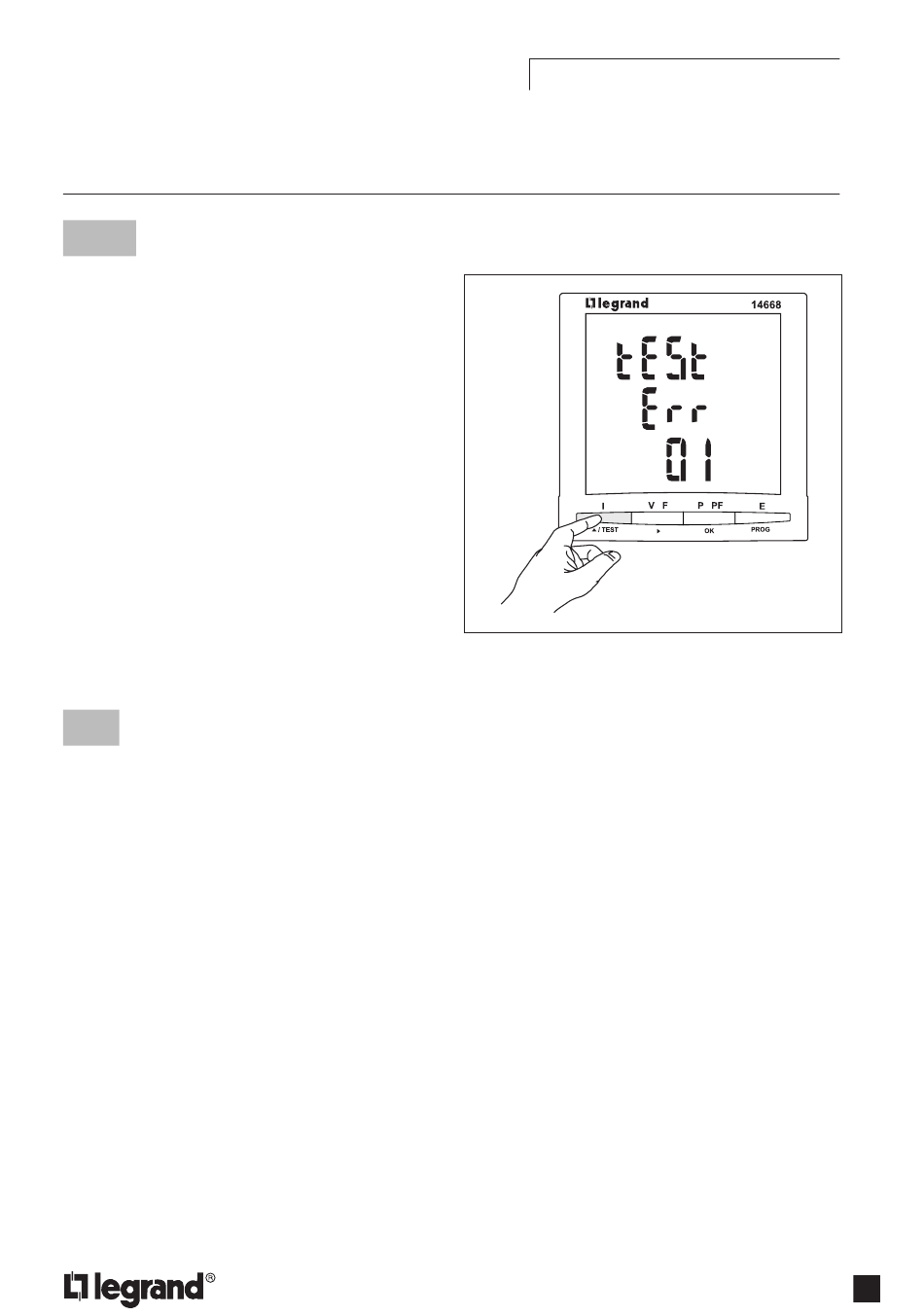

foNCTIoN DE TEST DE RACCoRDEMENT
E
Durante la prueba, el producto 146 68 debe recibir
corriente y tensión en cada una de las fases.
además, esta función considera que el factor de
potencia (FP) de la instalación se encuentra entre
0,6 < FP < 1. Si el FP de la instalación no está en ese
intervalo, no se podrá utilizar la función.
en los modelos 4 BL / 3 BL / 2BL / 1 BL, únicamente
está controlada la conexión de los Ti.
en los modelos 4 NBL y 3 NBL están controladas
todas las conexiones.
Err 0 = ningún error
Err 1 = inversión de la conexíon TC fase 1
Err 2 = inversión de la conexíon TC fase 2
Err 3 = inversión de la conexíon TC fase 3
Err 4 = inversión intensión entre V1 e V2
Err 5 = inversión intensión entre V2 e V3
Err 6 = inversión intensión entre V3 e V1
en el caso de los modelos err 1, err 2 y err 3, la modi-
ficación puede realizarse de forma automática a través
del producto 146 68 o manual por medio de la correc-
ción de la conexión de la corriente.
en el caso de los modelos err 4, err5 y err 6, la modifi-
cación puede realizarse de forma manual por medio de
la corrección de la conexión de la tensión.
P
Durante o teste, o produto 146 68 deve ter corrente e
tensão em cada uma das fases.
além disso, esta função considera que o FP da insta-
lação está compreendido entre 0,6 < FP < 1. Se o FP
da instalação não estiver dentro deste intervalo, esta
função não poderá ser utilizada.
em 4 BL / 3 BL / 2BL / 1 BL, a ligação dos Ti só é
controlada.
em 4NBL e 3 NBL, é controlado o conjunto da liga-
ção.
Err 0 = nenhum erro
Err 1 = inversão da ligação do TC na fase 1
Err 2 = inversão da ligação do TC na fase 2
Err 3 = inversão da ligação do TC na fase 3
Err 4 = inversão em tensão entre V1 e V2
Err 5 = inversão em tensão entre V2 e V3
Err 6 = inversão em tensão entre V3 e V1
Para os err 1, err 2 e err 3, a modificação pode ser
feita automaticamente, através do produto 146 68,
ou manualmente, corrigindo a ligação das correntes.
Para os err 4, err5 e err 6, a modificação pode ser
feita manualmente, corrigindo a ligação das tensões.
146 68 - Ref.: N292510/02
33
