146 68
foNCTIoN DE TEST Du RACCoRDEMENT
CoNNECTIoN TEST fuNCTIoN - ANSChluSS fuNKTIoNSTEST -
CollEGAMENTo PRoVA fuNzIoNE - AANSluITING TEST fuNCTIE -
CoNExIóN PRuEbA fuNCIóN - lIGAçAo TESTE fuNção
I
al momento del test, il prodotto 146 68 deve avere
corrente e tensione su ciascuna fase.
inoltre, questa funzione considera l'FP dell'installazione
compreso tra 0,6 < FP < 1. Se l'FP dell'installazione
non è compreso in questo intervallo, la funzione non
può essere utilizzata.
il collegamento dei Ti è controllato unicamente in
4 BL/3 BL/2BL/1 BL.
L'insieme del collegamento è controllato in 4NBL e
3 NBL.

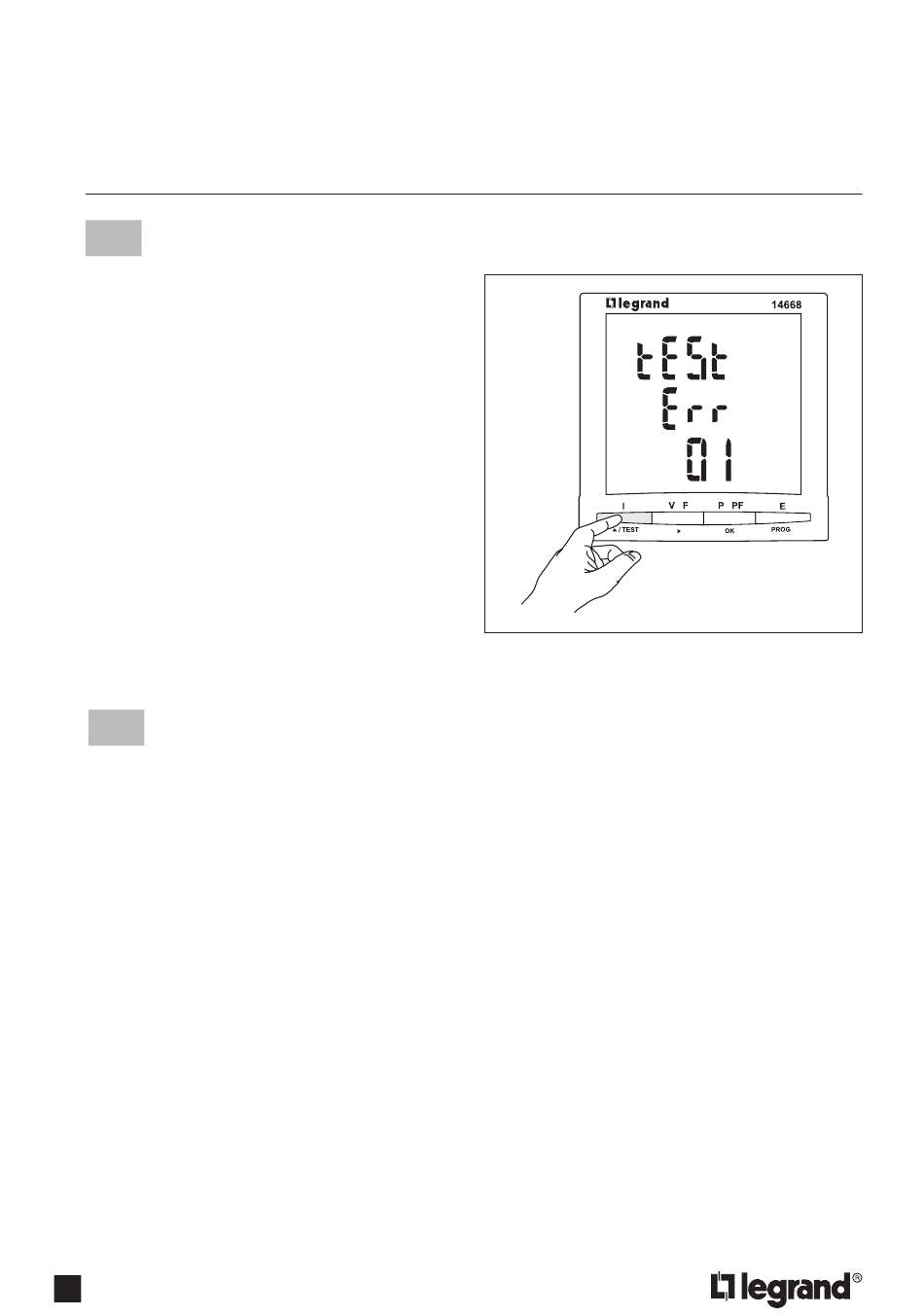

Err 0 = nessun errore
Err 1 = inversione del raccordo del TC sulla fase 1
Err 2 = inversione del raccordo del TC sulla fase 2
Err 3 = inversione del raccordo del TC sulla fase 3
Err 4 = inversione in tensione tra V1 e V2
Err 5 = inversione in tensione tra V2 e V3
Err 6 = inversione in tensione tra V3 e V1
Per quanto riguarda gli err 1, err 2 e err 3, la modifica
si può applicare automaticamente tramite prodotto
146 68 o manualmente, correggendo il collegamento
delle correnti.
Per quanto riguarda gli err 4, err5 e err 6, la modifica
si deve applicare manualmente, correggendo il col-
legamento delle tensioni.
NL
Tijdens de test moet de product 146 68 stroom heb-
ben en spanning op beide fasen.
Bovendien is deze functie gebaseerd op een FP van
de installatie tussen 0,6 < FP < 1. als de FP van de
installatie zich niet binnen deze zone bevindt kan deze
functie niet worden gebruikt.
in 4 BL / 3 BL / 2BL / 1 BL, wordt alleen de aansluiting
van de Ti's gecontroleerd.
in 4NBL en 3 NBL wordt het geheel van de aansluiting
gecontroleerd.
Err 0 = geen enkele fout
Err 1 = inversie van de aansluiting van
de spanningstransformator op fase 1
Err 2 = inversie van de aansluiting van
de spanningstransformator op fase 2
Err 3 = inversie van de aansluiting van
de spanningstransformator op fase 3
Err 4 = Spanningsinversie tussen V1 en V2
Err 5 = Spanningsinversie tussen V2 en V3
Err 6 = Spanningsinversie tussen V3 en V1
Voor err 1, err 2 en err 3, kan de wijziging automatisch
plaatsvinden via de product 146 68 of handmatig door
de aansluiting van de stromen te corrigeren.
Voor de err 4, err5 en err 6 moet de wijziging handmatig
worden doorgevoerd door middel van het corrigeren
van de aansluiting van de spanningen.
146 68 - Ref.: N292510/02
32
