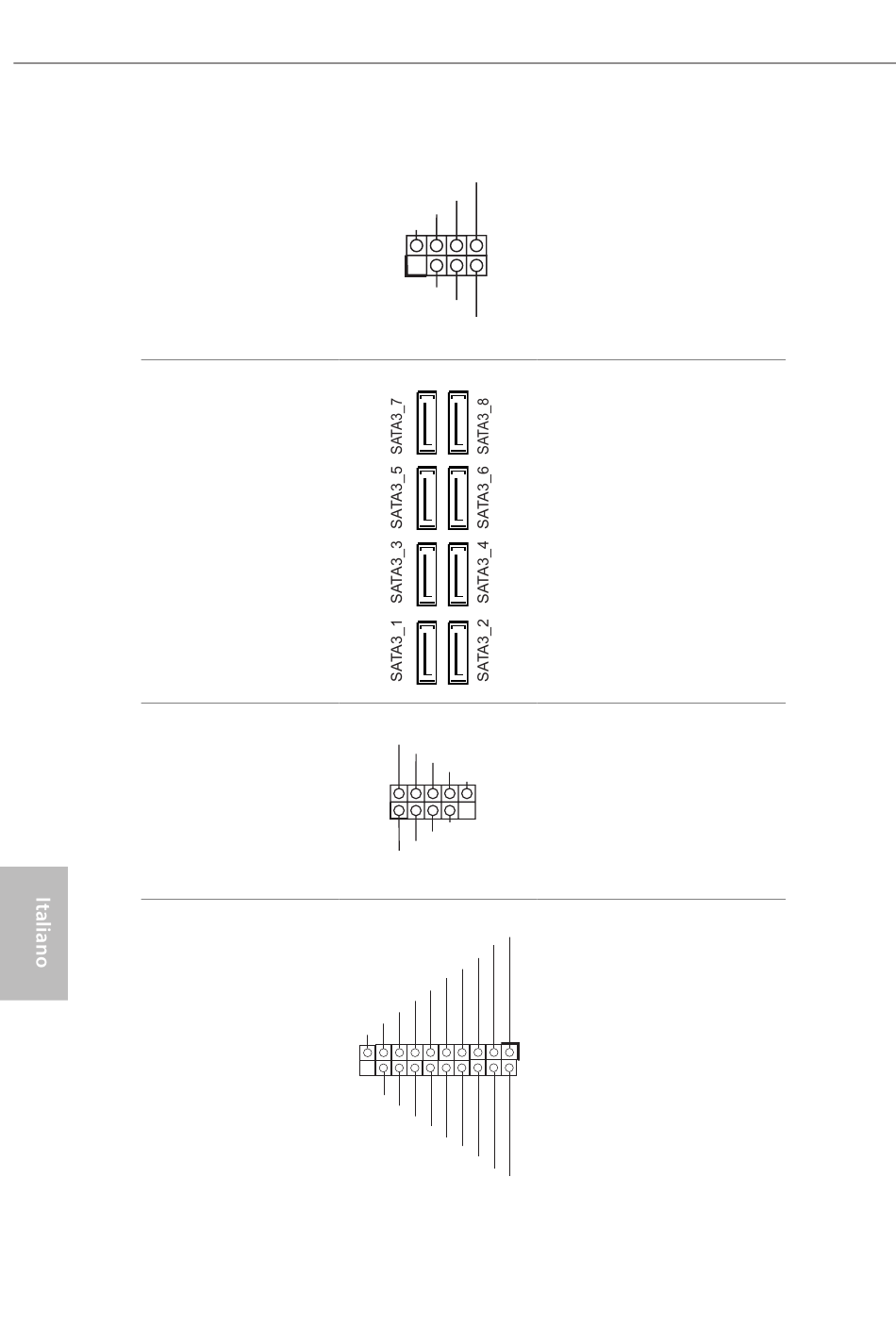

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 a 7 pin)
(vedere pag. 1, n. 26)
Connettori Serial ATA3
(SATA3_1_2:
vedere pag. 1, n. 17)
(SATA3_3_4:
vedere pag. 1, n. 16)
(SATA3_5_6:
vedere pag.1, n. 15)
(SATA3_7_8:
vedere pag.1, n. 14)
Header USB 2.0
(USB_1_2 a 9 pin)
(vedere pag. 1, n. 24)
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 25)
Header USB 3.0
(USB3_9_10 a 19 pin)
(vedere pag. 1, n. 21)
74
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
IntA_P_SSRX -
Vbu s
Vbu s
IntA_P_SSRX -
IntA_P_SSRX +
GN D
IntA_P_SSTX-
IntA_P_SSTX+
GN D
IntA_P_D -
IntA_P_D +
Collegare i LED alimentazione e
l'altoparlante a questo connettore.
Questi otto connettori SATA3
supportano cavi di trasmissione
dati SATA per i dispositivi
d'archiviazione interni velocità di
trasferimento dati fino a 6,0 Gb/s.
Ci sono due connettori su
questa scheda madre. Ciascun
header USB 2.0 può supportare
due porte.
Ci sono due connettori su
ID
questa scheda madre. Ciascun
header USB 3.0 può supportare
due porte.
1
