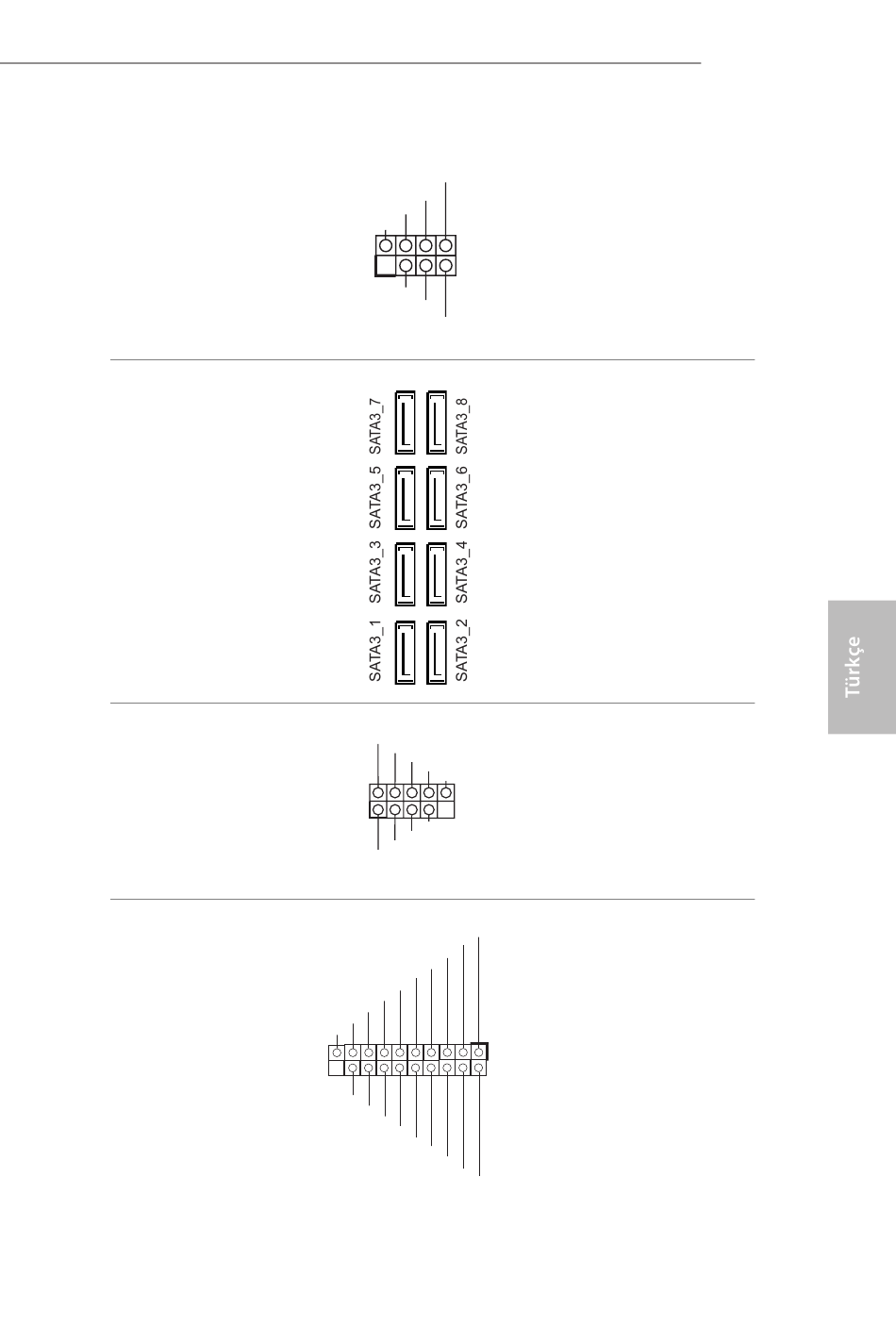

Güç LED'i ve Hoparlör
Bağlantısı
(7 pimli SPK_PLED1)
(bk. s.1, No. 26)
Seri ATA3 Bağlayıcıları
(SATA3_1_2:
bk. s.1, No. 17)
(SATA3_3_4:
bk. s.1, No. 16)
(SATA3_5_6:
bk. s.1, No. 15)
(SATA3_7_8:
bk. s.1, No. 14)
USB 2.0 Bağlantıları
(9 pimli USB_1_2)
(bk. s.1, No. 24)
(9 pimli USB_3_4)
(bk. s.1, No. 25)
USB 3.0 Bağlantıları
(19 pimli USB3_9_10)
(bk. s.1, No. 21)
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
IntA_P_SSRX -
Vbu s
Vbu s
IntA_P_SSRX -
IntA_P_SSRX +
GN D
IntA_P_SSTX-
IntA_P_SSTX+
GN D
IntA_P_D -
IntA_P_D +
Lütfen kasa güç LED'ini
ve kasa hoparlörünü bu
bağlantıya takın.
Bu sekiz SATA3 bağlayıcısı,
veri aktarım hızı 6,0
Gb/sn. değerine kadar
olan dâhilî depolama
aygıtlarına yönelik SATA
veri kablolarını destekler.
Bu ana kartta iki bağlantı
vardır. Her bir USB 2.0
bağlantısı, iki adet bağlantı
noktasını destekleyebilir.
Bu ana kartta iki bağlantı
ID
vardır. Her bir USB 3.0
bağlantısı, iki adet bağlantı
noktasını destekleyebilir.
1
X399 Taichi
