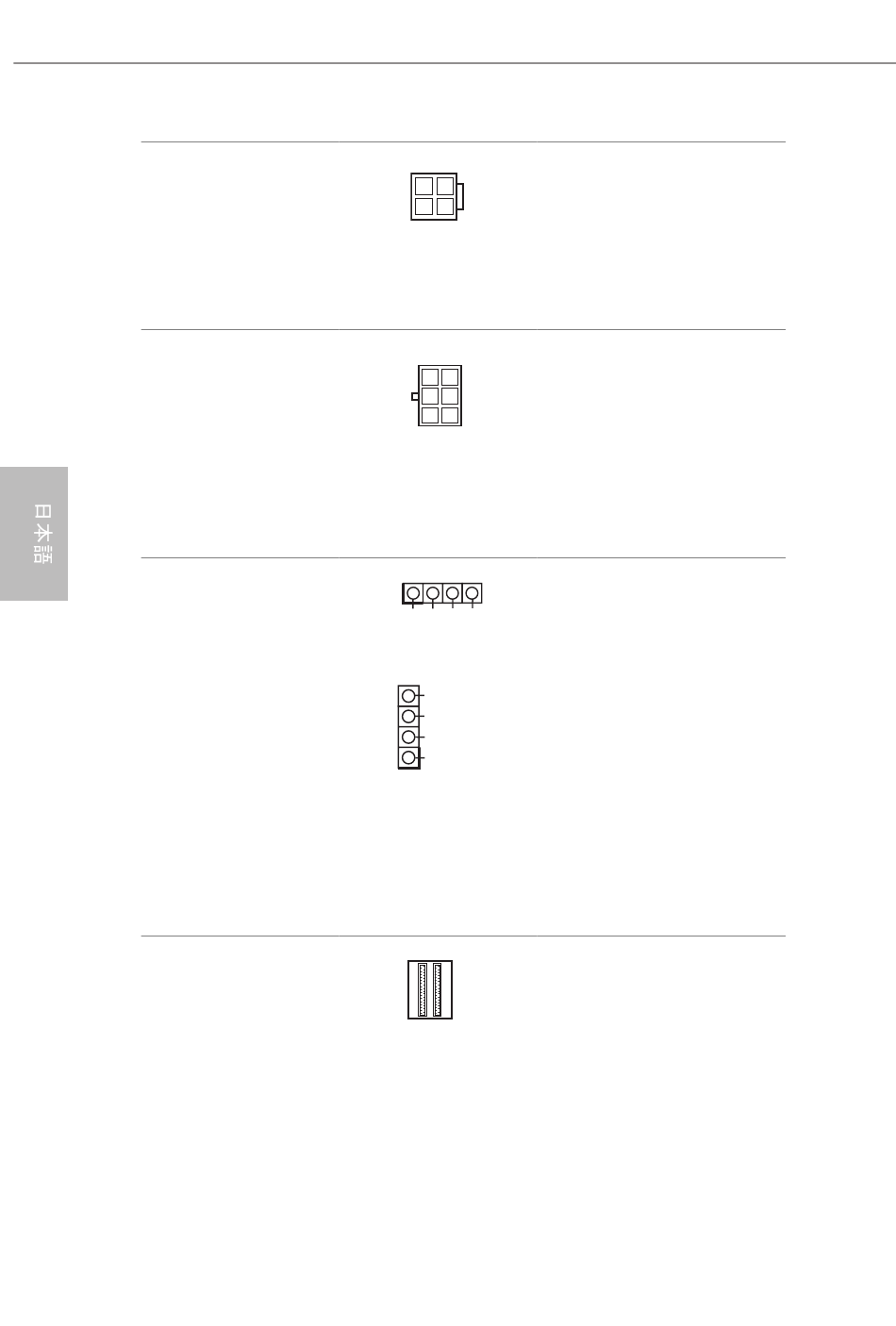

ATX 12V 電源コネクター
（4 ピン ATX12V2）
（p.1、 No. 2 参照）
グラフ ィ ックス 12V 電源
コネクタ
（6 ピン GFX_12V1）
（p.1、 No. 18 参照）
RGB LED ヘッダー
（4 ピン RGB_LED1）
（p.1、 No. 28 参照）
（4 ピン RGB_LED2）
（p.1、 No. 12 参照）
U.2 コネクタ
(36 ピン U2_1)
（p.1、 No. 13 参照）
150
ATX 12V 電源をこのコネクター
に接続してく ださい。
* 電源供給プラグはこのコネク
タに 1 方向にしか差し込むこ と
ができません。
このマザーボードは 6 ピングラ
4 1
フ ィ ックス 12V 電源コネクタが
装備されています。
6 3
* 4 枚のグラフィ ックスカードを
取り付ける場合は、 PSU の電源
ケーブルをこのコネクタに接続
します。
これら 2 つの RGB ヘッダーを使
1
用して RGB LED 延長ケーブル
12V G R B
を接続すれば、 ユーザーはさま
ざまな LED ライティ ング効果を
選択できます。
B
注意 : RGB LED ケーブルは間
R
G
違った方向に取り付けないでく
12V
ださい。 間違った方向に取り付け
1
るとケーブルが破損するこ とがあ
ります。
* これら 2 つのヘッダーの詳しい
説明については 42 ページを参
照してく ださい。
このコネクタは 最大 Gen3 x4 (32
Gb/s) までの U.2 NVM Express
ストレージデバイスに対応しま
す。
* U.2 コネクタが接続されている
場合は M2_1 は無効になります。
