Livox Hub Betriebsanleitung - Kurzfassung
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Inhaltszusammenfassung für Livox Hub
- Seite 1 Livox Hub Quick Start Guide 快速入门指南 クイックスタートガイド Betriebsanleitung (Kurzfassung) v1.0...
-
Seite 20: Haftungsausschluss
Dokument nicht lesen und beachten, kann dies zu ernsthaften Verletzungen, Schäden oder zum Verlust Ihres Livox Produkts oder anderer Objekte, die sich in der Nähe befinden, führen. Mit dem Gebrauch des Produkts bestätigen Sie, dass Sie diesen Haftungsausschluss aufmerksam gelesen und den Inhalt verstanden haben und mit den Allgemeinen Geschäftsbedingungen... - Seite 21 Informationen zur Verwendung der LiDAR-Sensoren finden Sie in der Betriebsanleitung des jeweiligen Livox LiDAR-Sensors. 4. Der Livox Hub ist nur mit Livox LiDAR-Sensoren kompatibel. Verbinden Sie den Livox Hub NICHT mit anderen LiDAR-Sensoren. 5. Sorgen Sie bei der Verbindung von mehr als 20 Livox LiDAR-Sensoren mit dem Livox Hub dafür, dass für eine angemessene Wärmeableitung gesorgt ist, da in diesem Fall,das Gerät eine...
-
Seite 22: Montage Und Anschluss

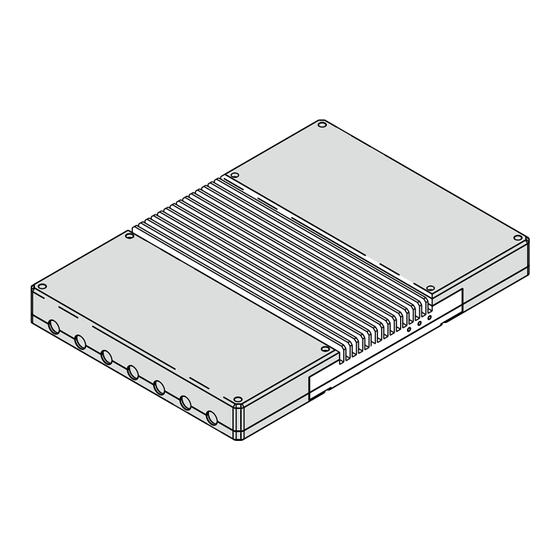

3. Montage und Anschluss Montage des Livox Hubs Der Livox Hub verfügt über vier M3-Gewindebohrungen mit einer Tiefe von 6 mm an der Unterseite und kann mit M3-Schrauben montiert werden. Der Livox Hub ist bereits mit den Anschlussabdeckungen versehen. Die Anschlussabdeckungen können entfernt werden, wenn bei der Montage des Livox Hubs Platzprobleme auftreten sollten. - Seite 23 Gigabit Router (DHCP) Unit: mm 1. Schließen Sie den Livox Mid-40 an den Livox Hub an. (An ein Livox Hub können bis zu neun Livox LiDAR-Sensoreinheiten angeschlossen werden.) 2. Verbinden Sie den PC und den Livox Hub per Cat5e-Kabel mit dem Router.
-
Seite 24: Herunterladen Und Verwenden Des Livox Viewers
Informationen zur Verwendung des Livox Viewers zu erhalten. 5. Status-LEDs Am Livox Hub sind drei LEDs vorhanden: LED 1 ist rot, LED 2 ist grün und LED 3 wechselt zwischen blau und grün. LED 1 und LED 2 zeigen den Arbeitsstatus des Livox Hub an:... -
Seite 25: Technische Daten
① Wenn fünf Livox Mid-100 Sensoren angeschlossen sind, liegt die durchschnittliche Leistungsaufnahme des Livox Hubs bei 180 Watt (12 V / 15 A) bei einer Umgebungstemperatur von 25 °C. Die Ausgangsleistung des Livox Hubs ist abhängig von der Anzahl der angeschlossenen Livox LiDAR-Sensoren und ist darüber hinaus von der Betriebstemperatur abhängig. - Seite 26 Any changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. EU Compliance Statement: Livox Technology Company Limited hereby declares that this device is in compliance with the essential requirements and other relevant provisions of the Directive 2014/30/EU.
