Anschlussschaltplan; Anwendungsbeispiele - Siemens RDJ10RF/SET Montageanleitung

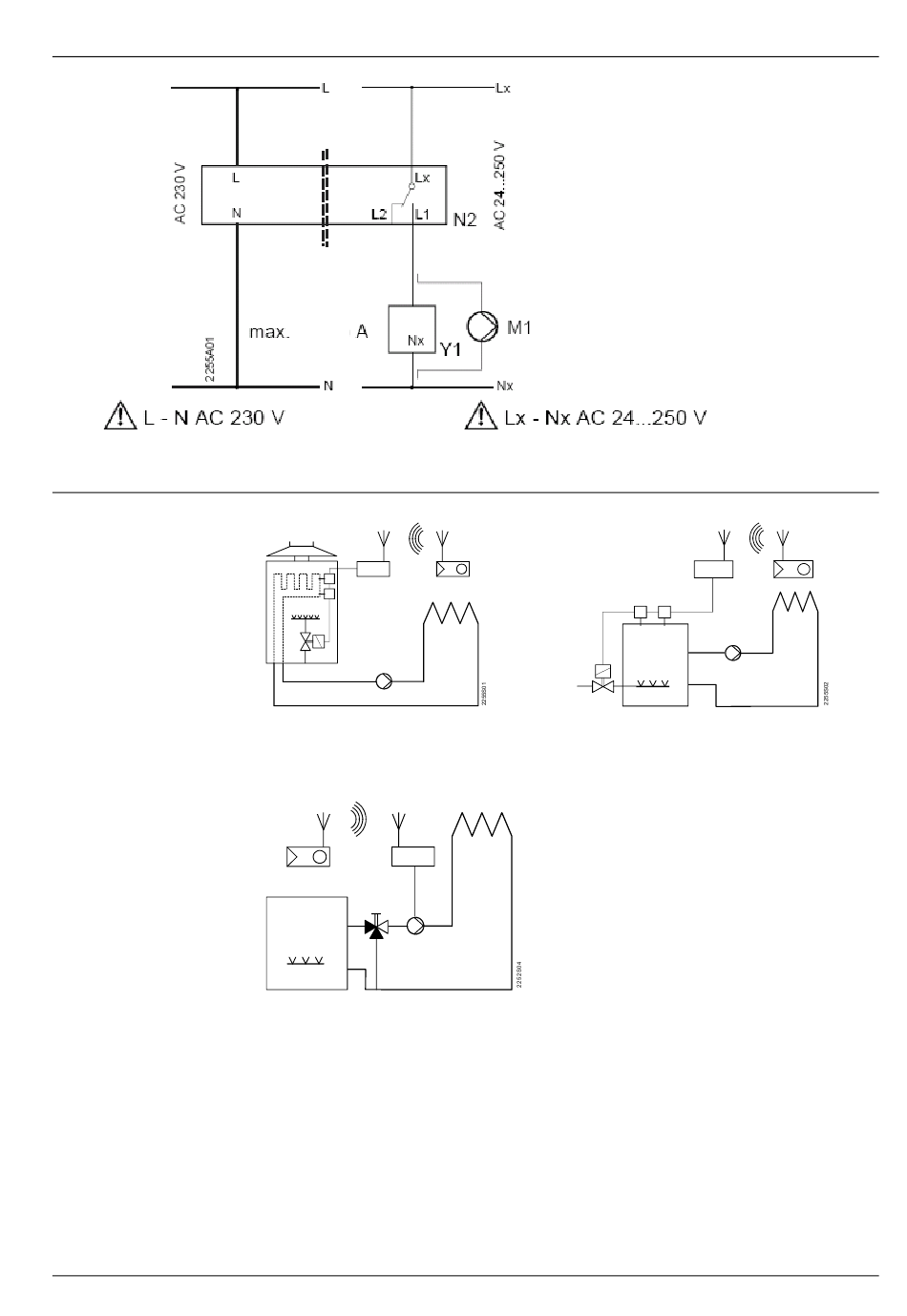

Anschlussschaltplan

Anwendungsbeispiele

Siemens
Building Technologies
8(3)
N2
F1
T
T F2
Y2
M1
Drahtloser Raumtemperaturregler mit
Steuerung eines gasbefeuerten
Wandkessels durch Empfänger
N1
T N2
Y1
M1
Drahtloser Raumtemperaturregler mit
Steuerung einer Heizkreispumpe durch
Empfänger (Vorregelung durch
Handmischer)
F1 Temperaturwächter
F2 Sicherheitstemperaturbegrenzer
M1 Umwälzpumpe
Raumtemperaturregler
L
Lx
L1
L2
M1
N
Nx
N2
Y1
N1
T
Y2
Drahtloser Raumtemperaturregler mit
Steuerung eines atmosphärischen
Gasbrenners durch Empfänger
N1
N2
Y1
Y2
Phase, AC 230...250 V
Phase, AC 24...250 V
Arbeitskontakt, AC 24...250 V / 8 (3) A
Ruhekontakt, AC 24...250 V / 8 (3) A
Umwälzpumpe
Nulleiter
Nulleiter
Empfänger RCR10/433
Stellgerät
N2 N1
T
F2 F1
T T
M1
Raumtemperaturregler RDJ10RF
Empfänger RCR10/433
3-Weg-Ventil mit Handversteller
Magnetventil
CE1N3072de
9/11
10.10.2008
