Siemens RDJ100RF/SET Bedienungsanleitung

Bedienungsanleitung

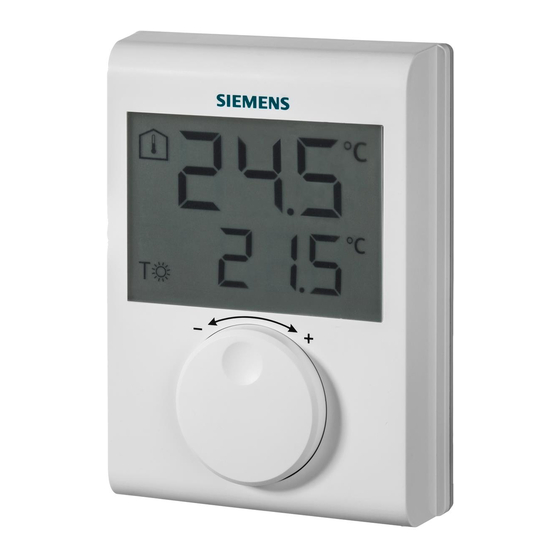

Das RDJ100RF/SET besteht aus einem drahtlosen, programmierbarem Raumtemperaturregler RDJ100RF und einem Empfänger
RCR100/433. Der RDH100RF ist ein Raumtemperaturregler mit einem 24-Stunden-Zeitschaltprogramm, mit dem für einen Raum die ideale
Temperatur (Sollwert) zu den gewünschten Zeiten einstellt werden kann. Zur einfachen Temperaturregelung dient ein ergonomischer
Einstellknopf.
Aktuelle Raumtemperatur in ºC
Das Gerät regelt auf die gewählte
Komforttemperatur
Das Gerät regelt auf die gewählte
Energiespartemperatur
Das Gerät regelt auf die fest
programmierte Frostschutz-
temperatur von 5 C
Anzeige, wenn der Temperatursoll-
wert durch den Benutzer geändert
wurde. Dieser Sollwert bleibt bis zum
nächsten Schaltpunkt erhalten. Diese
Funktion ist nur wirksam, wenn sich
der Thermostat in Automatikbetrieb
befindet
Einstellknopf
Zum Wählen des Raumtemperatur-
Sollwerts
Batteriefach
2 Alkalibatterien Typ AA, 1,5 V
Betriebswahlschalter
Automatikbetrieb: Das Gerät regelt gemäss dem gewählten
Zeit- und Temperaturprogramm
Komfortbetrieb: Das Gerät regelt auf die Komforttemperatur
Energiesparbetrieb: Das Gerät regelt auf die Energiespar-
temperatur
Frostschutz: Das Gerät regelt auf die Frostschutztemperatur.
Dieser Sollwert ist fix auf 5 ºC eingestellt
Umschalttaste
Schaltet von Komfort- auf Energiesparbetrieb (oder
umgekehrt) bis der nächste Schaltpunkt erreicht ist
(Automatikbetrieb)
A6V101035990_de--_d

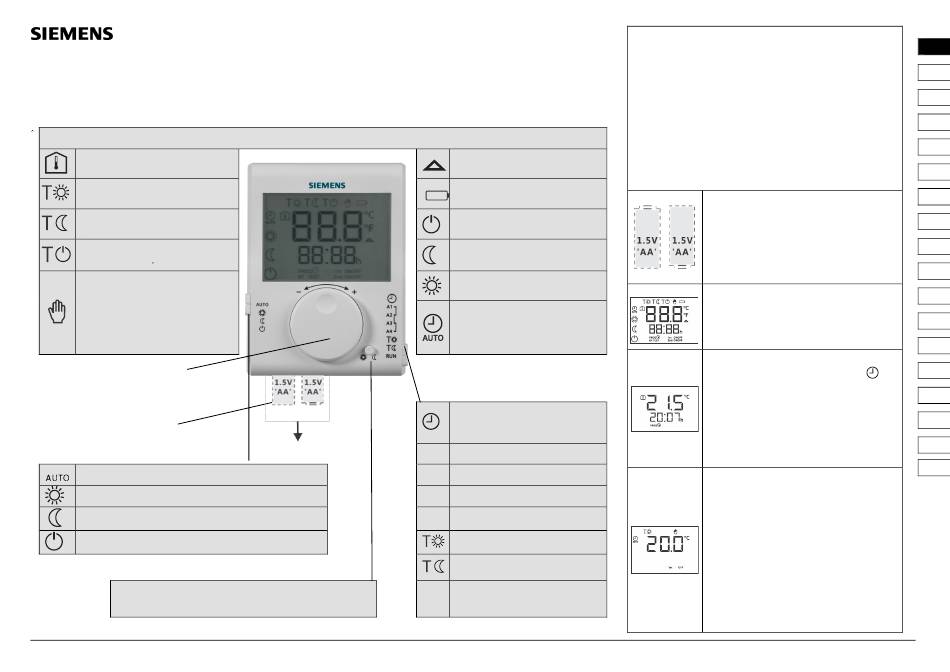

Anzeige
Programmierschalter
A1
A2
A3
A4
RUN
2018-04-13
RDJ100RF/SET
Wärmebedarf
Batterien ersetzen
Frostschutz: Das Gerät regelt auf
die Frostschutztemperatur
Energiesparbetrieb: Das Gerät re-
gelt auf die Energiespartemperatur
Komfortbetrieb: Das Gerät regelt
auf die Komforttemperatur
Automatikbetrieb: Das Gerät regelt
gemäss dem gewählten Zeit- und
Temperaturprogramm
Position für Zeiteinstellung
Erste Einschaltzeit
Erste Ausschaltzeit
Zweite Einschaltzeit
Zweite Ausschaltzeit
Einstellung Komforttemperatur
Einstellung Energiespartemperatur
Das Gerät muss nach Abschluss
der Programmierung auf diese
Position gestellt werden
Änderungen vorbehalten
Einführung
Diese Bedienungsanleitung beschreibt auf einfache Weise die
Einstellung des Raumtemperaturregler Sets RDJ100RF.
Inhaltsverzeichnis
Inbetriebnahme
Erstes Aufstarten
Einstellung der Zeit
Vorübergehende Änderung des aktuellen Sollwerts
Einstellung der Ein- und Ausschaltzeiten
Einstellung der Komforttemperatur
Einstellung der Energiespartemperatur
Batterien wechseln
Inbetriebnahme des Siemens RCR100RF
Energiespartipps
Inbetriebnahme
· Die schwarzen Isolierstreifen an beiden
mitgelieferten Batterien müssen entfernt
werden. Die Position der Batterien ist zu
überprüfen (Polarität)
· Sind keine Batterien vorhanden, sind zwei
Alkalibatterien Typ AA ins Batteriefach
einzusetzen
Erstes Aufstarten
Sind die Batterien eingesetzt, erscheinen für
etwa zwei Sekunden alle Symbole auf der
Anzeige.
Einstellung der Zeit
1. Programmierschalter auf die Position
Die aktuelle Zeiteinstellung blinkt
2. Drehen des Einstellknopfes im Gegenuhr-
zeigersinn, um die Zeit zurückzustellen,
drehen im Uhrzeigersinn, um sie vorzustellen
3. Wird die korrekte Zeit angezeigt, muss der
Programmier-Schalter auf irgendeine andere
Position gestellt werden, um die Einstellung
zu bestätigen
Vorübergehende Änderung des
aktuellen Sollwerts
1. Der aktuelle Sollwert kann vorübergehend
geändert werden, wenn sich der Betriebswahl
Schalter in der Position AUTO und der
Programmierschalter in der Position RUN
befindet.
2. Drehen des Einstellknopfes ein wenig in be
liebiger Richtung, um den aktuellen Sollwert
anzuzeigen. Drehen im Gegenuhrzeigersinn,
um den Sollwert zu reduzieren, drehen im
Uhrzeigersinn, um ihn zu erhöhen.
3. Dieser Sollwert bleibt bis zum nächsten
eingestellten Schaltpunkt bestehen.
Auf der Anzeige erscheint das Handsymbol.
