OSCR 18 - OSCR 24 - OSCR 30
1
PCU
30/11/2015 - 300026456-001-08
3
2
2
X20
DHW
4
8
5
6
7
C003842-C
SCU
12

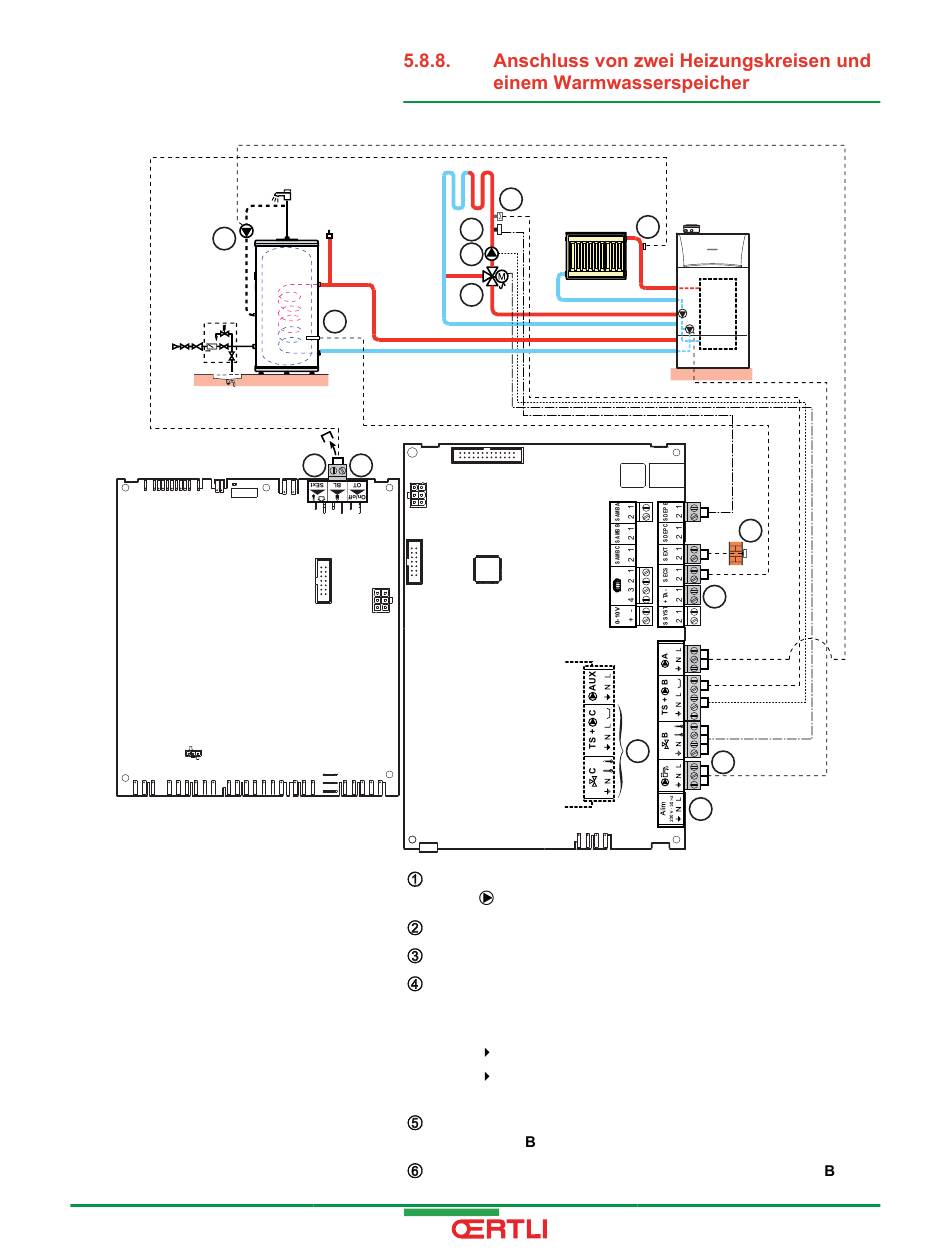

Die Trinkwasser-Zirkulationspumpe an den Ausgang
A anschließen.
An die Klemmleisten nichts anschließen.
WW-Fühler anschließen (Kolli AD212).
Einen Sicherheitstemperaturbegrenzer anschließen,
wenn es sich beim ungemischten Heizkreis um eine
Fußbodenheizung handelt.
Die Brücke entfernen.
Die Drähte des Sicherheitstemperaturbegrenzers
am Stecker anschließen.
Den Vorlauffühler für den Dreiwegemischer anschließen
(Kreis ).
Die Heizungs-Umwälzpumpe anschließen (Kreis ).
5. Anlage
9
10
11
2
75
