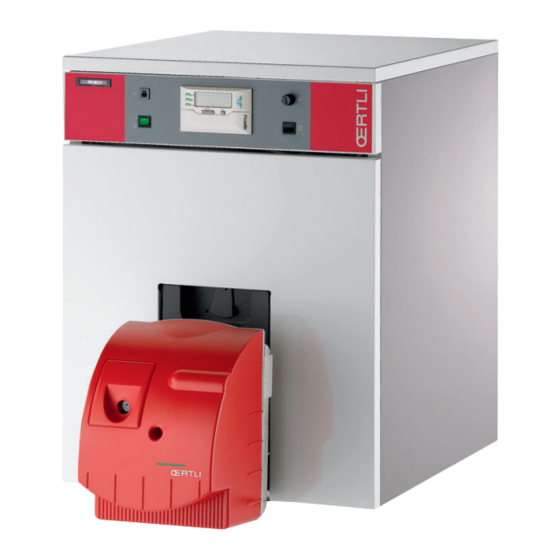

OERTLI PLU 153 F Condens Installations- Und Wartungsanleitung
  1. Anleitungen
  2. Marken
  3. OERTLI Anleitungen
  4. Öl-brennwertkessel
  5. PLU 153 F Condens
  6. Installations- und wartungsanleitung

OERTLI PLU 153 F Condens Installations- Und Wartungsanleitung

Öl-brennwertheizkessel
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Öl-Brennwertheizkessel
PLU 153 F Condens
300021865-001-B
Installations- und
Wartungsanleitung
M001960-A
Belgien
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für OERTLI PLU 153 F Condens

Inhaltszusammenfassung für OERTLI PLU 153 F Condens

  • Seite 1 Belgien Öl-Brennwertheizkessel PLU 153 F Condens Installations- und Wartungsanleitung M001960-A 300021865-001-B...
  • Seite 2 PLU 153 F Condens [ Konformitätserklärung Das Gerät stimmt mit dem in der [-Konformitätserklärung angegebenen Baumuster überein und wird in Übereinstimmung mit den Vorschriften folgender europäischer Richtlinien und Normen hergestellt und vertrieben. Das Original der Konformitätserklärung ist beim Hersteller verfügbar.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung ....................6 Benutzte Symbole ..........6 Abkürzungen ............6 Allgemeine Angaben ..........6 1.3.1 Pflichten des Herstellers .........6 1.3.2 Pflichten des Installateurs ........7 Zulassungen ............7 1.4.1 Zertifizierungen ............7 1.4.2 Ergänzende Anweisungen ........8 Sicherheitsvorschriften und Empfehlungen ..........10 Sicherheitshinweise ...........10 Empfehlungen .............10 Technische Beschreibung ...............12 Allgemeine Beschreibung ........12 Wichtigste Komponenten ........12 Technische Daten ..........12...
  • Seite 4 PLU 153 F Condens Inhaltsverzeichnis Aufstellung des Geräts ........18 Montage und elektrischer Anschluss des Brenners ..............19 Hydraulischer Anschluss ........19 4.6.1 Spülen der Anlage ..........19 4.6.2 Hydraulischer Anschluss Heizkreis .......20 4.6.3 Hydraulisches Anschluss-Schema ......21 Anschluss der Abgasanlage ......22 4.7.1 Vorschriften - Empfehlungen .........22 4.7.2...
  • Seite 5 Kontrollpunkte vor der Inbetriebnahme ...43 Inbetriebnahme des Geräts .......43 Nach der Inbetriebnahme durchzuführende Kontrollen ............44 Änderung der Einstellungen ......44 5.5.1 Die Temperatur des Komfort- und des Absenkbetriebs ändern .........44 5.5.2 Stunde und Tag einstellen ........45 5.5.3 Kalibrieren des Raumfühlers .........45 5.5.4 Kalibrieren der Uhr ..........45 5.5.5...
  • Seite 6 PLU 153 F Condens Inhaltsverzeichnis Batterien auswechseln ........58 Wartung der Leitungen des Luft/Abgas- Anschlussstutzens ..........59 Reinigen des Brenners ........59 Bei Störungen ...................60 Fehldercodes ............60 Ersatzteile ....................61 Allgemeine Angaben ..........61 Ersatzteile ............61 9.2.1 Kesselkörper ............61 9.2.2 Abgaswärmetauscher ...........62 9.2.3 Kesselkörperisolierung ..........63 9.2.4...
  • Seite 7 04/03/2010 - 300021865-001-B...

  • Seite 8: Einleitung

    1. Einleitung PLU 153 F Condens Einleitung Benutzte Symbole In dieser Anleitung werden verschiedene Gefahrstufen verwendet, um die Aufmerksamkeit auf besondere Hinweise zu lenken. Wir möchten damit die Sicherheit des Benutzers garantieren, jedes Problem vermeiden helfen und die korrekte Funktion des Geräts sicherstellen.

  • Seite 9: Pflichten Des Installateurs

    PLU 153 F Condens 1. Einleitung Technische Änderungen vorbehalten. Wir können in folgenden Fällen als Hersteller nicht haftbar gemacht werden: 4 Nichteinhalten der Gebrauchsanweisungen für das Gerät. 4 Keine oder unzureichende Wartung des Geräts. 4 Nichteinhalten der Installationsanweisungen für das Gerät.

  • Seite 10: Ergänzende Anweisungen

    1. Einleitung PLU 153 F Condens Die Geräte entsprechen den Anforderungen und Normen, die in der königlichen Verordnung vom 8. Januar 2004 und vom 17. Juli 2009 festgelegt sind. 1.4.2. Ergänzende Anweisungen Außer den gesetzlichen Vorschriften und Richtlinien müssen die zusätzlichen Richtlinien beachtet werden, die in dieser Anleitung...
  • Seite 11 PLU 153 F Condens 1. Einleitung WARNUNG Die Installation des Geräts muss durch qualifiziertes Personal gemäß den geltenden örtlichen und nationalen Gesetzen erfolgen. 04/03/2010 - 300021865-001-B...

  • Seite 12: Sicherheitsvorschriften Und Empfehlungen

    2. Sicherheitsvorschriften und Empfehlungen PLU 153 F Condens Sicherheitsvorschriften und Empfehlungen Sicherheitshinweise GEFAHR Bei Abgasgeruch: Gerät ausschalten. Fenster öffnen. Suchen Sie das wahrscheinliche Leck und beheben Sie es unverzüglich. WARNUNG Je nach den Einstellungen des Geräts: Die Temperatur der Abgasleitungen kann 60 °C übersteigen.
  • Seite 13 PLU 153 F Condens 2. Sicherheitsvorschriften und Empfehlungen ACHTUNG Die Luftzufuhr in den Heizraum nicht unterbinden (auch nicht teilweise). Die Kondensate der Öl-Brennwertkessel sind sauer (2 < pH < 3). Die Installation eines Kondensat- Neutralisationssystems wird empfohlen. 4 Regelmäßig den Wasserdruck der Installation überprüfen (Mindestdruck 0,8 bar, empfohlener Druck zwischen 1,5 und 2 bar).

  • Seite 14: Technische Beschreibung

    3. Technische Beschreibung PLU 153 F Condens Technische Beschreibung Allgemeine Beschreibung Stand-Ölheizkessel mit Brennwerttechnik 4 Nur Heizung (Möglichkeit der Warmwasserproduktion in einem unabhängigen Behälter, der separat installiert wird). 4 Heizung mit hohem Wirkungsgrad. 4 Geringe Schadstoffemissionen. 4 Öl-Gebläsebrenner. 4 Guss-Heizkesselkörper.

  • Seite 15: Technische Daten Der Fühler

    PLU 153 F Condens 3. Technische Beschreibung 4 Heizkesseltemperatur: Einstellbar von 30 °C bis 90 °C 4 Sicherheitstemperaturbegrenzer: 110 °C 4 Raumtemperatur: 20 °C Heizkessel PLU 153 F Condens Wärmebelastung Wärmebelastung (Hi) bei 40/30°C 25.6 Wärmebelastung (Hi) bei 50/30°C 25.4 Wärmebelastung (Hi) bei 80/60°C...
  • Seite 16 3. Technische Beschreibung PLU 153 F Condens Technische Daten des Außenfühlers Technische Daten des WW-Fühlers Temperatur Widerstand in Ohm Temperatur Widerstand in Ohm 2392 ¨ 32014 ¨ -20 °C 0 °C 2088 ¨ 19691 ¨ -16 °C 10 °C 1811 ¨...

  • Seite 17: Anlage

    PLU 153 F Condens 4. Anlage Anlage Vorschriften für die Installation WARNUNG Die Installation des Geräts muss durch qualifiziertes Personal gemäß den geltenden örtlichen und nationalen Gesetzen erfolgen. Einzuhaltende Normen: 4 NBN D 30-003: Zentralheizung, Belüftung und Klimaanlagen 4 NBN B 61-001: Heizräume und Schornsteine 4 NBN B 61-002: Heizkessel für Zentralheizung mit einer...

  • Seite 18: Wahl Der Anbaustelle

    4. Anlage PLU 153 F Condens Zubehör für den Heizkessel Bezeichnung Kolli Kondensatförderpumpe FM158 Ölfilter Tygerloop Sprach-Fernüberwachungsmodul TELCOM AD152 Wahl der Anbaustelle 4.3.1. Typenschild Das Typenschild muss jederzeit zugänglich sein. Das Typenschild kennzeichnet das Produkt und gibt folgende Informationen: Informationen über den Heizkessel:...

  • Seite 19: Belüftung

    PLU 153 F Condens 4. Anlage 4.3.3. Belüftung Die Belüftung im Heizkessel-Installationsraum ist zwingend vorgeschrieben. Belüftungsgitter (Aussengitter und Innengitter) mit Querschnitt 175 cm sind separat lieferbar (Kolli DY35 und DY36). 4.3.4. Hauptabmessungen 1004 M001962-A 1269 Vorlauf Heizkreis R 1 1/4 Rücklauf Heizkreis R 1 1/4...

  • Seite 20: Aufstellung Des Geräts

    4. Anlage PLU 153 F Condens Aufstellung des Geräts ACHTUNG Das Gerät mit Schutzhandschuhen handhaben. Verpackung, Keile, Latten und das Kolli mit dem Brenner herausnehmen. M001968-A 1. Vorderwand abnehmen. 2. Die vorderen Befestigungswinkel entfernen. 3. Die hinteren Befestigungswinkel entfernen. M001969-A 4.

  • Seite 21: Montage Und Elektrischer Anschluss Des Brenners

    PLU 153 F Condens 4. Anlage 5. Das Gerät mit den verstellbaren Füße waagerecht ausrichten. (1) Einstellbare Füße, Mindesthöhe 30 mm Verstellbar von 30 bis 40 mm Montage und elektrischer Anschluss des Brenners M001971-A 1. Das Zwischenstück in die Kesseltür schieben.

  • Seite 22: Hydraulischer Anschluss Heizkreis

    4. Anlage PLU 153 F Condens n Aufstellung des Geräts bei bestehenden Anlagen 4 Die Anlage entschlammen. 4 Anlage spülen. 4 Die Anlagen mit einem Universalreiniger reinigen, um Abfallreste aus der Anlage zu entfernen (Kupfer, Fasermasse, Schweißpaste). 4 Die Anlage sorgfältig ausspülen, bis das Wasser klar und frei von jeglichen Verunreinigungen ist.

  • Seite 23: Hydraulisches Anschluss-Schema

    PLU 153 F Condens 4. Anlage 4.6.3. Hydraulisches Anschluss-Schema MODE PROG PROG STANDARD EA61 EA101 M001966-A Vorlauf Heizkreis Rücklauf Heizkreis Absperrventil Heizungs-Umwälzpumpe Ausdehnungsgefäß Entleerungshahn Füllen des Heizungskreises Außentemperaturfühler Kesselfühler der Regelung Rückschlagklappe Systemtrenner Thermostatventil Überströmventil 04/03/2010 - 300021865-001-B...

  • Seite 24: Anschluss Der Abgasanlage

    Die Belüftung im Heizkessel-Installationsraum ist zwingend vorgeschrieben. Belüftungsgitter (Aussengitter und Innengitter) mit Querschnitt 175 cm sind separat lieferbar, Kolli DY35/DY36. Die Anlagen des Typs C dürfen ausschließlich mit den von Oertli vertriebenen Komponenten (insbesondere die konzentrischen Leitungen, Anschlussteile, Luft-/Abgasführungen) verwendet werden.
  • Seite 25 PLU 153 F Condens 4. Anlage C000964 Die Abmessungen sind in Metern angegeben. Verbotene Zone Zulässige Zone bei schriftlicher Bestätigung des Bauleiters in Abstimmung mit dem Bauträger Zulässige Zone 04/03/2010 - 300021865-001-B...

  • Seite 26: Anschluss Der Horizontalen Luft-/Abgasführung - Anschlusstyp C

    4. Anlage PLU 153 F Condens 1 Öffnung 2 Lufteinlass 3 Dachfenster 4 Dachfenster 5 Lufteinlass 6 Dachüberhang 8 Öffnung 9 Wände mit einspringendem Winkel 0 Öffnung 1 Öffnung Luft-/Abgasführung mit Schutzgitter mit Abgasableitung: L3 > 2metern, L4 > 5metern Luft-/Abgasführung mit Schutzgitter ohne Abgasableitung: L3 >...
  • Seite 27 PLU 153 F Condens 4. Anlage Ausgang von 2 Luft-/Abgasführungen an derselben Außenwand: C > 0.6 metern M001986-A Öffentliches Gelände: Die Luft-/Abgasführung muss in einer Mindesthöhe von 1.80 Metern über dem Boden enden. Lufteinlass Öffnung (Fenster, Klappfenster, Tür) 1800 Privatgelände: Eine Mindesthöhe H von 0.5 m einhalten.

  • Seite 28: Anschluss Der Vertikalen Luft/Abgasführung - Anschlusstyp C

    4. Anlage PLU 153 F Condens n Anschluss der vertikalen Luft/Abgasführung - Anschlusstyp C 4 Das Ende des vertikalen Rohrs für die Luftzufuhr muss einen Mindestabstand von 0.30 m zwischen der Dachfläche (geneigt oder flach) und dem Ansaugbereich der Luft aufweisen, um die korrekte Funktion auch im Falle der Anhäufung von Schnee zu...

  • Seite 29: Anschluss Der Leitungen Für Verbrennungsluft/Abgas

    PLU 153 F Condens 4. Anlage Ringspalte Manschette Schutzrohr anzubringen, wenn die Gefahr einer Korrosion des Zuges oder Beschädigung der Wand besteht. M001990-A 4.7.3. Anschluss der Leitungen für Verbrennungsluft/Abgas n Planungshinweise ACHTUNG Um jegliche Weiterleitung von Betriebsgeräuschen des Heizkessels in die Wohnräume zu vermeiden, darf die Abgasleitung nicht in die Wände einzementiert werden.

  • Seite 30: Längen Der Geraden Luft-/Abgasleitungen

    4. Anlage PLU 153 F Condens Konfiguration C Anschluss Verbrennungsluft/Abgas über konzentrische Doppelzüge an die vertikale Luft-/Abgasführung (mit Dachausgang) Konfiguration C Anschluss Verbrennungsluft/Abgas über konzentrische Doppelzüge im Heizungsraum, über einzügige Schornsteinrohre im Schornstein (Verbrennungsluft- Rückspülung im Schornstein) Konfiguration C Anschluss Verbrennungsluft/Abgas über konzentrische Doppelzüge im Heizungsraum, über einzügige „Flex“-...

  • Seite 31: Montage Des Außenfühlers

    PLU 153 F Condens 4. Anlage ACHTUNG Es muss sichergestellt werden, dass L geringer als Lmax ist. Das Maß Lmax ergibt sich durch Addition der Längen der geraden Luft-/Abgasleitungen und der Längenäquivalenz der entsprechenden anderen Bauteile. Konzentrische Leitungen mithilfe von Schellen und Halterungen an der Wand befestigen.

  • Seite 32: Montage Des Außenfühlers

    4. Anlage PLU 153 F Condens Nicht empfohlene Anbringungsorte: 4 hinter einem verdeckenden Gebäudeelement (Balkon, Dachvorsprung usw.) 4 in der Nähe einer störenden Wärmequelle (Sonne, Schornstein, Belüftungsgitter usw.) 8800N002-C 4.8.2. Montage des Außenfühlers Fühler mit den mitgelieferten Schrauben und Dübeln befestigen.

  • Seite 33: Montage Der Easymatic Regelung Im Wohnzimmer

    PLU 153 F Condens 4. Anlage Montage der Easymatic Regelung im Wohnzimmer 4.9.1. Die Regelung aus ihrer Halterung an der Seite des Schaltfelds nehmen 1. Das Steuermodul der Regelung aus seiner Basis nehmen, indem es leicht nach vorn gekippt wird.

  • Seite 34: Einen Anbringungsort Auswählen

    4. Anlage PLU 153 F Condens 4.9.2. Einen Anbringungsort auswählen Die Regelung in einem geeignet ausgewählten Raum etwa 1.5 m über dem Boden an einer Innenwand installieren. Nicht zu empfehlenden Anbaustellen: In eingeschlossenen Winkeln, an Stellen, die direkter Sonneneinstrahlung ausgesetzt sind, von durchgehenden Rauchabzugsrohren erwärmt werden, sich in kalten oder warmen...

  • Seite 35: 4.10 Elektrische Anschlüsse

    PLU 153 F Condens 4. Anlage 4.10 Elektrische Anschlüsse 4.10.1. Empfehlungen WARNUNG Die Elektroanschlüsse müssen unbedingt spannungslos von einem Elektrofachmann durchgeführt werden. Der Heizkessel ist vollständig vorverkabelt. Die internen Anschlüsse des Schaltfelds nicht verändern. Der Anschluss an die Erde muss vor jeglichen elektrischen Anschlüssen erfolgen.

  • Seite 36: Zugang Zur Anschlussklemmenleiste

    4. Anlage PLU 153 F Condens Halten Sie die angegebenen Polaritäten an den Klemmen ein: Phase (L), Nulleiter (N) und Erde *. Die pro Ausgang verfügbare Leistung beträgt 450 W (mit cos j = 0.7), und der Anlaufstrom muss kleiner als 16 A sein. Überschreitet die Belastung einen dieser Werte, muss die Steuerung über ein...

  • Seite 37: Anschluss Eines Sprach-Fernüberwachungsmoduls Telcom

    PLU 153 F Condens 4. Anlage Außenfühler Kesselfühler Easymatic-Regelung - Nur, wenn die Regelung in einem Wohnraum installiert wird Abgasthermostat 4.10.4. Anschluss eines Sprach- Fernüberwachungsmoduls Telcom Sprach-Fernüberwachungsmodul Telcom 61 60 9 10 M001845-A 04/03/2010 - 300021865-001-B...

  • Seite 38: 4.11 Stromlaufplan

    4. Anlage PLU 153 F Condens 4.11 Stromlaufplan Konvektionsbeschleuniger Speicherladepumpe Sicherheitskontakt Leitungsschutzschalter DJ4A 04/03/2010 - 300021865-001-B...

  • Seite 39: 4.12 Befüllung Der Anlage

    PLU 153 F Condens 4. Anlage Brenner Funkenstörungsfilter C TELE Fernsprechrelais Leiterplattenstecker Phase Nullleiter Brenner Steuerrelais RL BR RL ECS Speicherladepumpe Steuerrelais Steuerrelais der Heizungs-Umwälzpumpe RL PA Raumfühler S AMB Kesselfühler S CH Warmwasserfühler S ECS Außenfühler S EXT Fremdstromanode...
  • Seite 40 4. Anlage PLU 153 F Condens Leistung ≤ 70 kW Leistung > 70 kW oder In ständiger Temperatur funktionierende Installation Säuregehalt (pH) nicht aufbereitetes 7 - 9 7 - 9 Wasser aufbereitetes Wasser 7 - 8.5 7 - 8.5 Leitfähigkeit bei 25 °C µS/cm...

  • Seite 41: Siphon Mit Wasser Befüllen

    PLU 153 F Condens 4. Anlage ACHTUNG Kompatibilität des Produkts mit den Materialien der Anlage prüfen. Herstellervorgaben beachten (Verwendung, Dosierung usw.), um jegliche Gefahren auszuschließen (Verletzungen, Sachschäden, Umweltbelastung). 4.12.2. Siphon mit Wasser befüllen GEFAHR Wenn der Siphon leer ist, treten Abgase in den Raum aus, in dem der Heizkessel aufgestellt ist.

  • Seite 42: Den Heizkreis Füllen

    4. Anlage PLU 153 F Condens 4.12.3. Den Heizkreis füllen 1. Beim Füllen den Füll- und Entleerungshahn nur wenig öffnen. 2. Die Luft im oberen Anlagenteil über den Handentlüfter auslassen, der sich über dem Vorlaufrohr des Heizkessels befindet. Die Anlage auch an allen anderen hoch liegenden Punkten entlüften.

  • Seite 43: Inbetriebnahme

    PLU 153 F Condens 5. Inbetriebnahme Inbetriebnahme Schaltfeld 5.1.1. Beschreibung des Schaltfelds MODE PROG PROG STANDARD M001852-A Kesselthermometer Verzögerter Leitungsschutzschalter (4 A) Sicherheitstemperaturbegrenzer mit manueller Entstörung Hauptschalter Ein K/Aus J Easymatic-Regelung Taste Test STB 04/03/2010 - 300021865-001-B...

  • Seite 44: Beschreibung Der Easymatic Regelung

    5. Inbetriebnahme PLU 153 F Condens 5.1.2. Beschreibung der Easymatic Regelung 8518N106-C Tasten zur Temperatureinstellung : Tagtemperatur : Absenk-Temperatur : WW-Temperatur (wenn Trinkwassererwärmer vorhanden) Einstelltasten + und - Betriebsartenwahltasten AUTO: Betrieb im Automatikmodus je nach Zeitprogramm x : Dauernd Tagbetrieb bis Mitternacht...

  • Seite 45: Kontrollpunkte Vor Der Inbetriebnahme

    PLU 153 F Condens 5. Inbetriebnahme Balkenanzeige des Programmes (0 bis 24 Uhr) b Dunkle Zone: zeigt einen Zeitabschnitt für "Tagbetrieb" bzw. freigegebene Trinkwassererwärmung an v Helle Zone: zeigt einen Zeitabschnitt für "Absenkbetrieb" bzw. gesperrte Trinkwassererwärmung an Kontrollpunkte vor der Inbetriebnahme Verfahren zur Vorbereitung des Geräts auf die Inbetriebnahme:...

  • Seite 46: Nach Der Inbetriebnahme Durchzuführende Kontrollen

    5. Inbetriebnahme PLU 153 F Condens Der Kessel ist jetzt betriebsbereit. Fehler während der Einschaltprozedur: 4 Auf dem Display erscheinen keine Informationen: - Die Spannung des Stromnetzes überprüfen - Alle Hauptsicherungen überprüfen - Alle Sicherungen des Schaltfelds überprüfen 4 Auf dem Display der Regelung wird ein Fehlercode angezeigt.

  • Seite 47: Stunde Und Tag Einstellen

    PLU 153 F Condens 5. Inbetriebnahme 5.5.2. Stunde und Tag einstellen Wenn der Heizkessel ausgeschaltet ist, gibt die Anzeige ausschließlich die Uhrzeit an. 1. Abdeckblende öffnen. 2. Mittels eines spitzen Gegenstandes auf Taste H drücken. 3. Die folgenden Parameter mit den Tasten + und - einstellen:...

  • Seite 48: Auswahl Eines Betriebsmodus

    5. Inbetriebnahme PLU 153 F Condens 5.5.5. Auswahl eines Betriebsmodus n Automatischer Sommerbetrieb Die Heizung schaltet automatisch im Sommer aus sobald die Außentemperaur den höchsten Sollwert für Tagtemperatur während 2 Stunden erreicht hat. Die Anzeige bleibt die gleiche, aber die Pumpe ist permanent außer Betrieb.

  • Seite 49: Persönliche Anpassung Des Heizprogramms

    PLU 153 F Condens 5. Inbetriebnahme 5.5.6. Persönliche Anpassung des Heizprogramms 1. 1 mal die Taste nd drücken, um alle Wochentage gleich zu programmieren. Alle "Tag"-Pfeile blinken (Programmierung "alle Tage"). Um einen bestimmten Tag zu programmieren, mehrmals die Taste + drücken, bis der Pfeil unter dem gewünschten Tag blinkt (1-7).

  • Seite 50: Die Installationsspezifischen Parameter Einstellen

    5. Inbetriebnahme PLU 153 F Condens 5.5.7. Die installationsspezifischen Parameter einstellen 5" 8575N162-C 1. Abdeckblende öffnen. 2. Während 5 Sekunden die Tasten H und nd drücken. Die Nummer des ersten Parameters wird links und sein Wert rechts angezeigt. 3. Zum Aufrufen des folgenden Parameters die Taste nd drücken.
  • Seite 51 PLU 153 F Condens 5. Inbetriebnahme Parameter Bezeichnung Werkseinstellung Einstellbereich Erklärungen Nummer Stärke des 0: Kein Empfang (kann einige Sekunden lang Funksignals aufleuchten) 10: Sehr guter Empfang Messung der Erlaubt die Anzeige der Heizkesseltemperatur Heizkesselwassertemperatur Steilheit der Heizkurve 1.5 0 bis 4 8800N006-B A Werkseinstellung: 75 °C...
  • Seite 52 5. Inbetriebnahme PLU 153 F Condens Parameter Bezeichnung Werkseinstellung Einstellbereich Erklärungen Nummer Die Wahl des Modus NACHT: Erlaubt die Wahl einer der folgenden 0 = Nacht- "Nacht-Absenkung" Funktionen im Absenkbetrieb wenn der Abschaltung oder "Nacht- Raumfühler nicht in Betracht genommen wird.

  • Seite 53: Rücksetzen Auf Die Werkeinstellungen

    PLU 153 F Condens 5. Inbetriebnahme Parameter Bezeichnung Werkseinstellung Einstellbereich Erklärungen Nummer Nachlauf der 4 Minuten 0 bis 10 Minuten Die Verzögerung beim Abschalten der Heizungs- Heizpumpe und der Umwälzpumpe verhindert, dass sich der Kessel Speicherladepumpe beim Umschalten von Winter- auf Sommerbetrieb überhitzt, wodurch der...

  • Seite 54: Ausschalten Des Geräts

    6. Ausschalten des Geräts PLU 153 F Condens Ausschalten des Geräts Ausschalten der Anlage Wenn das Zentralheizungssystem über einen längeren Zeitraum nicht benutzt wird, wird empfohlen, den Heizkessel von der Stromversorgung zu trennen. 4 Hauptschalter Ein-/Ausschalter auf OFF stellen. 4 Heizkessel spannungsfrei schalten.

  • Seite 55: Überprüfung Und Wartung

    PLU 153 F Condens 7. Überprüfung und Wartung Überprüfung und Wartung Allgemeine Hinweise ACHTUNG Eine jährliche Inspektion ist vorgeschrieben. Es wird empfohlen, einen Wartungsvertrag abzuschließen. Die Wartungsarbeiten sind durch qualifiziertes Fachpersonal auszuführen. Es dürfen nur Originalersatzteile verwendet werden. Schornsteinfeger-Informationen ACHTUNG Eine Reinigung durchführen mindestens einmal...

  • Seite 56: Kontrolle Des Wasserdrucks

    7. Überprüfung und Wartung PLU 153 F Condens 7.3.1. Kontrolle des Wasserdrucks Der Wasserdruck muss mindestens 0.8 bar betragen. Wenn der Wasserdruck kleiner als dieser Wert ist, Wasser in die Anlage nachfüllen. Eine zu plötzlichen Eintritt kalten Wassers in den heißen Heizkessel vermeiden.

  • Seite 57: Kesselkörper Reinigen

    PLU 153 F Condens 7. Überprüfung und Wartung 7.4.1. Kesselkörper reinigen M001980-A 1. Die Luftzufuhrschlauch von der Brennerdüse lösen. 2. Das Brennerkabel trennen. 3. Die 4 Bundschrauben mit Flachscheiben lösen. Die Brennertür öffnen. ACHTUNG Die chemische Reinigung ist bei diesem Heizkesseltyp nicht zulässig.

  • Seite 58: Abgaswärmetauscher Und Kondensat-Neutralisationsanlage Reinigen

    7. Überprüfung und Wartung PLU 153 F Condens 7.4.2. Abgaswärmetauscher und Kondensat- Neutralisationsanlage reinigen ACHTUNG Die Wartung des Abgaswärmetauschers und der Neutralisationsanlage sind mindestens einmal jährlich durch einen qualifizierten Fachmann vorzunehmen. Ohne jährliche Wartung kann der Siphon verstopfen, wodurch das Kondensat nicht mehr ablaufen kann und die Abgasleitungen zusetzt, sodass es zu Betriebsstörungen des Heizkessels kommt.

  • Seite 59: System Für Die Neutralisierung Des Kondensats

    PLU 153 F Condens 7. Überprüfung und Wartung 1. Hintere Verkleidung abmontieren. 2. Obere Isolierung abmontieren. M001863-A 3. Inspektionsklappe vom Wärmetauscher abnehmen. Muttern und Unterlegscheiben abmontieren. 4. Wärmetauscher mit Wasser spülen. Dichtung der Inspektionsklappe kontrollieren. Gegebenenfalls austauschen (Durch diese Inspektionsklappe wird der Wärmetauscher abgedichtet).

  • Seite 60: Reinigen Der Verkleidung Und Der Scheibe

    7. Überprüfung und Wartung PLU 153 F Condens 7.4.4. Reinigen der Verkleidung und der Scheibe 4 Nur Seifenwasser und einen Schwamm verwenden. 4 Mit klarem Wasser nachspülen. 4 Mit einem weichen Tuch oder einem Fensterleder trocknen. M001981-A Batterien auswechseln Ab Werk befinden sich 2 Batterien im Gehäuse. Wenn das Symbol D auf dem Display blinkt, die Batterien auswechseln.

  • Seite 61: Wartung Der Leitungen Des Luft/Abgas-Anschlussstutzens

    PLU 153 F Condens 7. Überprüfung und Wartung Wartung der Leitungen des Luft/Abgas-Anschlussstutzens 4 Reinigungsdeckel öffnen oder Leitungen abnehmen. 4 Das Innere der Leitungen mit einer Kunststoffbürste (nicht im Lieferumfang enthalten) reinigen. 4 Die Dichtheit überprüfen. 4 Dei Flanschdichtungen sowie die Leitungskomponenten austauschen, wenn diese nicht mehr vollständig dicht sind.

  • Seite 62: Bei Störungen

    8. Bei Störungen PLU 153 F Condens Bei Störungen Fehldercodes Bei Störungen des Geräts zeigt die Easymatic Regelung einen Fehlercode an. 4 Notieren Sie den angezeigten Code. 4 In der Tabelle nachsehen. 4 Das Problem lösen. Anzeige der Fehler Vermutliche Ursachen Überprüfung/Lösung...

  • Seite 63: Ersatzteile

    PLU 153 F Condens 9. Ersatzteile Ersatzteile Allgemeine Angaben Wenn bei Inspektions- oder Wartungsarbeiten festgestellt wurde, dass ein Teil des Heizkessels ausgewechselt werden muss, verwenden Sie in diesem Fall ausschließlich Original-Ersatzteile oder empfohlene Ersatzteile und Materialien. Bei Bestellung der Ersatzteile, ist es unbedingt nötig die Artikel-Nummer des gewünschten Ersatzteils anzugeben.

  • Seite 64: Abgaswärmetauscher

    9. Ersatzteile PLU 153 F Condens Kennziffern Artikel-Nr. Bezeichnung 200017206 Kesselkörper 123192 Unteres Scharnier 123193 Oberes Scharnier 181532 Brennertür komplett 702310 Brennertürisolierung komplett 181535 Hintere Brennertür-Isolierung 181534 Brennertür-Zwischenisolierung 181533 Vordere Brennertür-Isolierung 123196 Achse für Brennertür 121870 Silikondichtung, Durchmesser 10.5 Länge 1 M 300006328 Klappe der Brennertür...

  • Seite 65: Kesselkörperisolierung

    PLU 153 F Condens 9. Ersatzteile Kennziffern Artikel-Nr. Bezeichnung 300022332 Abgaswärmetauscher 200017275 Reinigungsdeckel + Dichtungen 300021729 Reinigungsdeckel-Dichtung Abgaswärmetauscher AWR 300021740 Zwischendichtung Reinigungsdeckel Abgaswärmetauscher AWR 300022182 Reinigungsdeckel Abgaswärmetauscher AWR 200017637 Komplette Stutze 200017638 Satz Düsendichtung + Silikon 0290236 Bogen 1" 182085 Edelstahlschlauch Länge 350 mm...

  • Seite 66: Schaltfeld

    9. Ersatzteile PLU 153 F Condens 9.2.4. Schaltfeld 77 78 74 75 M002010-A Kennziffern Artikel-Nr. Bezeichnung 200016803 Schaltfeld, komplett 300020782 Platinenträger 200007080 Steuerrelaisplatine 300009075 Stromzufuhr-Stecker 3-polig 200006051 VA+CS-Stecker 4-polig 300009074 Pumpe A/VS-Stecker 3-polig 702307 Fühler KVT60 Länge 1 M 300008953 Stecker RAST 5 2 Stk. SCH 300008954 2 poliger RAST 5 Stecker Raumfühler A...

  • Seite 67: Verkleidung

    PLU 153 F Condens 9. Ersatzteile Kennziffern Artikel-Nr. Bezeichnung 300020753 Folie Frontabdeckung 180407 Leitungsschutzschalter 4A TS710/4A 121083 Flach-Thermometer 120888 Ein/Aus Schalter grün 181961 Zweipoliger Momentan-Umschalter 122768 Sicherheitstemperaturbegrenzer 200006700 Dialog-Fernbedienung Modul 300010232 Klappe für Fernbedienung 200016423 Modulbefestigung 96550357 Flacher Steckverbinder 8-polig...

  • Seite 68: Brenner + Zubehör Zuluft-Abgassystem

    9. Ersatzteile PLU 153 F Condens 9.2.6. Brenner + Zubehör Zuluft-Abgassystem M002016-B Kennziffern Artikel-Nr. Bezeichnung 100014311 Brenner, komplett 104586 Schlüssel 6 Seiten 4 mmEntleerungshahn 1/2" 300020711 Öl-Entlüfter TIGERLOOP 300020871 Filter 300011211 Anschlußmuffe 125921 Lippendichtung ø 125 mmSilikon 125920 Lippendichtung ø 80 mmSilikon...
  • Seite 69 PLU 153 F Condens 9. Ersatzteile 04/03/2010 - 300021865-001-B...
  • Seite 70 9. Ersatzteile PLU 153 F Condens 04/03/2010 - 300021865-001-B...
  • Seite 72 T000249-B © Impressum Alle technischen Daten im vorliegenden Dokument sowie die Zeichnungen und Schaltpläne verbleiben in unserem alleinigen Eigentum und dürfen ohne vorherige schriftliche Genehmigung nicht reproduziert werden. 04/03/2010...
