6. Inbetriebnahme
0
2
4
6
8
10
12
bar
F
#
!
AUTO
% $
STD
0
2
4
6
8
10
12
bar
F
#
!
AUTO
% $
STD
0
2
4
6
8
10
12
bar
F
#
!
AUTO
% $
STD
100
14
16
18
20
22
24
<
:
14
16
18
20
22
24
<
:
14
16
18
20
22
24
<
:

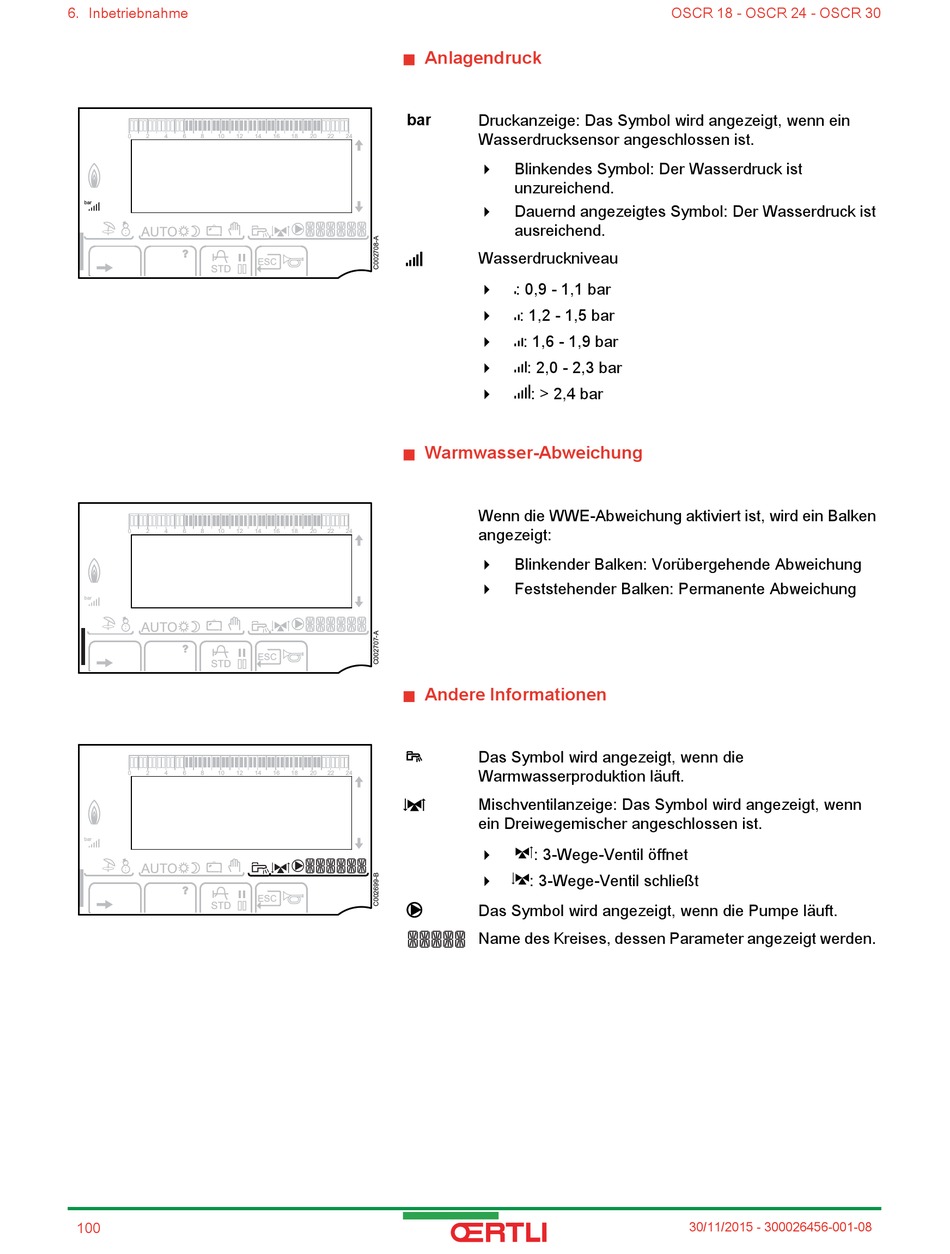

Druckanzeige: Das Symbol wird angezeigt, wenn ein
Wasserdrucksensor angeschlossen ist.
Blinkendes Symbol: Der Wasserdruck ist
unzureichend.
Dauernd angezeigtes Symbol: Der Wasserdruck ist
ausreichend.
Wasserdruckniveau
: 0,9 - 1,1 bar
: 1,2 - 1,5 bar
: 1,6 - 1,9 bar
: 2,0 - 2,3 bar
: > 2,4 bar
Wenn die WWE-Abweichung aktiviert ist, wird ein Balken
angezeigt:
Blinkender Balken: Vorübergehende Abweichung
Feststehender Balken: Permanente Abweichung
Das Symbol wird angezeigt, wenn die
Warmwasserproduktion läuft.
Mischventilanzeige: Das Symbol wird angezeigt, wenn
ein Dreiwegemischer angeschlossen ist.
: 3-Wege-Ventil öffnet
: 3-Wege-Ventil schließt
Das Symbol wird angezeigt, wenn die Pumpe läuft.
Name des Kreises, dessen Parameter angezeigt werden.
OSCR 18 - OSCR 24 - OSCR 30
30/11/2015 - 300026456-001-08
