DISPLAY LINE
ITALIANO
ISTRUZIONI PER L'USO
EFFETTO VENTO-ACQUA-FUOCO (C52139:15 rpm - C52140: 2 rpm)
Il presente foglio di istruzioni deve essere letto unitamente al manuale di istruzioni fornito
con il proiettore sul quale si intende montare questo accessorio.
Questo accessorio può essere montato sui proiettori Display Line provvisti di guide elettrificate,
in abbinamento con il supporto portaobiettivo (fornito di serie con il proiettore) e con un obiettivo.
Può essere montato singolarmente o in combinazione con altri accessori.
MONTAGGIO SINGOLO

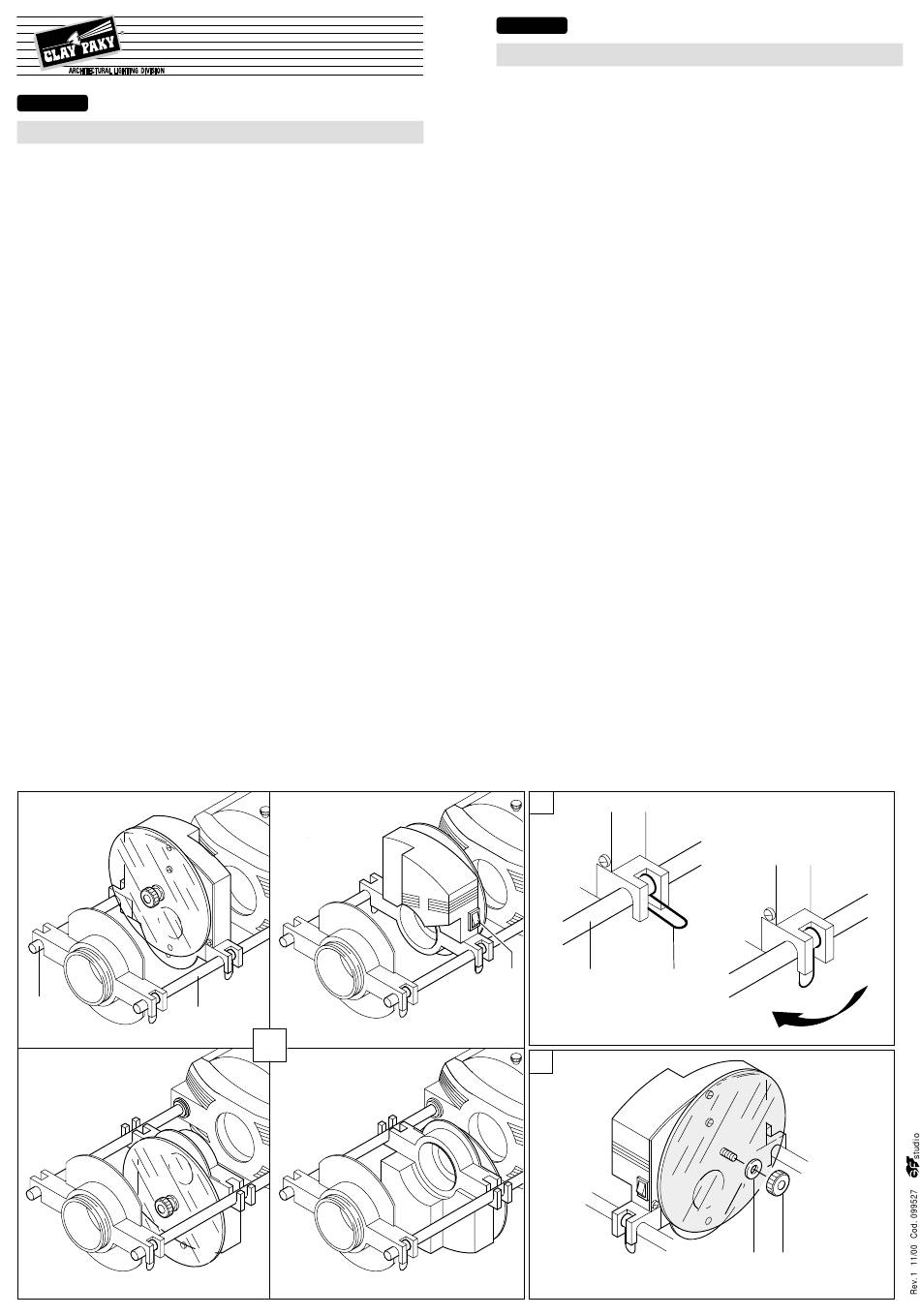

Fig. 1 - L'accessorio può essere collocato al di sopra oppure al di sotto delle due guide
elettrificate (A) con la ruota rivolta indifferentemente verso l'obiettivo oppure verso il corpo
illuminante. Assicurarsi che l'interruttore (B) sia in posizione di spento «O».
Fig. 2 - Ruotare verso l'esterno le due mollette di fissaggio (C), inserire l'accessorio sulle guide
(A) e ricercare la migliore posizione, quindi fissarlo ruotando verso l'interno le mollette di
fissaggio (C) fino allo scatto.
MONTAGGIO IN COMBINAZIONE CON ALTRI ACCESSORI
Fare riferimento alle istruzioni per l'uso degli altri accessori. Come norma generale fare
attenzione, nel montaggio, a non far entrare in contatto fra loro le parti in movimento dei diversi
accessori.
FUNZIONAMENTO
L'accessorio funziona in maniera automatica, per avviarlo posizionare su «I» l'interruttore (B).
SOSTITUZIONE RUOTA EFFETTO
Fig. 3 - Allentare il volantino (D), sfilare la rondella (E) ed estrarre la ruota da sostituire. Ripetere
le operazioni in senso inverso per inserire la nuova ruota effetto.
MANUTENZIONE
L'accessorio non richiede alcuna manutenzione ordinaria e in caso di malfunzionamento deve
essere affidato a un tecnico autorizzato. La pulizia periodica della ruota va effettuata con un
panno antistatico oppure con un panno morbido e un detersivo per vetro non corrosivo.
CORREZIONE DI SEMPLICI ANOMALIE DI FUNZIONAMENTO
La ruota effetto non gira regolarmente:
• Verificare che il proiettore sia acceso e che l'interruttore (B) dell'accessorio sia in posizione «I».
• Accertarsi che vi sia contatto fra le mollette di fissaggio (C) e le guide elettrificate (A).
• Accertarsi che la ruota non sia bloccata dal contatto con altri accessori.
Si notano aloni sulla proiezione:
• Effettuare l'operazione di pulizia periodica.
A
A
1
ENGLISH
OPERATING INSTRUCTIONS
WATER-WIND-FIRE EFFECT (C52139:15 rpm - C52140: 2 rpm)
This instructions sheet must be read together with the instructions manual supplied with
the projector to be fitted with this accessory.
This accessory can be fitted on Display Line projectors equipped with electrified rails, in
conjunction with the lens holder mounting (supplied as standard with the projector) and with a
lens. It can be mounted on its own or in combination with other accessories.
INDEPENDENT INSTALLATION
Fig. 1 - This accessory can be placed above or below the two electrified rails (A) with the wheel
turned towards either the lens or the light source. Make sure the switch (B) is on «O».
Fig. 2 - Turn the two fixing clips (C) outwards, fit the accessory on the rails (A) and find the best
position. Then secure it by turning the fixing clips (C) inwards until they click home.
INSTALLATION IN COMBINATION WITH OTHER ACCESSORIES
Refer to the operating instructions of the other accessories. In general, make sure that the
moving parts of the various accessories cannot come into contact with each other.
OPERATION
The accessory works automatically when switch (B) is set to «I».
CHANGING THE EFFECT WHEEL
Fig. 3 - Loosen knob (D), remove washer (E) and extract the wheel you want to change.
Repeat the steps in reverse to fit the new effect wheel.
MAINTENANCE
This accessory requires no routine maintenance and, in the event of malfunctioning, it must be
passed over to an authorized technician. Clean the effect wheel periodically with an anti-static
cloth or a soft cloth and a non-corrosive cleaning product for glass.
BASIC TROUBLESHOOTING
Effect wheel movement problems:
• Check that the projector is on and the switch (B) of the accessory is on «I».
• Make sure that there is contact between the fixing clips (C) and the electrified rails (A).
• Check that the wheel is not jammed by contact with other accessories.
Rings are seen on the projection:
• Perform routine cleaning.
2
A C
B
3
E D
