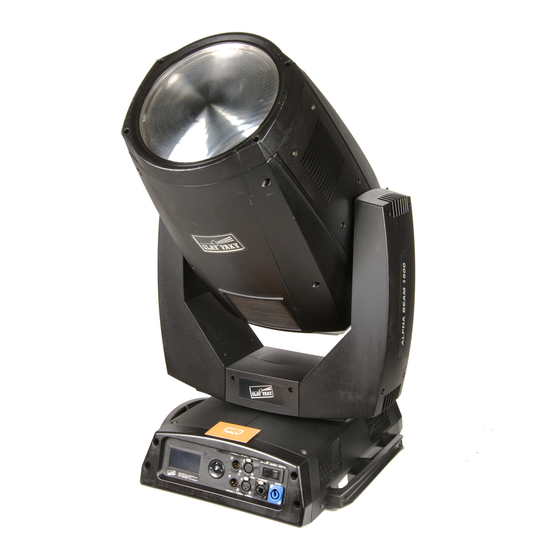

ALPHA BEAM 1500
BEDIENUNGSANLEITUNG
Herzlichen Glückwunsch zu Ihrer Wahl eines Produkts Clay Paky!
Wir danken Ihnen für das uns entgegengebrachte Vertrauen und
möchten Sie daran erinnern, dass auch bei der Herstellung dieses
Produkts - wie bei allen Produkten des großen Sortiments von Clay
Paky - auf höchste Qualität Wert gelegt wurde, um Ihnen immer
hervorragende Leistungen zu garantieren und Ihre Erwartungen und
Anforderungen stets bestens erfüllen zu können.
Lesen Sie diese Bedienungsanleitung bitte ganz durch und bewahren
Sie sie für späteres Nachschlagen sorgfältig auf. Die Kenntnis der
darin enthaltenen Informationen und die strikte Befolgung der
Anweisungen ist die Voraussetzung für eine korrekte und sichere
Installation, Benutzung und Wartung des Geräts.
Diese Bedienungsanleitung muss das Gerät stets begleiten. Die
Firma CLAY PAKY S.p.A. übernimmt keine Haftung für Schäden an
dem Gerät bzw. sonstige Sach- und Personenschäden, die durch
eine nicht mit den Anweisungen dieser Bedienungsanleitung
konforme Installation, Benutzung und Wartung verursacht werden.
Die Firma CLAY PAKY S.p.A. behält sich das Recht vor, die in der
vorliegenden Bedienungsanleitung enthaltenen Daten jederzeit und
ohne vorherige Benachrichtigung zu ändern.
1
1
C61310
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Clay Paky ALPHA BEAM 1500
Inhaltszusammenfassung für Clay Paky ALPHA BEAM 1500
-
Seite 1: Inhaltsverzeichnis
Anweisungen dieser Bedienungsanleitung Technische Daten konforme Installation, Benutzung und Wartung verursacht werden. Die Firma CLAY PAKY S.p.A. behält sich das Recht vor, die in der Ursachen und Abhilfe bei Betriebsstörungen vorliegenden Bedienungsanleitung enthaltenen Daten jederzeit und ohne vorherige Benachrichtigung zu ändern. -
Seite 2: Informationen Zur Sicherheit
Sie, diese Batterie, nachdem sie verbraucht ist, gemäß den geltenden Vorschriften zu entsor- gen. Die Anleitungen, wie die Batterie aus dem Gerät zu nehmen ist, finden Sie auf www.clay- paky.it Die Produkte, auf die sich diese Bedienungsanleitung bezieht, entsprechen folgenden EG- Richtlinien: • Niederspannungsrichtlinie 2006/95/EG • Elektromagnetische Verträglichkeit 2004/108/EG ALPHA BEAM 1500... -
Seite 3: Auspacken Und Vorbereiten
Lampe 1500 W (im Projektor installiert) 099397 2 x 183102/802 Packungsinhalt - Abb. 1 UNLOCKED LOCKED LOCKED UNLOCKED Blockierung und Freigabe der PAN-Bewegung (je 90°) - Abb. 2 Blockierung und Freigabe der TILT-Bewegung (je 45°) - Abb. 3 ALPHA BEAM 1500... -
Seite 4: Installation Und Inbetriebnahme
ACHTUNG: Sofern der Projektor nicht auf dem Fußboden installiert ist, ist die Montage des Sicherheitsseils zwingend vorgeschrieben. (Code 105041/003 auf Anfrage lieferbar). Dieses muss an der Haltestruktur des Projektors befestigt und anschließend an dem in der Mitte der Unterseite vorhandenen Befestigungspunkt eingehakt werden. Anschluss und Abtrennen des Netzkabels - Abb. 5 ALPHA BEAM 1500... -
Seite 5: Steuerpult
Befindet es sich hingegen im Eingabemodus für das Menü, kehrt die Anzeige automatisch in den Ruhezustand zurück, sofern nach Ablauf einer Wartezeit von ca. 30 Sekunden keine Taste gedrückt wird. In diesem Fall wird ein eventuell geänderter Wert, der aber noch nicht mit der Taste bestätigt wurde, annulliert. ➔ Weiter ALPHA BEAM 1500... -
Seite 6: Verwendung Des Menüs
Stromnetz angeschlossen ist. Um das Display vorübergehend einzuschalten und damit Zugriff auf die Vorgaben zu erhalten, braucht man nur drücken. Nachdem man die gewünschten Einstellungen vorgenommen hat, schaltet sich das Display nach einer Wartezeit von 30 Sekunden wieder aus. ALPHA BEAM 1500... -
Seite 7: Hauptmenü
Shutter Display Default Setting Preset User Preset 1 User Preset 2 User Preset 3 Manual Access code Lamp Test Pan / Tilt Advanced Control 1234 Colour Reset Upload Firmware Beam Channel Setup Model Gobo Calibration ➔ Weiter ALPHA BEAM 1500... -
Seite 8: Dmx Address
1) Drücken Sie - auf dem Display erscheint die derzeitige Universe-Adresse. 2) Mit den Tasten UP , DOWN , RIGHT() die Universe-Adresse einstellen. 3) Drücken Sie , um die Wahl zu bestätigen oder LEFT um die derzeitige Einstellung beizubehalten. ALPHA BEAM 1500... -
Seite 9: Menüoptionen
- auf dem Display erscheint die derzeitige Einstellung (On oder Off). 2) Mit den Tasten UP und DOWN die Optimierung des Farbwechsels freigeben (On) oder sperren (Off). drücken, um die Wahl zu bestätigen oder LEFT , um die derzeiti- ge Einstellung beizubehalten. ➔ Weiter ALPHA BEAM 1500... - Seite 10 2) YES wählen, um die Wahl zu bestätigen oder NO, um die derzeitige Einstellung beizubehalten. OPTION DEFAULT Lamp Dmx Invert Pan Invert Tilt Swap Pan-Tilt Encoder Pan-Tilt Colour mixing Fixed Wheel Shortcut Shutter on error Dimmer on Shutter Display ALPHA BEAM 1500...
-
Seite 11: System Version
CPU brd x.x.x elektronischen Karte des Projektors. System com.dev Version 0: PT-3f CPU brd (CPU-Karte) 1: 8-Ch 0: PT-3f (Karte Pan / Tilt) 2: 8-Ch 1: 8-Ch (Karte 8 Kanäle) 2: 8-Ch (Karte 8 Kanäle) ➔ Weiter ALPHA BEAM 1500... -
Seite 12: Manual Control
- auf dem Display wird der erste Kanal angezeigt. 2) Mit den Tasten UP und DOWN den gewünschten Kanal wählen. drücken und mit den Tasten UP und DOWN gewünschten DMX-Pegel wählen (Wert zwischen 0 und 255). 4) LEFT drücken, um zur nächsthöheren Ebene zurückzukehren. ALPHA BEAM 1500... -
Seite 13: Advanced Menu
Ermöglicht es, die Defaultwerte (128) aller Kanäle wiederherzustellen. drücken, auf dem Display erscheint eine Bestätigungsmeldung (Reset calibration to factory default ?). 2) YES wählen, um die Defaultwerte wiederherzustellen oder NO, um die derzeitige Einstellung beizubehalten und zur nächsthöheren Ebene zurückzukehren. ALPHA BEAM 1500... -
Seite 14: Wartung
WARTUNG 1/4 Turn 1/4 Turn Sperren und Entsperren der Bewegungen Pan und Tilt - Siehe die Anweisungen im Abschnitt AUSPACKEN UND VORBEREITEN. Öffnen der Effektmodule - Abb. 11. Schließen der Effektmodule - Abb. 12. ALPHA BEAM 1500... - Seite 15 Öffnen und Schließen des Lampenfachs - Abb. 13 Einstellung der Lampe - Abb. 15 Um die Lampe zu zentrieren, die drei Einstellschrauben regulieren, wie in der Abbildung dargestellt. Lower Side Öffnen und Schließen Lüfterhalterung (lower side) - Abb. 16 ➔ Weiter ALPHA BEAM 1500...
- Seite 16 084702/001 085910/001 085601/001 Auswechseln der festsitzenden Gobos (Ø 31,5 mm - Abbildung max. 25 mm - Dicke max. 1 mm) - Abb. 18 ACHTUNG: Setzen Sie sich mit Clay Paky in Verbindung, bevor Sie angepasste Gobos verwenden. ALPHA BEAM 1500...
- Seite 17 Auswechseln der rotierenden Gobos (Ø 37.5 mm - Abbildung max. 25 mm - Dicke max. 1 mm) - Abb. 20 WICHTIG: Auf den Rädern der rotierenden Gobos nur Glasgobos verwenden. ACHTUNG: Setzen Sie sich mit Clay Paky in Verbindung, bevor Sie angepasste Gobos verwenden. DICHROITISCHE GLASGOBOS TYP 1...
- Seite 18 Arbeiten umfasst: • Allgemeine Reinigung der Innenteile. • Nachschmierung aller Teile, die ständiger Reibung ausgesetzt sind, mit den von Clay Paky gelieferten speziellen Schmiermitteln. • Allgemeine Sichtkontrolle der inneren Bauteile, Verdrahtungen, mechanischen Teile usw. • Elektrische, fotometrische und funktionelle Kontrollen; eventuelle Reparaturen.
- Seite 19 Lower Side Auszug Effekt-Module: vorbereitende Arbeiten - Abb. 23 ➔ Weiter ALPHA BEAM 1500...
- Seite 20 Upper Side Auszug Effekt-Module - Abb. 24 WICHTIG: Die Module an der Halterung und nicht an Einzelteilen anpacken, die beschädigt werden könnten. Einsatz der Effekt-Module: die in den Abbildungen 24 und 25 gezeigten Arbeiten in umgekehrter Reihenfolge ausführen. ALPHA BEAM 1500...
- Seite 21 Upper Side Auszug Effekt-Module - Abb. 25 WICHTIG: Die Module an der Halterung und nicht an Einzelteilen anpacken, die beschädigt werden könnten. Einsatz der Effekt-Module: die in den Abbildungen 24 und 25 gezeigten Arbeiten in umgekehrter Reihenfolge ausführen. ALPHA BEAM 1500...
-
Seite 22: Technische Daten
Übertragungskabel der Signale defekt oder nicht verbunden. Kabel ersetzen. Fehlerhafte Adressierung. Adressen überprüfen (siehe Anweisungen). Defekt in den Elektronikschaltungen. Einen autorisierten Techniker anfordern. Bruch der Linsen oder des Reflektors. Einen autorisierten Techniker anfordern. Ablagerung von Staub oder Fett. Reinigen (siehe Anweisungen). ALPHA BEAM 1500... -
Seite 23: Kanalfunktionen
KANALFUNKTIONEN ALPHA BEAM 1500 CHANNEL MODE CHANNEL STANDARD VECTOR CYAN CYAN MAGENTA MAGENTA YELLOW YELLOW COLOUR WHEEL COLOUR WHEEL STOP / STROBE STOP / STROBE DIMMER DIMMER DIMMER FINE DIMMER FINE IRIS IRIS STATIC GOBO CHANGE STATIC GOBO CHANGE ROTATING GOBO CHANGE... - Seite 24 0 - 3 0.0 - 1.2 CLOSED IMPORTANT: The lamp dim to half power 1 second after the channel stay at 0% level. The lamp goes back to full power when the channel level is put higher than 0%. ALPHA BEAM 1500...
- Seite 25 GOBO 1 SHAKE, FAST SPEED 51.0 GOBO 1 SHAKE, SLOW SPEED 112-129 44.0-50.5 GOBO 6 93-111 36.2-43.7 GOBO 5 75-92 29.5-36.0 GOBO 4 56-74 22.0-29.0 GOBO 3 38-55 14.7-21.7 GOBO 2 19-37 7.5-14.2 GOBO 1 0-18 0-7.0 WHITE ➔ Continua ALPHA BEAM 1500...
- Seite 26 EFFECT (Tilt conventionally represented at 14% and option Invert Tilt Off) FROST INSERTED FROST EXCLUDED • FOCUS - channel 17 Operation with option InvertPan (Tilt conventionally represented at 14% and option Invert Tilt Off) EFFECT NEAR DISTANT ALPHA BEAM 1500...
- Seite 27 • LAMP CONTROL (only with option LAMP DMX On) - channel: 24 Operation with option Invert Tilt (Pan conventionally represented at 0% and option Invert Pan Off) IMPORTANT: Alpha Beam 1500 is not provided with hot restrike igniter EFFECT LAMP ON (FULL POWER) Lamp ignition after 5 s in full power levels.
- Seite 28 Fixed Gobo - Rotating Gobo Change TIME TABLE Seconds Seconds Seconds Seconds Seconds Seconds Full 10.2 10.4 10.6 Follow cue Data CLAY PAKY - Via Pastrengo, 3/b - 24068 Seriate (BG) Italy - Tel. +39-035-654311 - Fax +39-035-301876 - www.claypaky.it S.p.A.
