SW2-4: AM-Signalisierung
Ein: AM an Störungs- und Alarm-Relais. Der AM-Alarm wird
über die Alarm- sowie über die Störungsausgänge signalisiert
(Werkseinstellung).
Hinweis:
Diese Konfiguration ist bei EN 50131 Grad 3
vorgeschrieben.
Aus: AM nur an Störungsrelais. Der AM-Alarm wird über den
Störungsausgang signalisiert.

AM-Kalibierung

Während des Startvorgangs kalibriert sich der AM-Schaltkreis
auf seine Umgebung. Dabei müssen Sie gewährleisten, dass
sich die Umgebung in einem Abstand von 1 m vom Melder
innerhalb von 60 s nach dem Startvorgang nicht verändert.
Andernfalls können falsche AM-Alarmmeldungen ausgelöst
werden, die nicht zurückgesetzt werden können.
Konfiguration des Erfassungsbereichs
Entfernen Sie die Abdeckungen (Abb. 8, Punkt 1) falls
erforderlich. Der geänderte Erfassungsbereich ist in
Abbildung 8, Punkt 3 bis 7 dargestellt.
Hinweis:
Falls beide Abdeckungen eingesetzt sind, ist die
Reichweite des Melders auf 6 m begrenzt
(Werkseinstellung).
Verändern Sie den Erfassungsbereich, indem Sie Teile
der Abdeckung herausbrechen (graue Darstellung in
Abbildung 8, Punkt 1). Die entsprechenden
Vorhangfragmente sind in Abbildung 8, Punkt 2
dargestellt..
Setzten Sie die passenden Spiegelabdeckungen falls
erforderlich ein. Siehe Abbildung 7, Punkt 1 für Details..
Vorsicht:
Das Entfernen der Aufkleber kann die
Spiegeloberfläche beschädigen.
Falls sich in der Nähe Objekte direkt unterhalb des
Melders befinden, setzten Sie die Abdeckmaske in die
Innenseite des Melderfensters ein (Werkseinstellung).
Hierdurch werden Teile des Vorhangs die nach unten auf
das Objekt gerichtet sind ausgeblendet, dessen Nähe
möglicherweise den Melder destabilisieren könnte. Siehe
Abbildung 7, Punkt 2.
Selbsttest
Der Melder führt eine kontinuierliche Prüfung der PIR-,
Mikrowellen- und AM-Schaltkreise durch. Eventuelle Defekte
werden als technische Störungen an die Zentrale gemeldet.
Ferntest
Über die Einbruchmeldezentrale kann der Melder aktiviert
werden, um einen Diagnosetest durchzuführen. Dabei wird in
den Gehtestmodus gewechselt (System unscharf und der
Ausgang WT sind aktiviert). Der Melder aktiviert das
Alarmrelais, wenn das Testergebnis positiv ist. Bei einem
negativen Testergebnis wird das Störungsrelais aktiviert.
Diese Funktion hängt ebenfalls von der Einstellung von SW1-5
ab. Siehe „SW1-5: Remote-Funktionalität" oben.
P/N 146553999-1 (ML) • REV D • ISS 23MAY12
Durchführen eines Gehtests
Es gibt zwei Möglichkeiten, den Gehtest-Modus zu aktivieren.
SW1-6 wird auf „LED ein" geschaltet, SW1-5 wird auf
„Remote aus" geschaltet
In diesem Modus ist die LED-Anzeige immer aktiviert
(durchgehender Gehtest-Modus).
SW1-6 wird auf „LED ein" geschaltet, SW1-5 wird auf
„Remote ein" geschaltet
Diese Einstellung aktiviert den Gehtest-Eingang (Klemme 6)
und den Scharf/Unscharf-Eingang (Klemme 8). Auf diese
Weise kann die LED-Anzeige über einen Gehtestausgang der
Zentrale im unscharfen Zustand aktiviert wird.
„Grüner" Modus
Wenn SW1-5 auf „Remote ein" geschaltet wird, ist der Radar
im Tag-Modus (ohne WT) deaktiviert, um den Stromverbrauch
zu senken. Der Melder arbeitet in diesem Fall ausschließlich
im PIR-Modus.
Hinweis:
Dieser Modus funktioniert nur, wenn die
Scharf/Unscharf Klemme an die Zentrale angeschaltet wurde.
Alarmspeicher
Wird SW1-5 auf „Remote ein" eingestellt, werden
Alarmzustände, die während des Scharf-Modus ausgelöst
wurden, im Speicher des Melders gespeichert. Sie werden
durch ein rot blinkendes LED-Signal angezeigt, sobald die
Einheit in den Unscharf-Modus wechselt (Gehtest deaktiviert).
Der Speicher wird gelöscht, sobald der Melder wieder in den
Scharf-Modus umschaltet.
Hinweis:
Schalten Sie SW1-6 auf „Aus", um zu verhindern,
dass der Alarmspeicher über die LEDs angezeigt wird. Siehe
„SW1-6: LEDs" oben.
LEDs und Ausgänge
Um die LED-Funktionalität zu aktivieren, schalten Sie SW1-6
auf „Ein". Anderenfalls sind die LEDs in allen Zuständen
deaktiviert. Weitere Einzelheiten finden Sie in Abschnitt „SW1-
6: LEDs" oben.

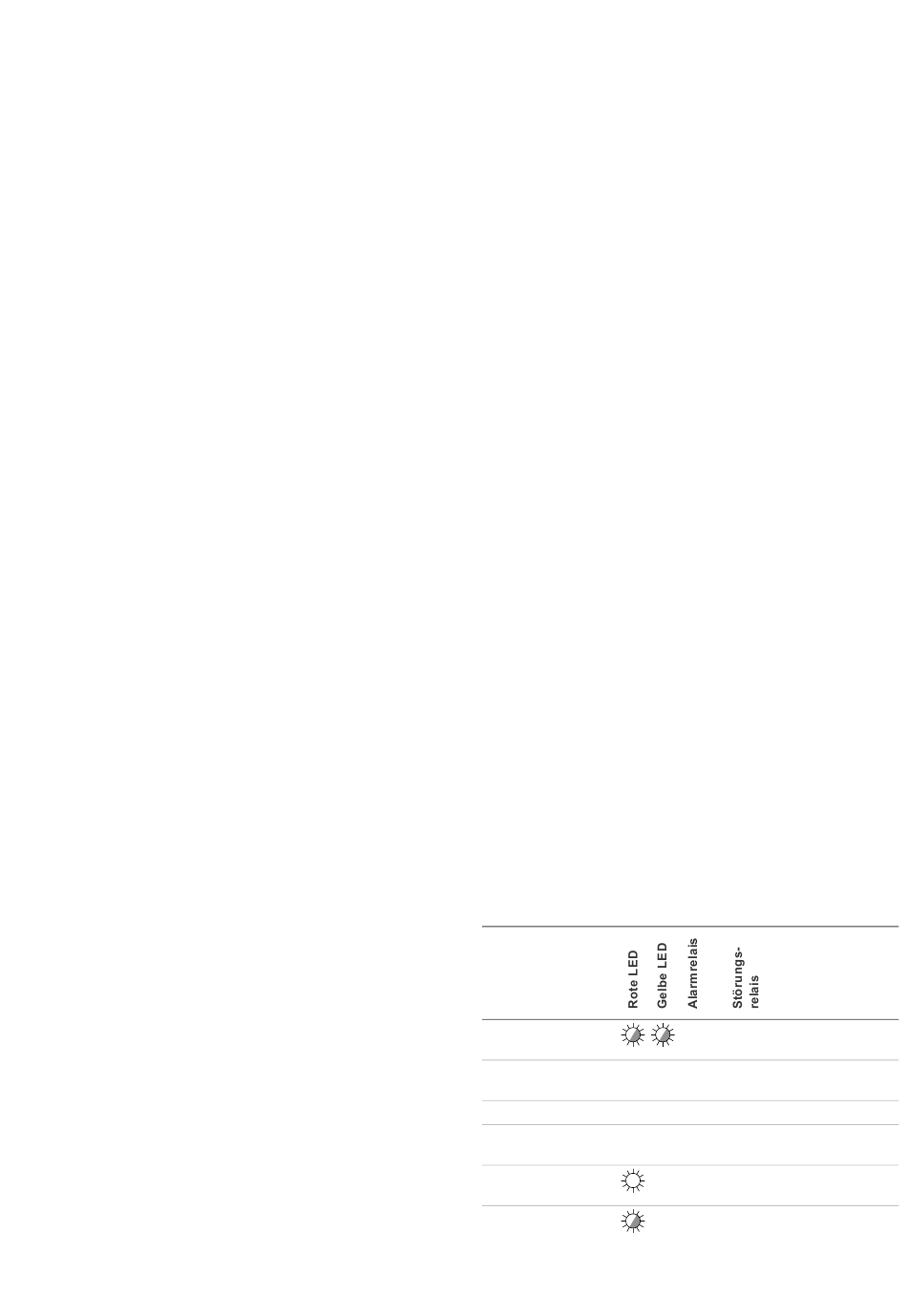

Tabelle 6: LEDs und Ausgänge
Status
Start
Unterspannung
PIR-Einbruchalarm
Mikrowellen-
Einbruchalarm
(Dual) Bewegungs-
/Einbruchalarm
Alarmspeicheranzeige
Zurücksetzen
G
G
Automatisch nach
60 s
O
O
Verwenden Sie die
korrekte Spannung
G
G
G
G
O
G
Automatisch nach 3 s
G
G
Schalten Sie in den
Scharfbetrieb
15 / 48
