D

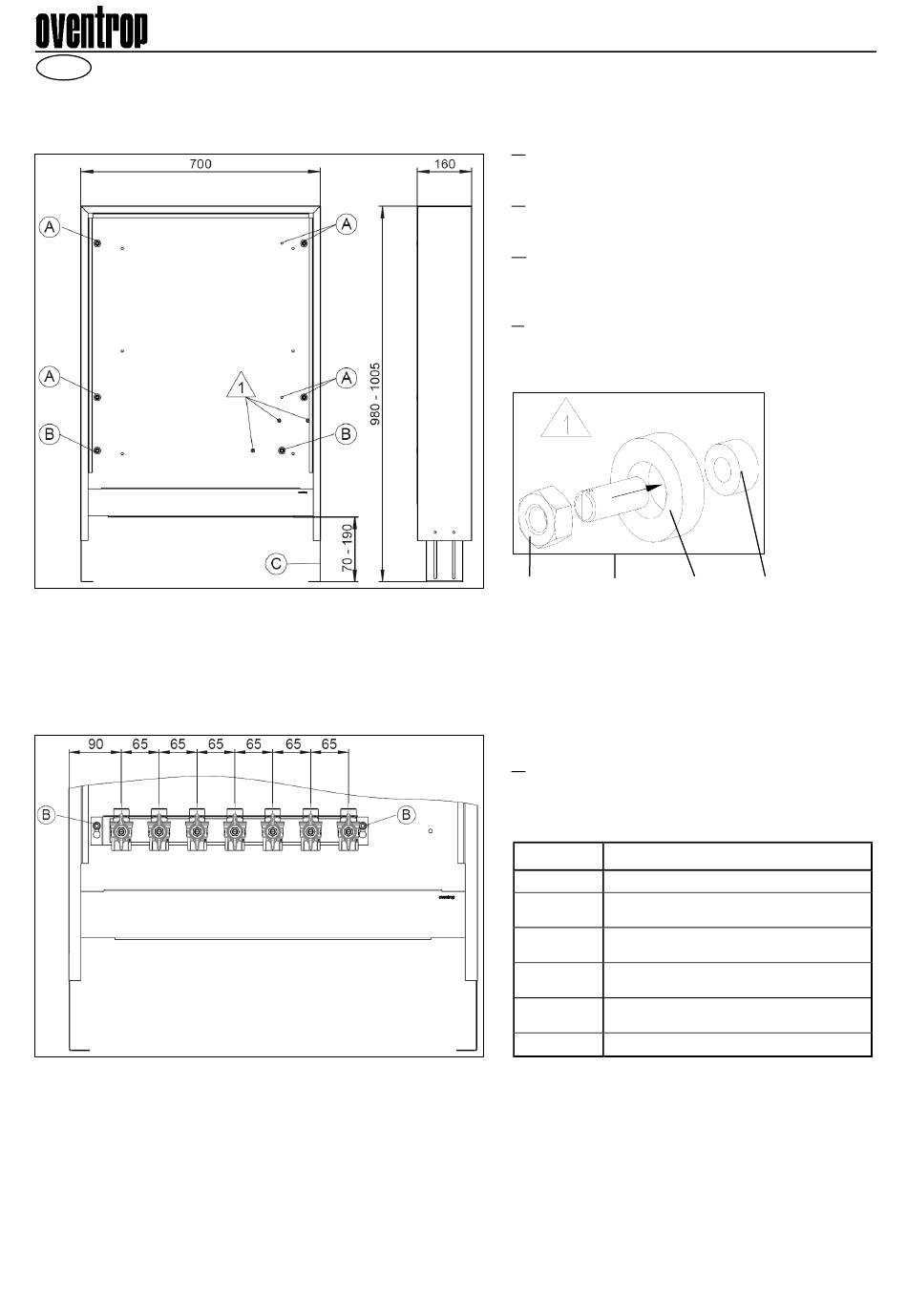

Aufputzschrank für Wohnungsstation „Regudis W"
Eine Übersicht der weltweiten Ansprechpartner finden Sie unter www.oventrop.de.
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon (02962) 82-0
Telefax (02962) 82-400
E-Mail: mail@oventrop.de
Internet: www.oventrop.com
Premium Armaturen + Systeme
A:
Befestigungsstift für „Regudis W"
B:
Befestigungsstift für Kugelhahn-Anschlussleiste
C:
Ausziehbare Füße mit Höhenmarkierung zur Ein-
stellung der Fußbodenaufbauhöhen (100 - 180 mm).
1:
Befestigungsstift für Halterung Membran-
ausdehnungsgefäß und Kugelhahn-Anschlussleiste
Montage:
Mutter
Gewindestift
Gummischeibe
• Gummischeibe über Gewindemutter legen
• Gewindestift in das Gewinde schrauben
Achtung! Die Einschraubtiefe des Stifts beachten
• Halterung/ Kugelhahnleiste einhängen
• mit Mutter fixieren
B:
Montageposition Kugelhahnanschlussleiste
geeignet für:
Art.Nr.
Bezeichnung
1341121
„Regudis W-HTF" GSWB
1341130
„Regudis W-HTF"
mit direktem Heizkreis
1341140
„Regudis W-HTF"
mit gemischtem Heizkreis
1341150
„Regudis W-HTF"
mit direktem Heizkreis
1341160
„Regudis W-HTF"
mit gemischtem Heizkreis
1341332
„Regudis W" Heizkreis-Trennsystem
Technische Änderungen vorbehalten.
134107180 09/2013
Montageanleitung
Gewindemutter
