NL
90
TAB. 2
M
24V
c.c.
22V
230V

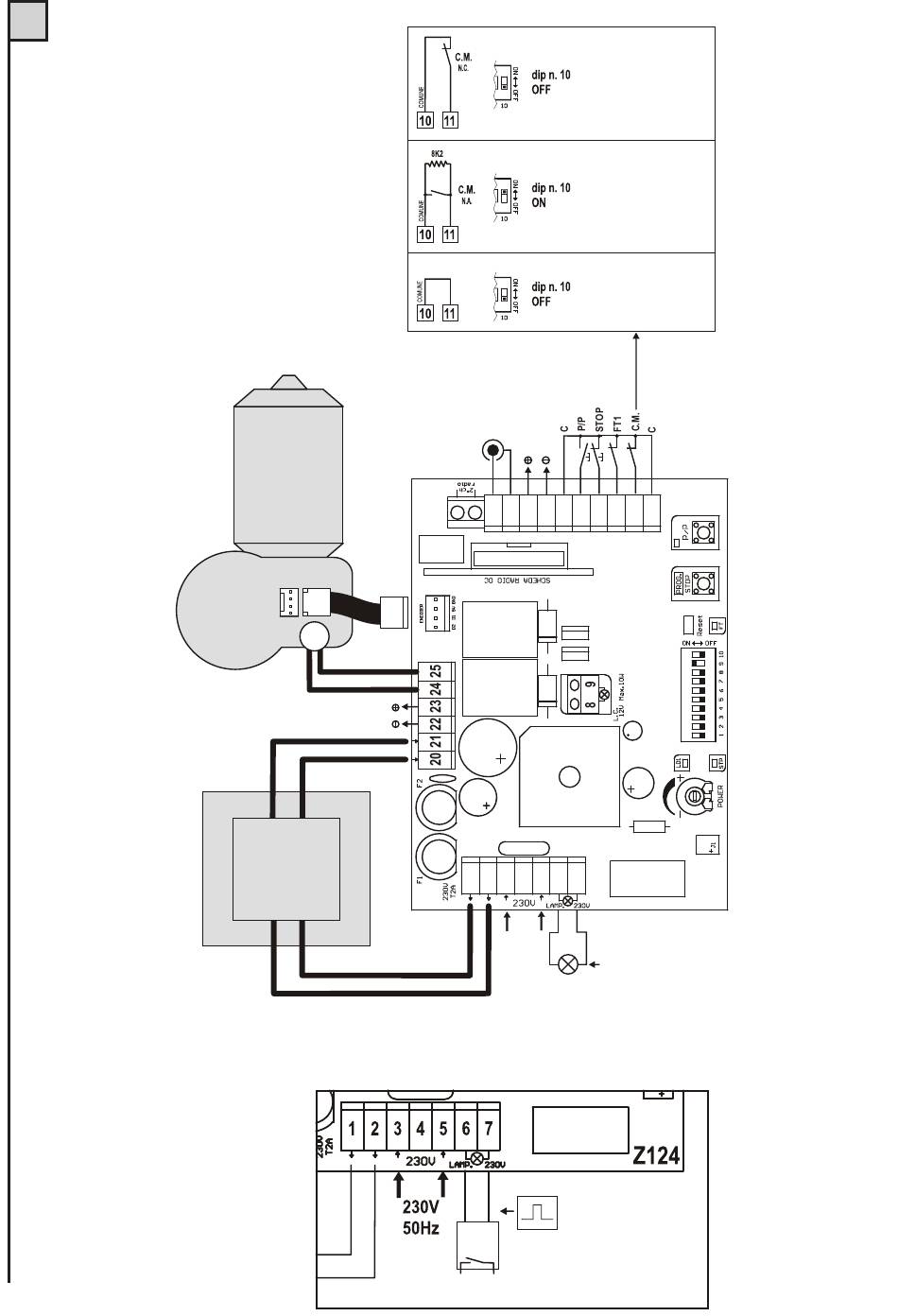

Afb. 15
Afb. 15B
Antenna
24V
c.c.
19 18 16
17
24V
c.c.
1 2 3 4 5
230V
50Hz
T
Aansluiting van
contactlijsten met
contact Normaal
Gesloten
Aansluiting van
contactlijsten met
contact Normaal Open
Overeenkomstig met
de regelgeving EN 12978
Niet gebruikte ingang.
Verbind klemmetje 11
met klemmetje 10 en zet
dip nr. 10 op OFF
15 14 13 12 11 10
6 7
Z124
Lampeggiante
230V max. 100W
(cambio funzione con
dip n. 3 e 4)
impulso 1"
230V max. 100W
(dip n. 3 ON e 4 OFF)
