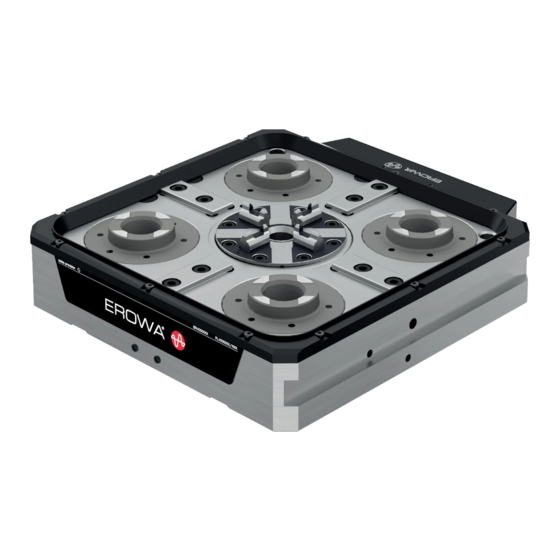

erowa UPC Bedienungsanleitung
Spannfutter mit its chuck 100p
Quicklinks
ER-070649
DOC-075542-00
UPC Spannfutter mit
ITS Chuck 100P
Sicherheit, Garantie, Haftung
und Serviceadressen siehe Bei-
lage A.
Verpackungsinhalt
überprüfen
1x
UPC Spannfutter mit ITS
Chuck 100P
10x Schrauben M12 x 55
1x
Schlauch rot Ø 4mm Län-
ge: 2.5m
Sicherheit
WARNUNG
Auf P1 darf keine Luft zugeführt
werden. Beschädigungsgefahr!

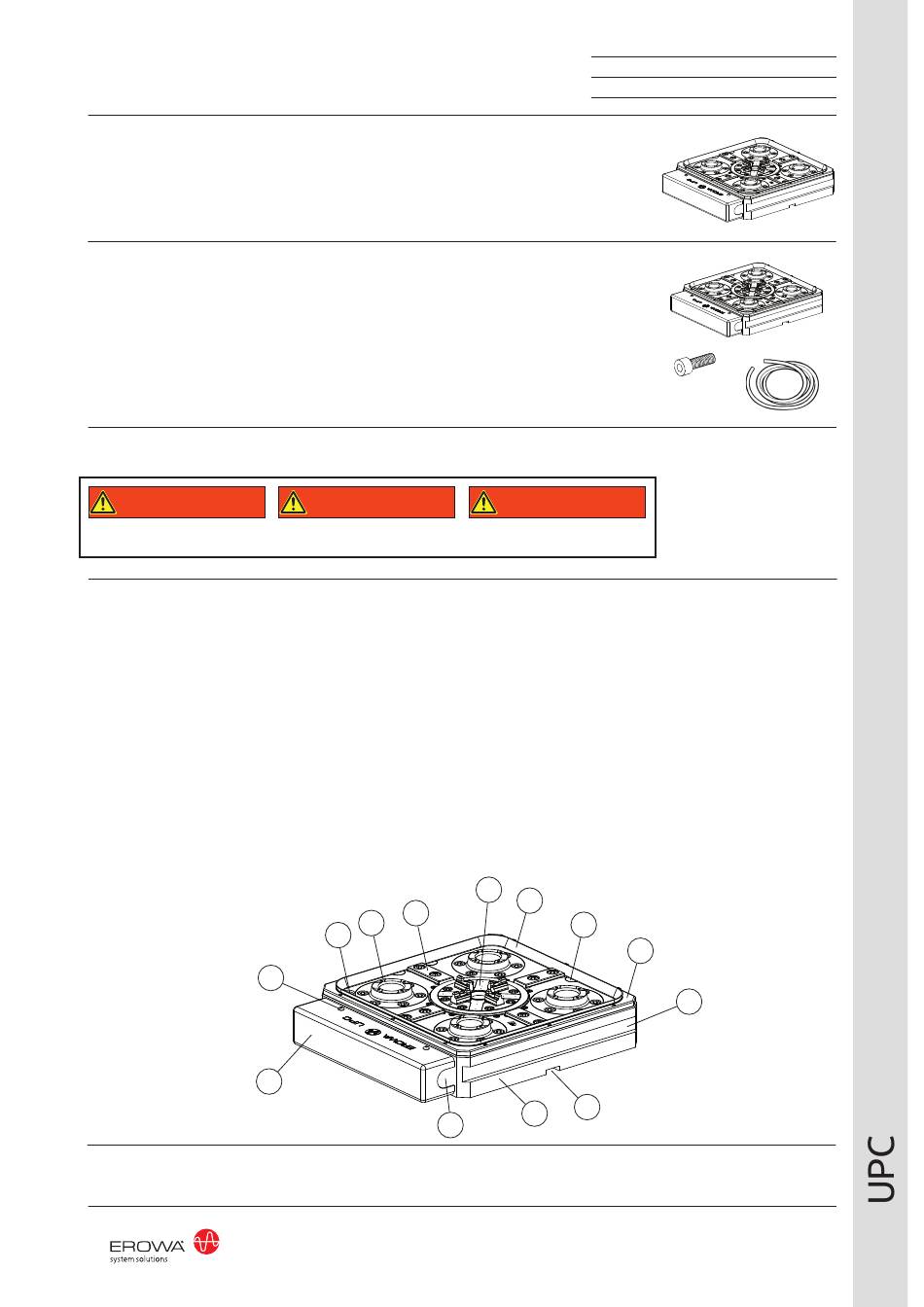

Bezeichnung der Teile
1
Abdeckhaube
2
Linsenschraube M4 x 6
3
Pneum.-Verteiler
4
Gehäuse
5
Lageorientierung
6
Z-Auflage (16 x)
7
Zentrierlineal (4 x)
8
Blech für Dichtung
9
Dichtung
10
ITS Chuck 100P
11
Abdeckzapfen
/
Befest-
gungsbohrung (10 x)
12
Spannute (2 x)
13
Ausfräsungen für Nuten-
steine (4 x)
UPC chuck with ITS
Chuck 100P
For safety, guarantee, liability
and service addresses, see Ap-
pendix A.
Check package contents
1x
UPC chuck with ITS Chuck
100P
10x Bolts M12 x 55
1x
Tube red Ø 4mm length:
2.5m
Safety
WARNING
Do not supply P1 with air since it
may be damaged!
Description of parts
1
Covering cap
2
Ovalhead bolt M4x6
3
Pneumatic distributor
4
Housing
5
Positioning
6
Z-support (16 x)
7
Centering rail (4 x)
8
Seal cover
9
Seal
10
ITS Chuck 100P
11
Covering peg / mounting
borehole (10 x)
12
Groove for chips (2 x)
13
Slots for tenon blocks (4 x)
7
6
5
2
1
Mandrin UPC avec ITS
Chuck 100P
Sécurité, garantie, responsabi -
lités et adresses de service :
voir annexe A.
Vérifier l'intégralité de la li-
vraison
1x
Mandrin UPC avec ITS
Chuck 100P
10x Vis M12 x 55
1x
Tuyauterie flexible rouge Ø
4mm longuer: 2.5m
Sécurité
AVERTISSEMENT
Ne pas appliquer d'air sur P1,
risques d' endommagement!
Désignation des éléments
1
Capot
2
Vis à tête bombée M4 x 6
3
Distributeur pneumatique
4
Corps
5
Positionnement
6
Appui Z (16 x)
7
Segment de centrage (4 x)
8
Monture de joint d'étan-
chéité
9
Joint d'étanchéité
10
ITS Chuck 100P
11
Bouchon obturateur /trou
de fixation (10 x)
12
Rainure de serrage (2 x)
13
Fraisures pour coulisseaux
(4 x)
10
9
11
13
4
3
STANDARDIZATION
EROWA WORKPIECE HOLDING SYSTEMS
8
12
1
