HQ Power ILBA192 Bedienungsanleitung

192-kanal-dmx-steuergerat
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 30

Quicklinks

Diese Anleitung herunterladen
ILBA192 (VDPC145)
192-CHANNEL DMX CONTROLLER
192-KANAALS DMX LICHTSTURING
RÉGIE DE LUMIÈRE DMX 192 CANAUX
CONTROLADOR DMX DE 192 CANALES
192-KANAL-DMX-STEUERGERÄT
192-CIO KANAŁOWY STEROWNIK DMX
USER MANUAL
GEBRUIKERSHANDLEIDING
NOTICE D'EMPLOI
MANUAL DEL USUARIO
BEDIENUNGSANLEITUNG
INSTRUKCJA OBSŁUGI
Inhaltsverzeichnis
loading

Verwandte Anleitungen für HQ Power ILBA192

Inhaltszusammenfassung für HQ Power ILBA192

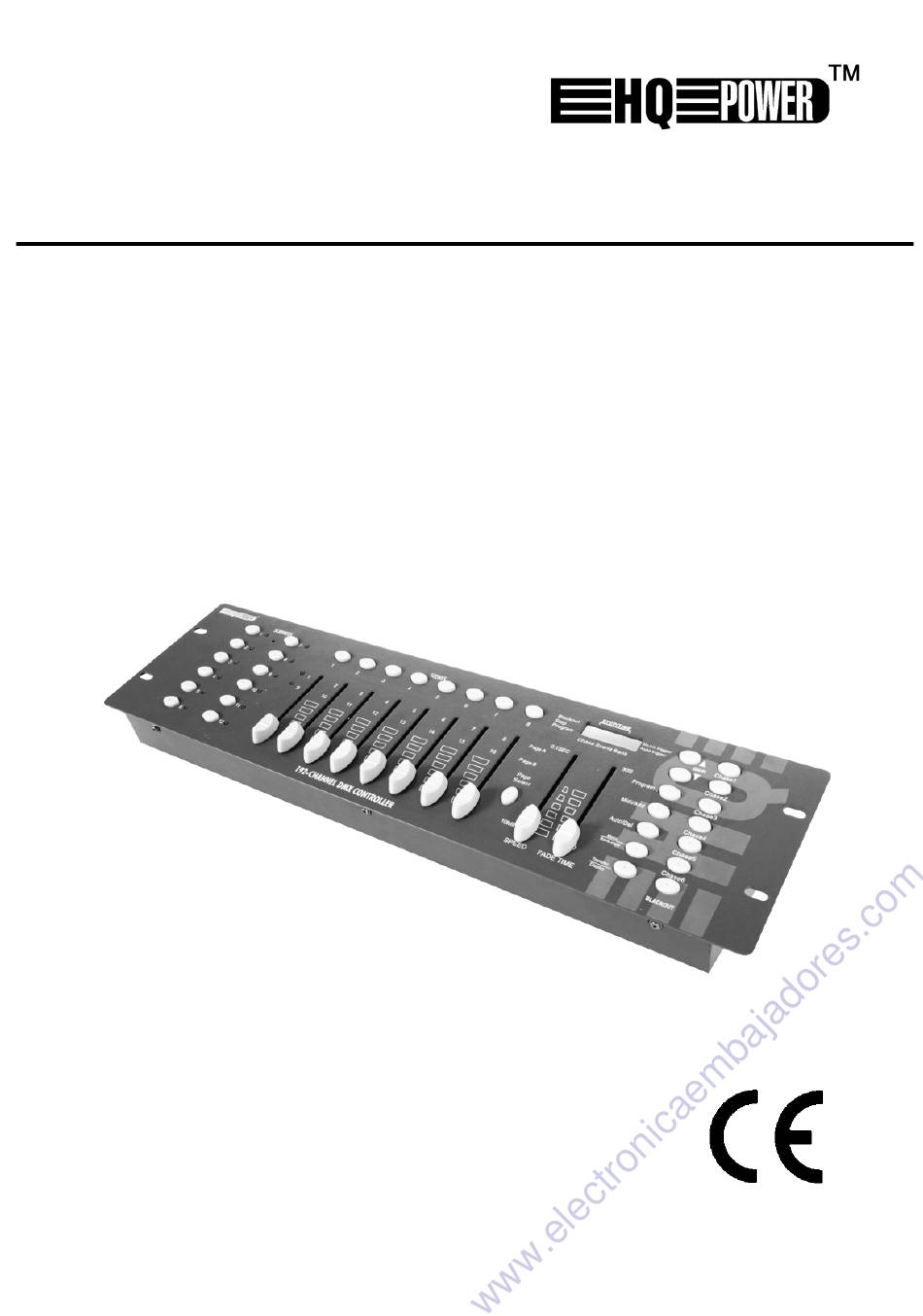

  • Seite 1 ILBA192 (VDPC145) 192-CHANNEL DMX CONTROLLER 192-KANAALS DMX LICHTSTURING RÉGIE DE LUMIÈRE DMX 192 CANAUX CONTROLADOR DMX DE 192 CANALES 192-KANAL-DMX-STEUERGERÄT 192-CIO KANAŁOWY STEROWNIK DMX USER MANUAL GEBRUIKERSHANDLEIDING NOTICE D’EMPLOI MANUAL DEL USUARIO BEDIENUNGSANLEITUNG INSTRUKCJA OBSŁUGI...

  • Seite 30: Especificaciones

    6. Limpieza y mantenimiento 1. Apriete bien las tuercas y los tornillos y verifique que no hay señales de oxidación. 2. No modifique la caja, los soportes y las conexiones p.ej. no taladre agujeros adicionales en un soporte o no modifique las conexiones, etc.

  • Seite 31: Allgemeine Richtlinien

    • Nehmen Sie das Gerät nicht sofort in Betrieb, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat. • Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als die Netzspannung beschrieben im Punkt 7 “Technische Daten“.
  • Seite 32 1. Scanner-Tasten SCANNER KANAL 1-16 17-32 33-48 49-64 65-80 81-96 97-112 113-128 129-144 145-160 161-176 177-192 Drücken Sie die Taste um den ausgewählten Scanner zu aktivieren (LED leuchtet). Die gewünschten Kanäle sind gebrauchsfertig und können geregelt werden. 2. Szene-Tasten (1 – 8) Drücken Sie eine dieser Tasten um eine Szene zu speichern oder aufzurufen.
  • Seite 33 Modus zu aktivieren. Die PROGRAM-LED erlischt und die BLACKOUT-Anzeige fängt an zu leuchten. Drücken Sie die BLACKOUT-Taste um zum MANUAL RUN-Modus zurückzukehren. Die Blackout- LED erlischt. 11. MIDI / ADD MIDI : Halten Sie die MIDI-Taste im RUN-Modus zwei Sekunden gedrückt. Die dritte und vierte Ziffer im LED-Display fängt an zu blinken.

  • Seite 34: Programmierung Aktivieren

    5. Bedienungsanleitung Programmierung aktivieren Halten Sie die PROGRAM-Taste während 2 Sekunden gedrückt um den PROGRAM-Modus zu aktivieren. Die PROGRAM-LED blinkt. a) Szenen erstellen 1. Drücken Sie die gewünschte Taste um einen SCANNER auszuwählen 2. Es können mehrere Scanner gleichzeitig zur Bearbeitung angewählt werden. 3.

  • Seite 35: Chaser Programmieren

    h) Bank löschen 1. Wählen Sie die Bank, die sie löschen möchten. 2. Drücken Sie AUTO/DEL und MUSIC/BANKCOPY gleichzeitig. Chaser programmieren Halten Sie die PROGRAM-Taste 2 Sekunden gedrückt um den Programmiermodus zu aktivieren. Die Programmier- LED blinkt. Es stehen max. 240 Szenen zur Verfügung. Diese Szenen werden in der Reihenfolge, in der Sie programmiert wurden, aufgerufen.

  • Seite 36: Szenen Aufrufen

    Szenen aufrufen Das Gerät befindet sich nach dem Einschalten immer im RUN-Modus. Halten Sie die PROGRAM-Taste 2 Sekunden gedrückt um den PROGRAM-Modus zu aktivieren. Das Gerät schaltet danach automatisch auf den BLACKOUT- Modus um. Drücken Sie die BLACKOUT-Taste um den RUN-Modus zu aktivieren. Sie können nur die in einer Bank gespeicherten Szenen aufrufen.

  • Seite 37: Reinigung Und Wartung

    SZENE 1 ein-/ausschalten SZENE 2 ein-/ausschalten BANK 2 SZENE 3 ein-/ausschalten “ “ SZENE 1 ein-/ausschalten SZENE 2 ein-/ausschalten SZENE 3 ein-/ausschalten SZENE 4 ein-/ausschalten BANK 15 SZENE 5 ein-/ausschalten SZENE 6 ein-/ausschalten SZENE 7 ein-/ausschalten SZENE 8 ein-/ausschalten SZENE 1 ein-/ausschalten SZENE 2 ein-/ausschalten SZENE 3 ein-/ausschalten CHASE...
  • Seite 47 • Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original; • Si la queja está fundada y si la reparación o la sustitución de un artículo es imposible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra.
