Portuguese//Guia De Instalação Rápida - Abit AB9 QuadGT Installationsanleitung

4.5 Portuguese//Guia de instalação rápida
Este "Guia de instalação rápida" contém
apenas informação essencial sobre o
hardware e necessária à instalação da sua
placa principal abit. Para mais informações,
terá de consultar a versão integral deste guia.
Normas de segurança a ter em conta durante
a montagem do hardware
• Desligue sempre a fonte de alimentação e desligue o
cabo de alimentação da tomada a.c. antes de instalar a
placa ou alterar quaisquer definições.
• Antes de remover a placa da embalagem anitestática,
ligue-se à terra utilizando uma pulseira antiestática.
• Segure a placa pelas extremidades. Evite tocar em
qualquer componente.
• Evite tocar nos contactos do módulo e nos chips do
circuito integrado.
• Coloque a placa principal sobre uma superfície
antiestática ou na embalagem antiestática onde a mesma
vinha.
Instalar a placa principal no chassis
Para instalar esta placa principal, o chassis do computador
deve:
• Acomodar o formato específico desta placa.
• Suportar a ligação de todos os conectores existentes na
placa principal aos indicadores e comutadores do chassis.
• Ter capacidade para fornecer energia e espaço suficiente
para todas as unidades que pretender instalar.
• As ranhuras de entrada/saída no painel traseiro devem
corresponder à localização das portas de entrada/saída e
às ranhuras de expansão da placa principal.
Para instalar a placa principal no chassis, deve:
• Fazer corresponder a localização das portas de
entrada/saída com as ranhuras existentes na parte
traseira do chassis.
• Localizar os orifícios dos parafusos tanto na placa
principal como no chassis.
• Colocar todos os pinos e espaçadores necessários no
chassis e apertá-los.
• Alinhar todos os orifícios dos parafusos na placa principal
com os pinos e espaçadores no chassis.
• Aparafusar todos os parafusos.
Para evitar o curto-circuito da placa de circuito
impresso, REMOVA os pinos metálicos caso estes
estejam já colocados no chassis e não estejam
alinhados com os orifícios correspondentes na placa
principal.

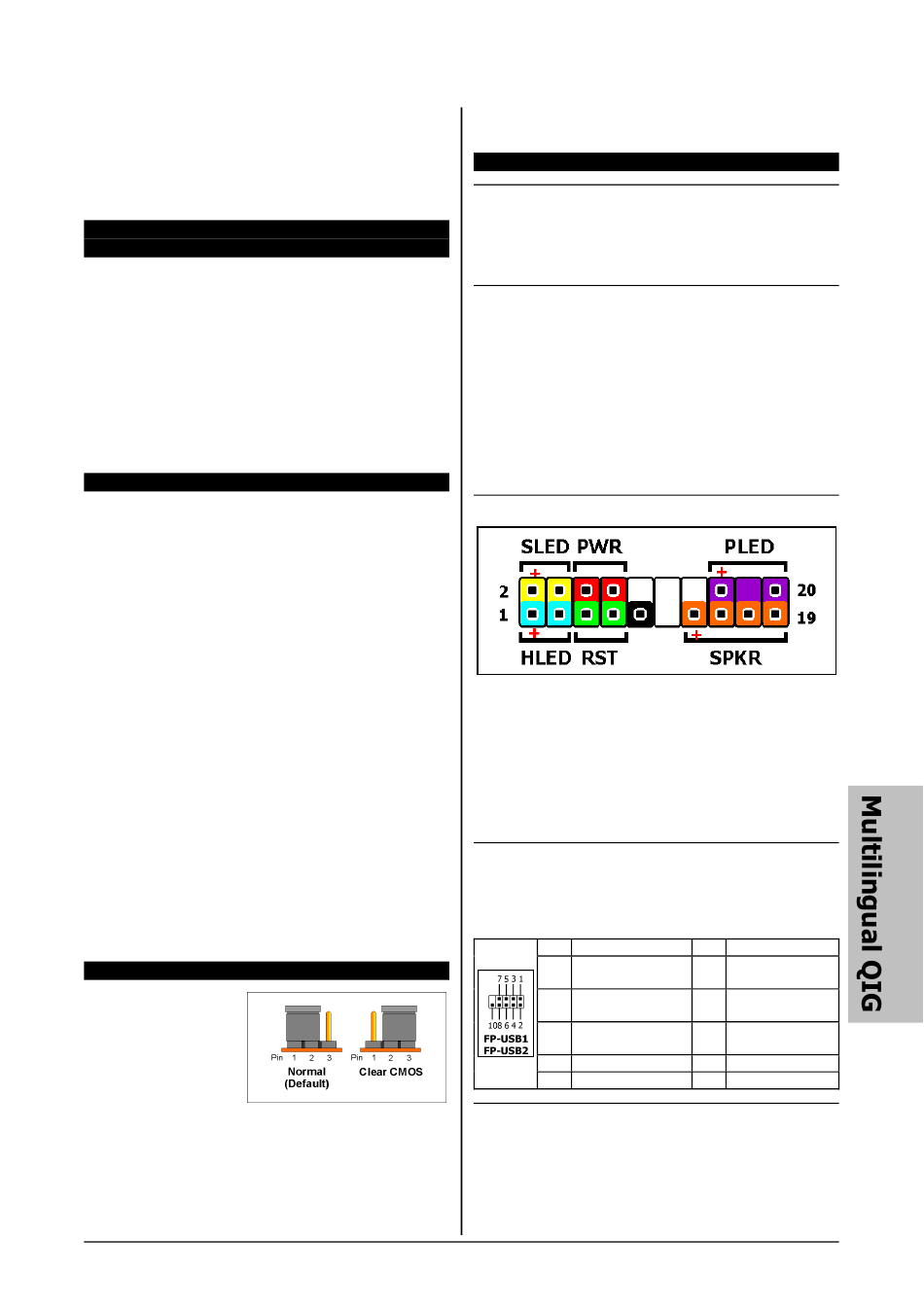

Jumper para limpeza do CMOS
Este jumper é utilizado
para limpar a memória
CMOS de forma a
restaurar o conteúdo da
BIOS. Pode ser
necessário limpar a
memória CMOS caso as
definições da BIOS
estejam incorrectas fazendo com que a placa principal não
funcione.
Para limpar a memória CMOS, desligue todos os cabos de
alimentação da placa principal, coloque o shunt do jumper
na posição "Clear CMOS" durante alguns segundos e de
seguida volte a colocar o shunt do jumper na posição
"Normal". Depois de ligar e reiniciar o computador, o
AB9 QuadGT
conteúdo da BIOS é restaurado para a configuração
predefinida.
Ligar os componentes do chassis
Fonte de alimentação ATX: [ATXPWR1], [ATX12V1]
• Ligue a fonte de alimentação ATX padrão a um conector
[ATXPWR1] de 2x12 pinos.
• Ligue a fonte de alimentação auxiliar a um conector
[ATX12V1] de 2x2 pinos.
Conectores da ventoinha:
• [CPUFAN1]: Conector da ventoinha de arrefecimento da
CPU.
• [SYSFAN1]: Conector da ventoinha de arrefecimento do
sistema.
• [AUXFAN1]: Conector da ventoinha de arrefecimento
auxiliar.
• [NBFAN1]: Conector da ventoinha de arrefecimento
Northbridge.
Estes conectores da ventoinha não são jumpers.
NÃO coloque shunts nestes conectores.
Conectores de painel frontal: [FPIO1]
• [HLED]: Faz a ligação ao cabo do LED da unidade de
disco rígido.
• [RST]: Faz a ligação ao cabo do botão Reset.
• [SPKR]: Faz a ligação ao cabo do sistema de colunas.
• [SLED]: Faz a ligação ao cabo do LED de suspensão.
• [PWR]: Faz a ligação ao cabo do botão de alimentação.
• [PLED]: Faz a ligação ao cabo do LED do botão de
alimentação.
Suporte adicional à porta USB: [FP-USB1], [FP-USB2]
Para além dos conectores USB existentes no painel de
entrada/saída, cada um destes suportes permite a ligação de
duas portas USB adicionais através de um cabo de extensão
com suporte.
PIN Atribuição
VCC (Conexão de
1
canal virtual)
Canal de dados
3
negativos 0
Canal de dados
5
positivos 0
7 Terra
Suporte adicional para porta IEEE1394: [FP-1394-1],
[FP-1394-2]
Para além dos conectores IEEE1394 existentes no painel de
entrada/saída, cada um destes suportes permite a ligação de
uma porta IEEE1394 adicional através de um cabo de
extensão com suporte.
PIN Atribuição
VCC (Conexão de
2
canal virtual)
Canal de dados
4
negativos 1
Canal de dados
6
positivos 1
8 Terra
10 Sem ligação
4-9
