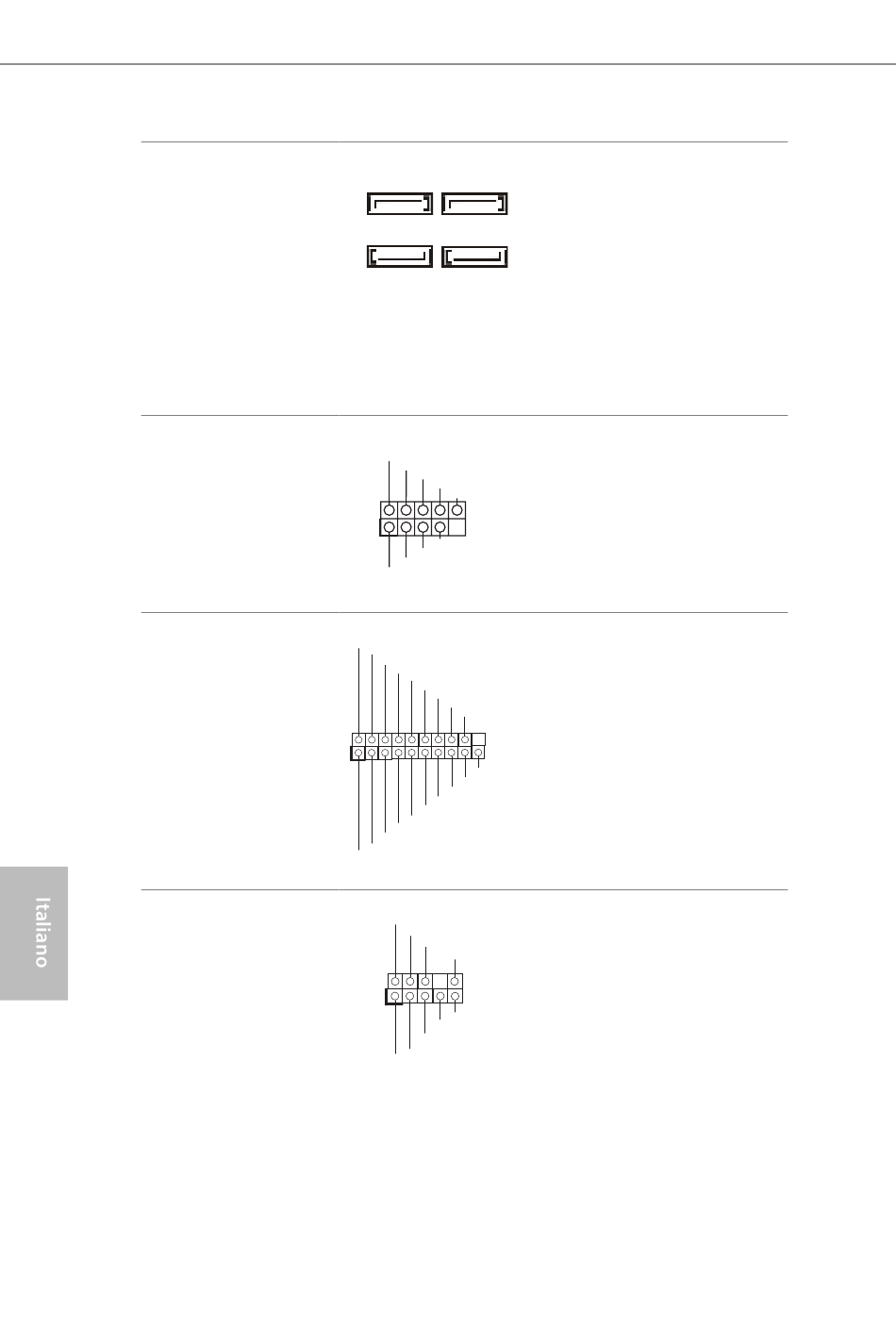

Connettori Serial ATA3
(SATA3_1:
vedere pag.1, n. 8)
(SATA3_2:
vedere pag.1, n. 9)
(SATA3_A1:
vedere pag.1, n. 15)
(SATA3_A2:
vedere pag.1, n. 14)
Header USB 2.0
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 7)
(USB_5_6 a 9 pin)
(vedere pag. 1, n. 5)
Header USB 3.0
(USB3_3_4 a 19 pin)
(vedere pag. 1, n. 4)
Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 17)
42
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Questi quattro connettori
SATA3 supportano cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati ino a 6,0
Gb/s.
Oltre alle due porte USB
2.0 sul pannello I/O, su
questa scheda madre vi
sono due header. Ciascun
header USB 2.0 può
supportare due porte.
Oltre alle quattro porte
USB 3.0 sul pannello I/O,
su questa scheda madre
vi è un header. Ciascun
header USB 3.0 può
supportare due porte.
Questo header serve a
collegare i dispositivi
audio al pannello audio
anteriore.
