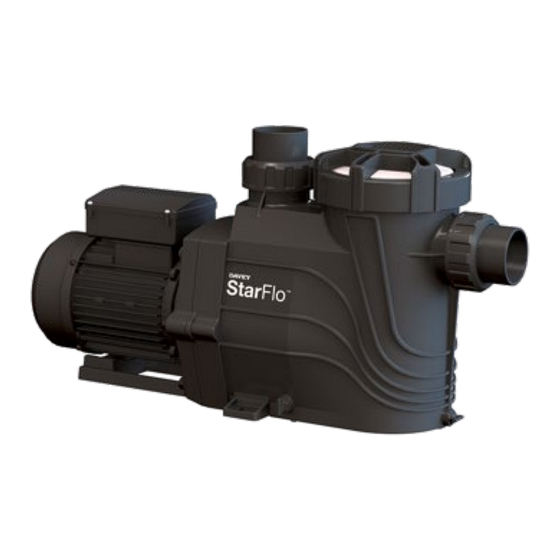

Davey StarFlo DSF200CE Installation Und Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Davey Anleitungen
  4. Pumpen
  5. StarFlo DSF200CE
  6. Installation und betriebsanleitung
Davey StarFlo DSF200CE Installation Und Betriebsanleitung

Davey StarFlo DSF200CE Installation Und Betriebsanleitung

Vorschau ausblenden Andere Handbücher für StarFlo DSF200CE:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 13

Quicklinks

Diese Anleitung herunterladen
7 LANGUAGES
English, Deutsch,
Español Français, Italiano
Nederlands & Português
Installation and
Operating Instructions
WARNING: Failure to follow these instructions and comply with all
applicable codes may cause serious bodily injury and/or property damage.
The installation of this product should be carried out by a person knowledgeable
in swimming pool plumbing requirements following the installation instructions
provided in this manual.
Please install and maintain the products according to EN 60335-2-41 standard
and local standard when the product is used in Europe.
The DSF200CE, DSF300CE and DSF420CE can be connected only to a supply
with system impedance no more than 0.381 ohm. In case necessary, please
consult your supply authority for system impedance information.
Please pass these instructions on to the operator of this equipment.
