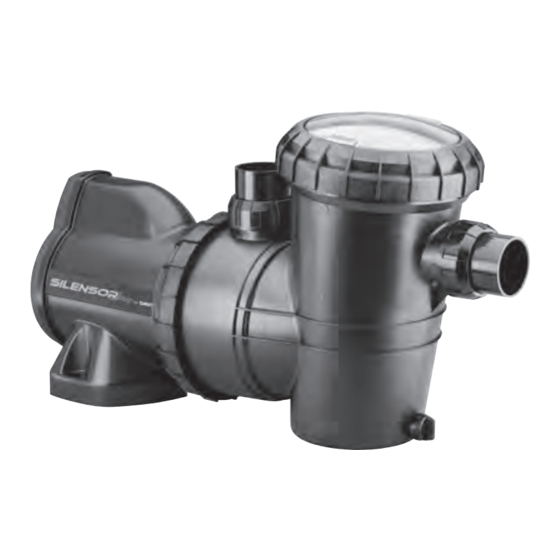

Davey SILENSOR SLS100 Installations- Und Bedienanleitung
  1. Anleitungen
  2. Marken
  3. Davey Anleitungen
  4. Pumpen
  5. SILENSOR SLS100
  6. Installations- und bedienanleitung

Davey SILENSOR SLS100 Installations- Und Bedienanleitung

Vorschau ausblenden Andere Handbücher für SILENSOR SLS100:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Operating Instructions
(Single Phase & 400V 3 Phase Models)
WARNING: Failure to follow these instructions and comply with all
applicable codes may cause serious bodily injury and/or property damage.
The installation of this product should be carried out by a person knowledgeable
in swimming pool plumbing requirements following the Installation Instructions
provided in this manual.
Please pass these instructions on to the operator of this equipment.
Installation and
