5 Arbeitsprinzip der USV

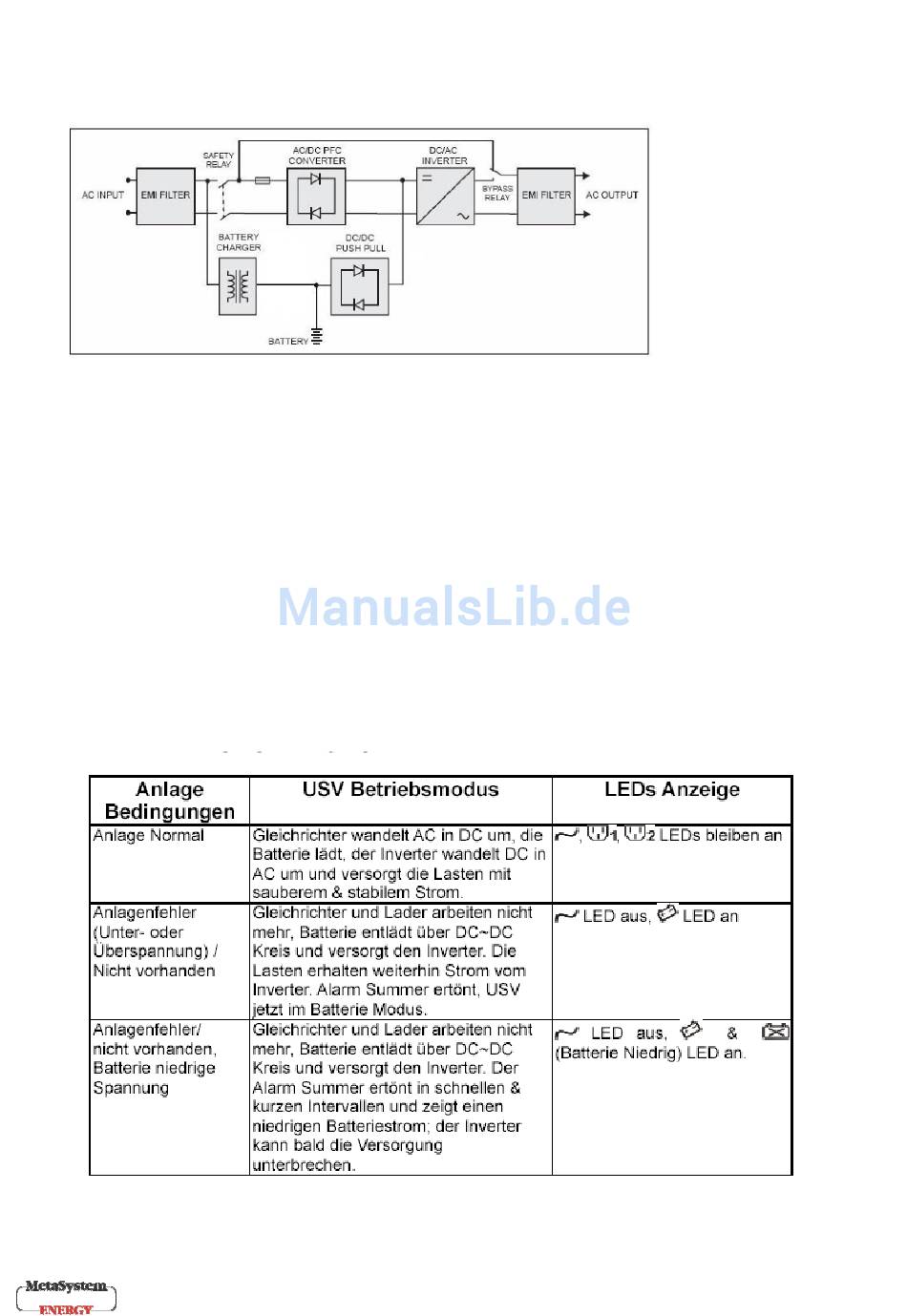

5.1 Prinzipschaltbild des USV-Systems
Auf der o.a. Abb. 5.1 wird die Architektur des True On-Line Doppelwandlers des USV-Systems
dargestellt. Die Hauptmodule bestehen aus:
1) einem AC zu DC Energiewandler (Gleichrichter) mit PFC Regelkreis
2) einem DC zu AC Hochfrequenz Inverter
3) einem intelligenten Batterie-Ladegerät
4) einer Reihe fester wartungsfreier Batterien
5) einem DC zu DC Gegentaktumrichter-Regelkreis
6) einem statischen Bypass Loop
7) Eingang & Ausgang EMI Filter
Die nachstehende Tabelle listet die unterschiedlichen Betriebsmodi der USV je nach
Netzversorgungsbedingungen auf
Abschnitt 5.2 ~ 5.7 nachstehend gibt es eine detaillierte Beschreibung der USV Arbeitsweise
5.2 Wenn die Netzversorgung im Normalbetrieb arbeitet
