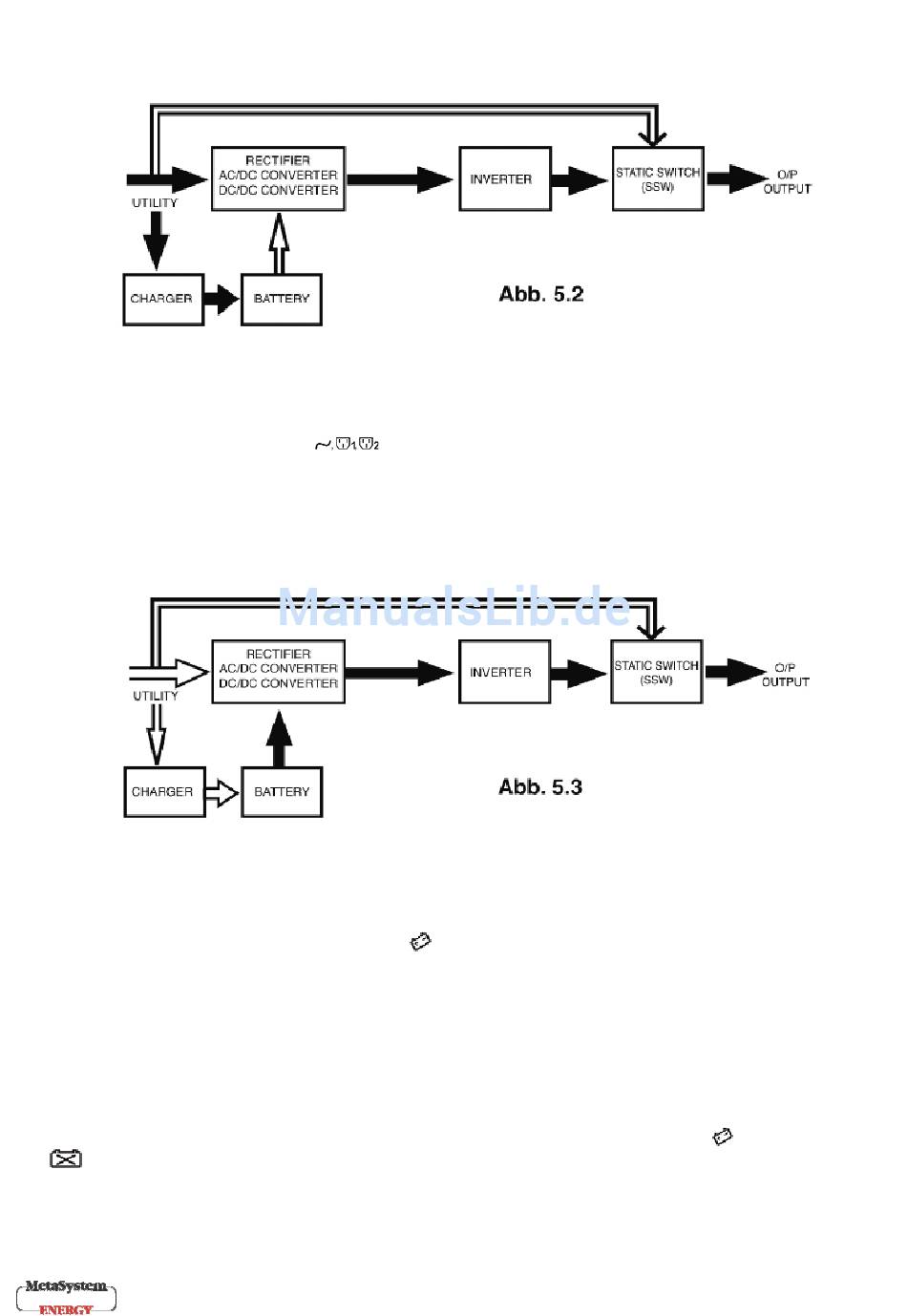

Die Arbeitsweise der USV unter normalen Bedingungen wird nachstehend dargestellt
Wenn die Netzspannung vorhanden ist, wird die AC Netzspannung in DC umgewandelt,
teilweise in den Lader zum Laden der Batterie und teilweise in den Inverter geleitet. Der
Inverter verwandelt DC in einem sauberen und reinen Wechselstrom, um Energie an die
angeschlossenen Lasten zu liefern. Die
LEDs leuchten.
5.3 Wenn die Netzversorgung fehlerhaft oder nicht vorhanden ist
Die Arbeitsweise der USV unter nicht normalen Bedingungen der Netzversorgung wird wie folgt
dargestellt:
1. Wenn die Netzversorgung außerhalb der zulässigen Toleranz arbeitet, wird die USV die
Batterie-Energie automatisch ohne Verzögerung direkt zum Converter und den DC/AC
Wechselrichter führen. Der Inverter wandelt DC zu AC, um die angeschlossene Ausgangslast
ohne Unterbrechung mit Energie zu versorgen. Die
LED leuchtet.
2. Wenn die Netzversorgung zum normalen Zustand zurückkehrt, schaltet die USV den AC/DC
Converter wieder an, schaltet den DC/DC Converter aus und schaltet das Ladegerät in
Lademodus. Das Arbeitsprinzip ist das gleiche wie in der Abbildung 5.2
3. Während eines Ausfalls der Netzversorgung, arbeitet die USV wie in Abb. 5.3 dargestellt. Wenn
die Batterie schwach ist, ertönt der Summer permanent, bis die Batterie vollständig
ausgeschaltet ist. Der Batterieunterspannungsschutz der USV schaltet die Batterieversorgung
nach einem voreingestellten Wert ab, um eine Tiefentladung der Batterie zu vermeiden. Die
&
(Batterie Niedrig) LEDs leuchten, bis die USV komplett ausgeschaltet ist. Die USV startet
automatisch wieder, wenn die Netzversorgung verfügbar ist.
