Die Signalbeschreibungen der 10 zugewiesenen Pins der Dry contact Karte sind nachstehend
aufgeführt. Bitte berücksichtigen Sie, dass alle Pins außer Pin-9 & Pin-10, die isoliert sind,
überbrückt sind oder deren Stromkreis offen ist (auswählbar anhand der Jumper Kabels) zum
üblichen Pin-8.
Steckerbelegung der 10-Pin Terminals:
1
Pin 1:
USV in Bypass Modus.
Pin 2:
Netzausfall
Pin 3:
Netz OK
Pin 4:
Inverter EIN
Pin 5:
Batterie niedrig
Pin 6:
Batterie schwach oder fehlerhaft
Pin 7:
USV Fehler Alarm
Pin 8:
gemeinsam
*Pin 9:
Abschalten USV positives (+) Signal
*Pin 10:
Abschalten USV negatives (-) Signal
* Zum Abschalten der USV, für 5 Sekunden eine DC-Spannung zwischen 6V~25V auf Pin-9 (verwenden als "+"
Terminal) und Pin-10 (verwenden als "-" Terminal) zuführen.

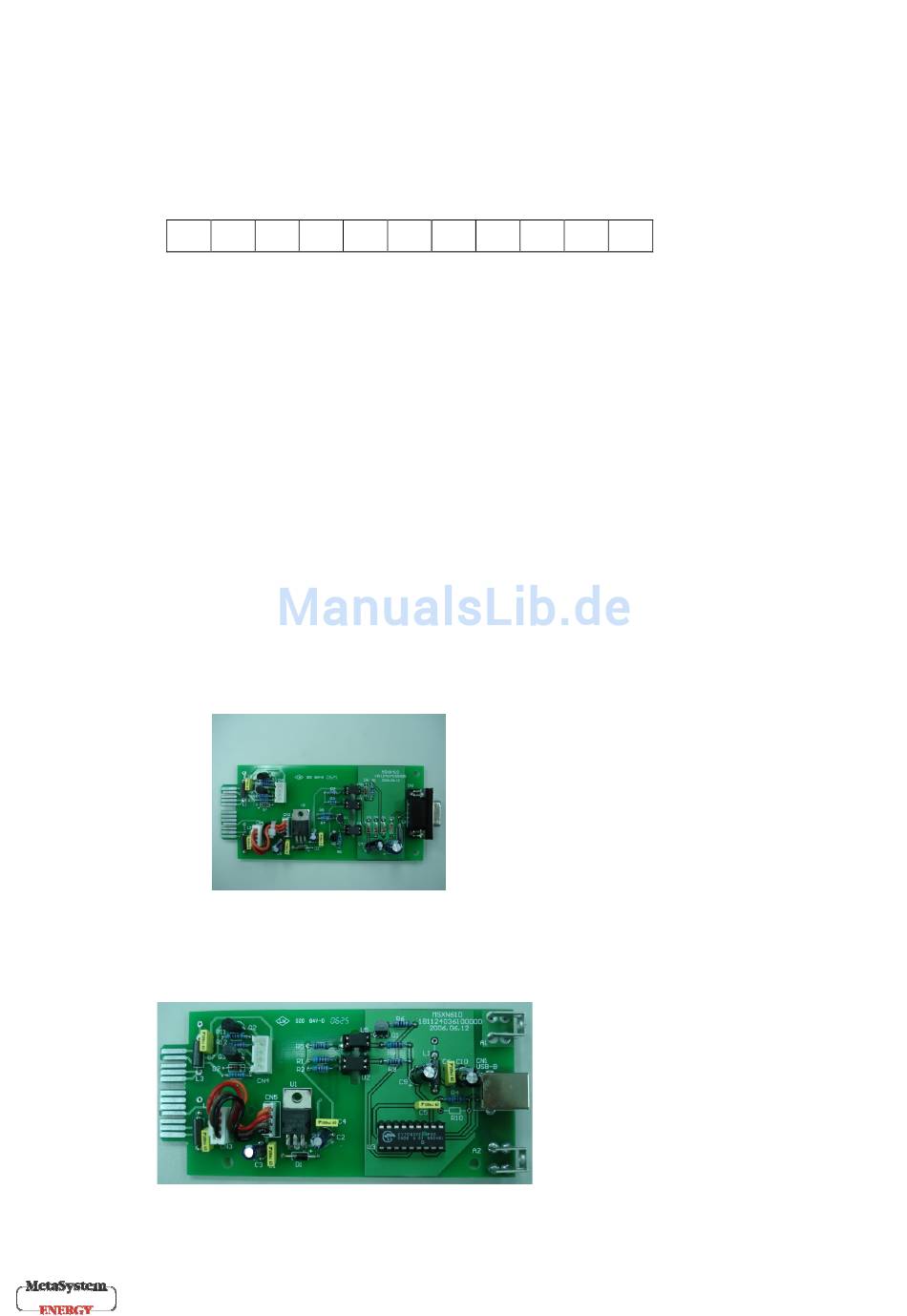

9.2 R2E (2. RS232 Karte)
9.3 USE (USB) Karte
2
3
4
4
5
6
7
8
9
10
