Verwandte Anleitungen für Texi TEXI JOYLOCK 2/4

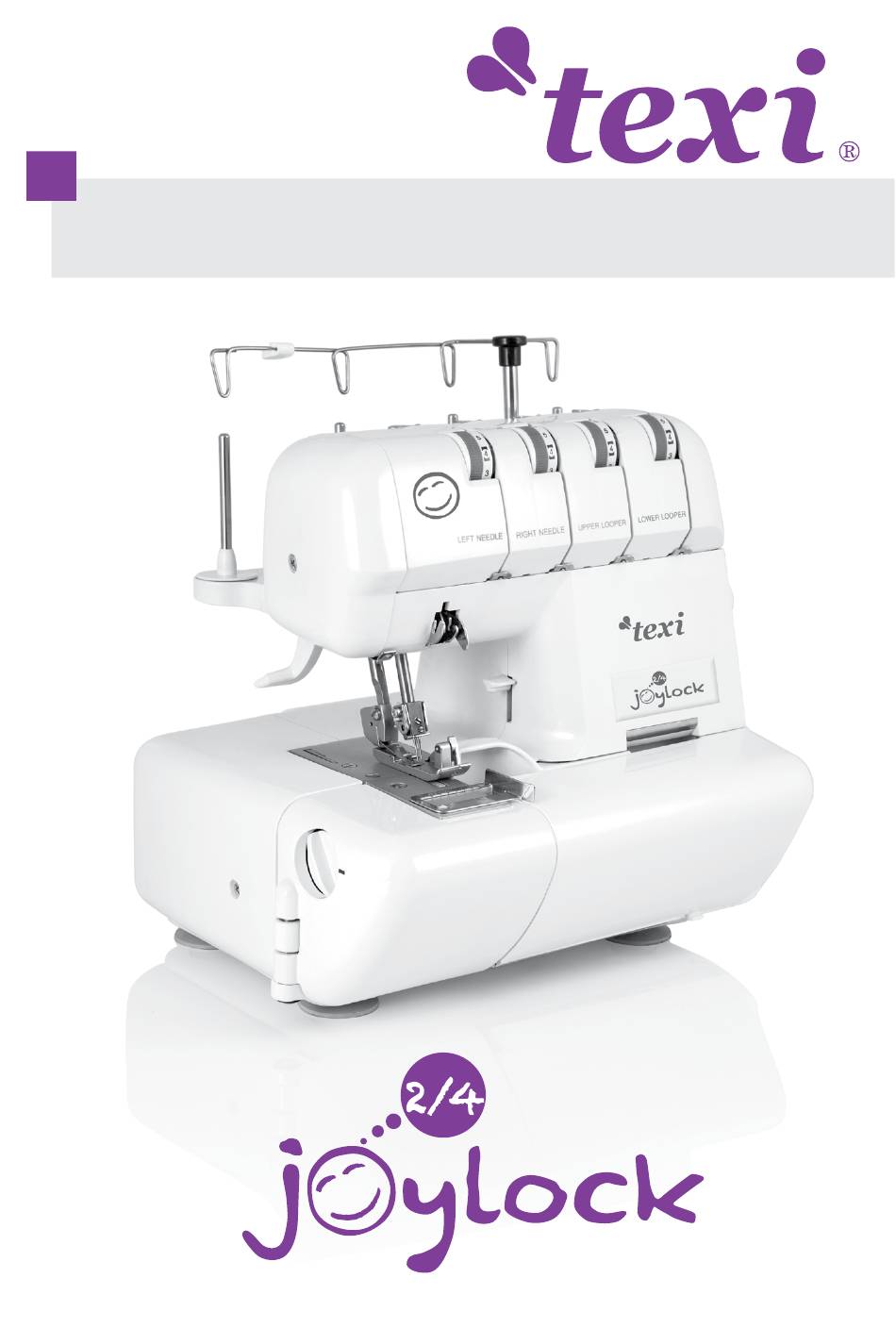

Inhaltszusammenfassung für Texi TEXI JOYLOCK 2/4
- Seite 1 OVERLOCK MACHINE...
- Seite 3 Uživatelský manuál Bedienungsanleitung User manual Instrukcja obsługi Руководство пользователя...
-
Seite 4: Důležité Bezpečnostní Pokyny
úpravy zmíněné v tomto návodu. Vyhýbejte se riziku poranění následujícím způsobem: - Pokud necháváte zařízení bez dozoru, vždy jej vypněte a odpojte ze sítě. - Před výměnou žárovky nebo úržbou vždy vypněte zařízení Texi Joylock 2/4... - Seite 5 Mějte, prosím, na paměti, že tento výrobek je třeba bezpečně recyklovat v souladu s místnímí legislativou o elektrických/elektronických výrobcích. V případě pochyb kontaktuje svého prodejce. SPECIFIKACE STROJE MODEL TEXI JOYLOCK 2/4 Počet nití 2, 3 nebo 4 nitě Šířka ořezu obrubování 6 mm (levá jehla) i 3.8 mm (pravá jehla) Jehly HA1-SP, HA ×1(130/705H) / 12 / 80...
-
Seite 6: Inhaltsverzeichnis
Pozitivní diferenciální podávání Negativní diferenciální podávání Nastavení diferenciálního podávání Regulátor přítlaku patky Šití extratěžkých materiálů nebo několika vrstev látky 3. PÉČE A ÚDRŽBA Výměna pohyblivého ořezu Deaktivace pohyblivého ořezu Odstranění čelního krytu Čištění a mazání 4. PROBLÉMY PŘI ŠITÍ Texi Joylock 2/4... -
Seite 7: Seznámení Se Strojem
Nastavení napětí nitě dolního Ořez obrubovací nitě kličkaře Jehelní deska Nastavení napětí nitě horního Přítlačná patka kličkaře Kolečko pro nastavení šířky Vodiče nití obrubování Páčka ořezu niti Pracovní plocha Návod pro dvounitný konvertor Stojánek na nitě Tabulka navlečení Texi Joylock 2/4... -
Seite 8: Příslušenství
Šicí prst (B) Sada jehel (option) Kartáček (k dokoupení) Šroubovák (malý) Krejčovská míra (k dokoupení) Kryt stroje Šroubovák (velký) Olejnička Pohyblivý ořez Klíč Síťka na nit Pinzeta Podpůrný talířek pod nit Držák nitě Vodič kordu Sáček na příslušenství Texi Joylock 2/4... -
Seite 9: Nastavení Stroje
Pro otevření předního krytu jej zatlačte směrem vpravo a poté vpřed k sobě. OTEVŘENÍ PRACOVNÍ PLOCHY Pro otevření pracovní plochy posuňte pravou rukou páčku pro uvolnění směrem k sobě a levou rukou zdvihněte přední část přítlačné patky nahoru. Texi Joylock 2/4... -
Seite 10: Příprava Pro Navlékání
Navlékněte špulky (kóny) nití na kolíčky a protáhněte nitě skrz vodiče na stojanu směrem zezadu dopředu. Vodiče na stojanu lze také použít pro zafixování špulek nití jeho spuštěním dolů, viz obrázek. t Texi Joylock 2/4... - Seite 11 širokým koncem nahoru a pro malé špulky použijte stejné držáky, ale úzkým koncem nahoru. SÍŤKY NA NITĚ Polyesterové nebo velké nylonové nitě se při odvíjení uvolňují. Pro zachování konzistentního podávání těchto nití použijte síťky navlečené na špulku, viz obrázek. Texi Joylock 2/4...
-
Seite 12: Miska Na Odřezky
Ujistěte se, že je jehla v horní poloze. Zdvihněte přítlačnou patku. Stiskněte páčku pro uvolnění přítlačné patky na držáku patek. Položte požadovanou patku na jehelní desku, srovnejte pod držákem. Spusťte páčku přítlačné patky a zároveň stiskněte páčku na držáku patek pro upevnění patky. Texi Joylock 2/4... -
Seite 13: Výměna Jehel
Používejte HAx1SP, HAx1 (130/705H) jehly. Poznámka: Mějte, prosím, na paměti, že horni a spodní kličkareře budou pracovat s cca dvoujnásobným množstvím nití než jehly. Při pořizování šicích nití, zvlášť pokud jsou v neobvyklých barvách, je třeba kpoupit dostatečné množstvi. Texi Joylock 2/4... -
Seite 14: Začínáme Šít
Před znovu navlečením spodního kličkaře odstraňte nejdříve nit z jehly, poté znovu navlékněte spodní kličkař. Tím přededete zamotání nití. Poznámka: Napětí nitě je uvolněno, jakmile zvihnete přítlačnou patku. Texi Joylock 2/4... -
Seite 15: Navlékání Spodního Kličkaře
Protáhněte dolní nit přes napínač. Přidržujte nit levou rukou, pravou rukou pevně zatáhněte za nit. Provlékněte nit vodičem dle obrázku. Veďte nit skrz očko dolního kličkaře a zahákněte ji za část. A jak je znázorněno šipkou. Ponechejte navíc asi 4” (10cm) nitě. Texi Joylock 2/4... -
Seite 16: Navlékání Horního Kličkaře
NAVLÉKÁNÍ HORNÍHO KLIČKAŘE Provlékněte nit vodičem dle obrázku. Horní nit protáhněte zářezem, nit přidržujte levou rukou. Provlékněte nit vodičem dle obrázku. Veďte nit kolem vodiče a očkem kličkaře, ponechejte přesahující nit v délce asi 4”(10 cm). Texi Joylock 2/4... -
Seite 17: Navlékání Jehel
Vytáhněte nitě jehel skrz napínač po levé ruce. Nit přidržujte levou rukou a pravou rukou ji pevně vytáhněte směrem dolů. Provlékněte nit vodičem dle obrázku. Navlékněte jehly směrem zepředu dozadu skrz očka a vytáhněte je dozadu podél pravé strany přítlačné patky, ponechete navíc asi 4”(10 cm) nitě. Texi Joylock 2/4... -
Seite 18: Nápověda Výměna Špulek Nití
Třepivé jehly můžou znesnadnit navlékání jehel. Protáhněte nit směrem k ořezu na jehelní desce a stiskněte páčku ořezu nití nebo protáhněte nitě pod pohyblivým ořezem a otočte ručním kolem směrem k sobě, abyste provedli čistý řez, dle obrázku. Texi Joylock 2/4... -
Seite 19: Zkušební Overlockové Stehy
Na konci látky nechte stroj ještě běžet pomalou rychlostí a jemně vytahujte látku směrem dozadu, dokud se nevytvoří asi 5 až 6 cm řetízku stehů za látkou. Ořízněte nit pomocí ořezu zabudovaném v jehelní desce nebo nůžkami. Texi Joylock 2/4... -
Seite 20: Tabulka Nastavení
TABULKA NASTAVENÍ Texi Joylock 2/4... -
Seite 21: Konverze Na Dvounitné Použití
Odstraňte pravou jehlu a použijte levou jehlu. Nepoužívanou jehlu, prosím, odložte na jehelní podložku. Vytáhněte konverter dle obrázku 1. Nasaďte dvounitný konverter na horní kličkař dle obrázků 2 a 3. Pokud konverter nepoužíváte, zastrčte jej hlouběji a uchovávejte dle obrázku 4. Texi Joylock 2/4... -
Seite 22: Nastavení Napětí Nití
Pouze pravá Nit horního kličkaře Nit dolního kličkaře vytažená na lícovou stranu vytažená na lícovou stranu Zvyšte napětí nitě horního Zvyšte napětí nitě dolního kličkaře a/nebo snižte napětí kličkaře a/nebo snižte napětí nitě dolního kličkaře. nitě horního kličkaře. Texi Joylock 2/4... -
Seite 23: Nastavení Délky Stehu
šité látky. Stroj je standardně nastaven na 6 mm již z výroby. Otočte kolečko k hodnotě “5” pokud se hrany látky vlní při šití (Obr. 1). Otočte k “7” pokud smyčky přečnívají přes hranu látky (Obr. 2). Texi Joylock 2/4... -
Seite 24: Stehový Prst (B)
Smyčky stehu můžou přečnívat přes hranu látky, pokud šijete lehký materiál na 3 nitě (pouze pravá jehla) s nastavenou šířkou ořezu na 4 - 5 (Obr 3). V takovém případě vyměňte stehový prst (A) na (B) pro docílení úhlednějšího stehu. (Obr 4). Texi Joylock 2/4... -
Seite 25: Diferenciální Podávání
NEGATIVNÍ DIFERENCIÁLNÍ PODÁVÁNÍ Při nastavení negativního diferenciálního podávání vytváří přední podavač (A) kratší záběr než zadní podavač (B). Tím dochází k efekt napínání materiálu pod přítlačnou patku a vyrovnání krčení látky. Texi Joylock 2/4... -
Seite 26: Nastavení Diferenciálního Podávání
šroubek, pokud budete šít extratěžké materiály nebo několik vrstev látek současně. Otevřete pracovní plochu pro úpravu. Pro šití lehkých a běžných látek šroubek uvolněte. Stroj je na běžné šití nastaven již z výroby. Proto uvolňujte šroubek pouze po předchozím utažení. Texi Joylock 2/4... -
Seite 27: Péče A Údržba
Ujistěte se, že hrana látky není širší než zvolená šířka obroubení nebo může dojít k poškození horní klíčkaře či jehly. ODSTRANĚNÍ ČELNÍHO KRYTU Před ostraněním čelního krytu odpojte přívodní kabel stroje z elektrické sítě. Odstraňte šroubek a sejměte čelní kryt. Texi Joylock 2/4... -
Seite 28: Čištění A Mazání
Nakapejte několik kapek oleje do bodů označených šipkami. VŽDY POUŽÍVEJTE KVALITNÍ OLEJ URČENÝ PRO ŠICÍ STROJE. Odstraňte každý z horních krytů pomocí šroubováku a vyčistěte vnitřní část kartáčkem. Texi Joylock 2/4... -
Seite 29: Problémy Při Šití
Ohnutá jehla Vložte novou jehlu Napětí nitě(í) je příliš vysoké Upravte napětí nitě(í) Nesprávné nasazení jehly Znovu nasaďte jehlu Špulky nití jsou zamotané Nasaďte špulky nití správně Není vytažena tyčka stojanu Zcela vysuňte tyčku stojanu nití nití. Texi Joylock 2/4... -
Seite 30: Allgemeine Sicherheitsregeln
Sie den Stecker von der Stromversorgung. Man soll nie am Kabel ziehen, um die Maschine abzuschalten. Fassen Sie immer den Stecker, und ziehen Sie ihn vorsichtig von der Stromversorgung. Halten Sie die Finger von den beweglichen Teilen der Maschine fern. Texi Joylock 2/4... - Seite 31 / elektronische Produkte, recycelt werden muss. Bei Zweifel setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung TECHNISCHE DATEN MODELL TEXI JOYLOCK 2/4 Faden 2, 3 oder 4 Stichbreite 6 mm (die linke Nadel) und 3.8 mm (die rechte Nadel) Nadel / Standardnadelstärke...
- Seite 32 EINSTELLEN DES DIFFERENTIALTRANSPORTES EINSTELLEN DES NÄHFUSSDRUCKS NÄHEN VON SCHWEREN STOFFEN ODER VIELEN STOFFLAGEN 3. WARTUNG UND PFLEGE DER MASCHINE WECHSELN DES OBERMESSERS ABBAU DES BEWEGLICHEN MESSERS ABBAU DES KOPFDECKELS REINIGEN UND ÖLEN 4. PROBLEME UND IHRE BEHEBUNG Texi Joylock 2/4...
-
Seite 33: Ihre Overlockmaschine Im Überblick
1. IHRE OVERLOCKMASCHINE IM ÜBERBLICK TEILE DER NÄHMASCHINE Nähfußdruckregler Fadenspannung-Einstellrad der Nählicht linken Nadel Nähfußhebel Fadenspannung-Einstellrad der Integrierter, mechanischer rechten Nadel Fadenabschneider Fadenspannung-Einstellrad des Stichplatte Untergreifers Nähfuß Fadenspannung-Einstellrad des Einstellrad zur Abschneidebreite Obergreifers Arbeitstisch Fadenführung Fadenführungsständer Hebel zum Fadenabschneider Texi Joylock 2/4... -
Seite 34: Zubehör
Fußanlasser (Pedal) Ein/Aus Schalter Auslösehebel Frontabdeckung Hebel für Nähfußhalter Obermesser Garnrollenständer Obergreifer Einstellrad für Differentialtransport Untergreifer ZUBEHÖR Zweifadenkonventer Stichführung (B) Nadelsatz Bürste Schraubendreher (klein) Maßband (optional) Maschinenhaube Schraubendreher (groß) Öler Obermesser Schlüßel Garnrollennetz Pinzette Garnrollenteller Garnrollenhalter Kordelfürung tZubehörtasche Texi Joylock 2/4... -
Seite 35: Aufstellen Der Maschine
öffnen, brauchen Sie sie nach rechts und auf sich zu verschieben. ÖFFNEN DES ARBEITSTISCHES Um den Arbeitstisch zu öffnen, ziehen Sie mit der rechten Hand den Hebel und mit der linken Hand heben Sie die Vorderseite des Nähfußes. Texi Joylock 2/4... -
Seite 36: Einfädelnvorbereitung
Position, bis er hörbar blockiert. Stellen Sie die Garnrollen auf den Tellern und führen Sie die Fäden über die Fadenführungen am Ständer, von hinten nach vorne. Wenn der Garnrollenhalter nach unten gedrückt wird, werden die Garnrollen auf dem Garnrollenständer gehalten. Texi Joylock 2/4... -
Seite 37: Garnrollenscheiben Und Garnrollenhalter Für Konische Garnrollen
Ende nach oben auf den Garnrollenstift stecken. GARNROLLENNETZE Polyester- bzw. gröbere Nylonfäden lockern sich beim Abwickeln. Daher sollten grundsätzlich Garnrollennetze über die Garnrollen geschoben werden, um ein gleichmäßiges Zuführen der Fäden zu gewährleisten. Texi Joylock 2/4... -
Seite 38: Flusenbehälter
Stichplatte integriert. Um den Faden abzuschneiden, brauchen Sie den Bolzen des Fadenabschneiders mit der rechten Hand zu drücken und gedrückt zu halten. Der Messer wird von der Stichplatte herausgezogen. Ziehen Sie die Restnaht durch, um ihn abzuschneiden (der Abbildung nach). Texi Joylock 2/4... -
Seite 39: Nähfusswechsel
Für diese Maschine benutzen Sie die Nadeln 130/705 H (HAx1), mit halbflacher Kolbe und nähgutabhängiger Spitze. ACHTUNG: Beachten Sie, dass die Greifer zwei Mal mehr Faden als die Nadeln brauchen. Beim Fadenkauf achten Sie auf die Menge, besonders wenn die Fäden in einer außergewöhnlichen Farbe sind. Texi Joylock 2/4... -
Seite 40: Nähbeginn
Untergreifer – Obergreifer - Nadel Öffnen Sie die Frontabdeckung und die Arbeitsfläche. Stellen Sie die Nadeln in ihre oberste Stelle indem Sie das Handrad auf sich zu drehen und heben Sie den Nähfuß. ACHTUNG: Bei dem Nähfußhub wird die Fadenspannung gelockert. Texi Joylock 2/4... -
Seite 41: Einfädeln Des Untergreifers
Führen Sie den Faden durch die Fadenführung (der Abbildung nach). Führen Sie den Faden durch die Fadenführung und das Einfädleröhr. Ziehen Sie den Faden in die Pfeilrichtung um die Führung A. Lassen Sie dabei ca. 10 cm Faden überstehen. Texi Joylock 2/4... -
Seite 42: Einfädeln Des Obergreifers
Den Oberfaden sollen Sie durch die Teller der Fadenspannung führen, wobei Sie sie mit der linken Hand halten. Führen Sie den Faden durch die Fadenführung. Führen Sie den Faden durch die Fadenführung und das Einfädleröhr. Lassen Sie dabei ca. 10 cm Faden überstehen. Texi Joylock 2/4... -
Seite 43: Einfädeln Der Nadeln
Führen Sie den Faden durch die Fadenführung. Die Nadeln sollen von vorne nach hinten über den Nadelöhr eingefädelt werden. Die Fäden sollen Sie nach hinten ziehen, auf der rechten Seite des Nähfußes. Dabei soll ca. 10 cm Faden überstehen Texi Joylock 2/4... -
Seite 44: Nützliche Hinweise
Fäden mit den Fäden der neuen Garnrollen fest. Ziehen Sie die Fäden durch. (Tun Sie alles der Abbildung nach) Heben Sie den Nähfuß. Ziehen Sie die Fäden vorsichtig, bis die verknoteten Endungen durch die Nadelöhr und Einfädleröhr durchgehen. Texi Joylock 2/4... -
Seite 45: Erster Gebrauch Der Maschine
Stoff alle ist, sollen Sie ca. 5-6 cm von zusätzlichen Stichen nähen, weiter als die Stoffkante, bei kleiner Nähgeschwindigkeit. Schneiden Sie den Faden ab, indem Sie den integrierten Abschneider benutzen oder mit der Schere. Texi Joylock 2/4... -
Seite 46: Stichauswahl
STICHAUSWAHL Texi Joylock 2/4... -
Seite 47: Umstellen Auf Zweifadenstich
Den Greifer der Abbildung nach herausnehmen (Abb. 1) An den Obergreifer soll man den Zweifadengreifer (Blindgreifer) montieren, so wie es auf den Abb. 2 und 3 gezeigt wurde. Wenn der Blindgreifer nicht benutzt wird, soll man ihn der Abb. 4 nach aufbewahren. Texi Joylock 2/4... -
Seite 48: Einstellen Der Fadenspannung
Nadelfaden auf rechte Richtig linke Stoffseite gezogen Stoffseite gezogen Nadelfadenspannung Nadelfadenspannung verringern erhöhen VIERFADEN-EINSATZ Obergreiferspannug erhöhen und/oder Obergreiferfaden auf die Untergreiferspannung Richtig rechte Sotffseite gezogen verringern Untergreiferfaden auf die Unterfadenspannung rechte Stoffseite gezogen erhöhen und/oder Obergreiferspannung verringern Texi Joylock 2/4... -
Seite 49: Einstellen Der Stichlänge
Die vom Werk aus eingestellte Breite beträgt 6 mm. Wenn sich die Stoffkante während des Nähens aufrollt, soll man den Wert „5” einstellen (Abb.1). Wenn die Naht hinter der Stoffkante gebildet wird, soll man den Wert auf „7“ vergrößern (Abb. 2). Texi Joylock 2/4... -
Seite 50: Rollsaumfinger (B)
Beim Nähen eines leichten Stoffes mit 3 Fäden (nur die rechte Nadel) und Einstellen der Stichbreite auf 4-5, kann der Stich nicht schön am Stoffkante sein (Abb. 3). Montieren Sie dann die Führung (B) statt der Führung (A), um einen schönen Stich zu erreichen (Abb. 4). Texi Joylock 2/4... -
Seite 51: Differentialltransport
Es vorbeugt dem Wellen des Stoffes. NEGATIVER DIFFERENTIALTRANSPORT WENN DER NEGATIVE DIFFERENTIALTRANSPORT EINGESTELLT WURDE, macht der Vordertransporteur (A) kürzere Bewegungen als der Hintertransporteur (B). Der Stoff wird dann unter dem Nähfuß gedehnt. Es vorbeugt dem Zusammenziehen des Stoffes. Texi Joylock 2/4... -
Seite 52: Einstellen Des Differentialtransportes
Stoffen eingestellt. WICHTIG: Stärke und Dehnbarkeit des Stoffes sowie die Qualität von verwendeten Fäden haben einen riesengroßen Einfluss auf die Qualität der Stiche. Die richtige Einstellung der Fadenspannung sowie die richtige Stichlänge versichert gleichmäßige und schöne Stiche. Texi Joylock 2/4... -
Seite 53: Wartung Und Pflege Der Maschine
Stichbreite ist. Sonst kann es zur Beschädigung des Obergreifers führen. ABBAU DES KOPFDECKELS Bevor Sie den Kopfdeckel abbauen trennen Się die Maschine von der Stromversorgung. Schrauben Sie die Schraube aus und nehmen Sie den Deckel heraus. Texi Joylock 2/4... -
Seite 54: Reinigen Und Ölen
Tropfen Sie einige Tropfen Öl in die mit den Pfeilen markierten Stellen. BENUTZEN SIE IMMER DAS HOCHQUALITATIVE VASELINÖL FÜR DIE NÄHMASCHINEN Mit dem Schraubendreher bauen Sie jedes Obergehäuse ab und beseitigen Sie mit der Bürste den Schmutz und die Stoffresten. Texi Joylock 2/4... -
Seite 55: Probleme Und Ihre Behebung
Gebogene Nadel Setzen Sie die neue Nadel ein Zu starke Fadenspannung Stellen Sie die Fadenspannung richtig ein Falsche Nadelposition Stellen Sie die Nadel richtig ein Der Faden auf der Garnrolle wird Stellen Sie die Garnrolle richtig ein verknotet Texi Joylock 2/4... -
Seite 56: Important Safety Instructions
Switch the sewing machine off (”O”) when making any adjustments in the needle area, such as threading needle, changing needle, threading bobbin, or changing presser foot, etc. Always unplug sewing machine from the electrical outlet when removing Texi Joylock 2/4... - Seite 57 National legislation relating to electrical/ electronic products. If in doubt please contact your retailer for guidance. SPECIFICATION OF MACHINE MODEL TEXI JOYLOCK 2/4 Number of threads 2, 3 or 4 threads Overedge stitch width 6mm(left needle) and 3.8mm(right needle) Needle HA1-SP, HA ×1(130/705H) / 12 / 80...
- Seite 58 Setting differential feed Foot pressure regulator Sewing with extra heavyweight fabric or multiple layers of fabric 3. CARING FOR YOUR MACHINE Replacing moving cutter Disengaging moving cutter Removing face cover Cleaning and oiling 4. POSSIBLE PROBLEMS AND ADVICES Texi Joylock 2/4...
-
Seite 59: Basic Information About Your Machine
Lower Looper thread tension control Thread cutter Upper looper thread tension control Needle plate Needle thread guides Presser foot Thread cutter lever Overedge cutting width dial Two thread convertor instruction Working table Threading chart Thread guide pole Lint tray Texi Joylock 2/4... -
Seite 60: Accessories
Lower looper Hand wheel ACCESSORIES Two-thread convertor Stitch finger (B) Needle set Brush Screwdriver (small) Tape measure (optional) Machine cover Screwdriver (large) Oiler Moving cutter Spanner Thread net Tweezers Spool disc Spool holder Cord guide Accessory bag Texi Joylock 2/4... -
Seite 61: Setting Up Your Machine
To open front cover, pull it to the right and down towards you. OPENING WORKING TABLE To open working table, pull the release lever towards you with your right hand, and lift the front of presser foot up with your left hand. Texi Joylock 2/4... -
Seite 62: Preparation For Threading
Place thread spools on pins and draw thread through thread guides on the pole from rear to front. Thread guide of pole can hold thread spools on the spool stand by pulling down the pole as illustrated. Texi Joylock 2/4... - Seite 63 SSPOOL NETS Polyester or bulky nylon threads become loose while unwinding. To keep consistent feeding of such threads, utilize spool net sleeving over the spool. Texi Joylock 2/4...
-
Seite 64: Lint Tray
Within the distance of the width adjusted. THREAD CUTTER Thread cutter is built in needle plate. Make sure that power switch is off, then trim thread near the end of fabric by pushing down lever as illustrated. Texi Joylock 2/4... -
Seite 65: Changing Presser Feet
NOTE: Keep in mind that the lower and upper loopers will use about twice the amount of thread as the needles. When purchasing thread for sewing, therefore, especially if it is an unusual colour, you should buy sufficient for your requirements. Texi Joylock 2/4... -
Seite 66: Starting To Sew
Raise needle to its highest point by turning hand wheel towards you, and raise the presser foot. Before re-threading lower looper, remove thread from needle eye first, then re- thread the lower looper. This will prevent tangling. NOTE: Thread tension is released when the presser foot is lifted up. Texi Joylock 2/4... -
Seite 67: Threading Lower Looper
Draw the thread through thread guide as illustrated. Pass the thread through lower looper eye, and hook it around part A as indicated by the arrow. Leave about 4” (10cm) extra thread. Texi Joylock 2/4... -
Seite 68: Threading Upper Looper
Pull the upper thread through the slot, holding the thread with your left hand. Draw the thread through the thread guide as illustrated. Pass the thread through wire thread guide and looper eye, leaving an excess length of about 4”(10 cm). Texi Joylock 2/4... -
Seite 69: Threading Needles
Draw the thread through the thread guide as illustrated. Thread the needles from front to back through needle eye and pull the threads towards the back passing along the right side of presser foot, leaving an extra length of about 4”(10cm). Texi Joylock 2/4... -
Seite 70: Helpful Hints
(seamen’s knot). Raise presser foot. Lower needle bar to its lowest position by turning hand wheel away from you. Carefully pull the existing threads until the connecting knots pass through needle eye and looper eyes. Texi Joylock 2/4... -
Seite 71: Test Sewing
At fabric end, carry on running machine at low speed, gently pulling the fabric towards the back,until about 5 to 6 cm of extra lock stitches are produced without fabric. Cut thread by pushing thread cutter lever down, or with scissors. Texi Joylock 2/4... -
Seite 72: Types Of Stitches
TYPES OF STITCHES Texi Joylock 2/4... -
Seite 73: Converting To Two-Thread
Please keep the unused needle on the needle pad. Pull out the convertor as shown in Fig.1. Attach the two-thread convertor onto the upper looper as shown in Fig. 2, Fig.3. When not using convertor, insert it deep and keep as illustrated in Fig.4. Texi Joylock 2/4... -
Seite 74: Adjusting Thread Tensions
FOUR-THREAD USE Just right Upper looper thread pulled Lower looper thread pulled to top side to top side Increase Upper looper Increase Upper looper thread tension thread tension and/or decrease lower and/or decrease lower looper tension looper tension Texi Joylock 2/4... -
Seite 75: Adjusting Stitch Length
It is set at standard width of 6 mm when delivered from the factory. Turn it towards “5” if fabric edge curls while sewing.( Fig.1) Turn it toward “7” if loops hang off the edge. (Fig.2) Texi Joylock 2/4... -
Seite 76: Stitch Finger (B)
Loops may hang off the edge, when you sew with lightweight fabric using 3 threads (right needle only), and setting cutting width dial at 4-5(Fig.3). In such a case change the stitch finger(A) to (B) to get neat stitching(Fig.4) Texi Joylock 2/4... -
Seite 77: Differential Feed
WHEN SET FOR NEGATIVE DIFFERENTIAL FEED, the front feed dog (A) makes a shorter stroke than the rear feed dog (B). This has the effect of stretching material under the presser foot to offset the puckering on the fabric.. Texi Joylock 2/4... -
Seite 78: Setting Differential Feed
Open working table for adjustment. Loosen the screw when sewing with light to normal weight fabric or turning overedge cutting width dial, or otherwise fabric may not be well cut. The machine is set for normal weight fabrics from the factory. Texi Joylock 2/4... -
Seite 79: Caring For Your Machine
Ensure that fabric edge is not wider than overedge width selected or upper looper and needle can be damaged. REMOVING FACE COVER Disconnect from power supply before removing face cover. Remove the screw and take off the face cover. Texi Joylock 2/4... -
Seite 80: Cleaning And Oiling
Apply a few drops of oil to the points indicated by arrows. ALWAYS USE A GOOD QUALITY SEWING MACHINE OIL. Remove each top cover with screw driver and remove dust and lint of inside with the brush. Texi Joylock 2/4... -
Seite 81: Possible Problems And Advices
Insert new Needle. Incorrect setting of Needle. Reset Needle. Breaking Improper Threading. Re-thread machine. Threads Bent needle. Insert new Needle. Thread Tension(s) too tight. Reset thread tension(s). Incorrect setting of Needle. Reset needle. Thread Spool tangled. Reset spool properly. Texi Joylock 2/4... -
Seite 82: Ważne Wskazówki Bezpieczeństwa
Nie należy szyć z uszkodzoną płytką ściegową ponieważ może dojść do złamania igły. Nie należy korzystać z wygiętych igieł. Podczas szycia nie należy ciągnąć ani pchać materiału. Można w ten sposób wygiąć igłę i ją złamać. Przeprowadzając dowolnego rodzaju regulacje w obrębie igły np. nawlekanie Texi Joylock 2/4... - Seite 83 / elektronicznych. W przypadku wątpliwości należy skontaktować się ze sprzedawcą. SPECYFIKACJA MASZYNY MODEL TEXI JOYLOCK 2/4 Ilość nici 2, 3 lub 4 nici Szerokość ściegu overlock 6 mm (igła lewa) i 3.8 mm (igła prawa) Igła / grubość...
- Seite 84 Tansportowanie różnicowe dodatnie Tansportowanie różnicowe ujemne Ustawianie transportu różnicowego Regulacja docisku stopki Szycie grubego materiału lub wielu warstw materiału 3. DBAŁOŚĆ O MASZYNĘ Wymiana noża ruchomego Demontaż noża ruchomego Demontaż osłony przedniej Czyszczenie i smarowanie 4. ROZWIĄZYWANIE PROBLEMÓW Texi Joylock 2/4...
-
Seite 85: Poznaj Swoją Maszynę
Dźwignia podnoszenia stopki Regulator naprężenia nici dolnego Zintegrowany mechaniczny chwytacza obcinacz nitki Regulator naprężenia nici górnego Płytka ściegowa chwytacza Stopka dociskowa Prowadnik nici Pokrętło szerokości cięcia Dźwignia mechanicznego obcinacza Podstawa robocza nitki Teleskop stojaka Instrukcja przełączania na dwie nici Texi Joylock 2/4... -
Seite 86: Akcesoria
„Ślepy” chwytacz na dwie nici Prowadnik do ściegu (B) Zestaw igieł (opcja) Szczotka (opcja) Śrubokręt (mały) Centymetr (opcja) Osłona maszyny (miękka) Śrubokręt (duży) Oliwiarka Nóż ruchomy Klucz Siatka na nici Pinceta Talerz szpulki Uchwyt szpulki Prowadnik sznurka Torba dodatkowa Texi Joylock 2/4... -
Seite 87: Ustawianie Maszyny
OSŁONY Aby otworzyć osłonę przednią, należy pociągnąć ją w prawo i w dół do siebie. OTWIERANIE PODSTAWY ROBOCZEJ Aby otworzyć podstawę roboczą, prawą ręką pociągnąć dźwignię zwalniającą w swoją stronę i lewą ręką podnieść przód stopki dociskowej. Texi Joylock 2/4... -
Seite 88: Przygotowanie Do Nawlekania
Unieść statyw nici do najwyższego położenia do momentu usłyszenia kliknięcia. Szpulki nici umieścić na podstawkach, a nici przeprowadzić przez prowadnice na stojaku od tyłu do przodu. Prowadnica nici pręta może, po dociśnięciu pręta w dół, przytrzymywać szpule na stojaku. Texi Joylock 2/4... - Seite 89 Możliwe jest stosowanie szpulek także bez uchwytów. SIATKA ZABEZPIECZAJĄCA SZPULKI Podczas szycia nici poliestrowe lub nylonowe mogą się nadmiernie rozwijać. Aby zapewnić niezawodne podawanie nici, na szpulkę należy naciągnąć siatkę zabezpieczającą. Texi Joylock 2/4...
-
Seite 90: Pojemnik Na Resztki Tkaniny
ZINTEGROWANY MECHANICZNY OBCINACZ NITKI Obcinacz zabudowany jest w płytce ściegowej. Chcąc obciąć nić należy nacisnąć i przytrzymać dźwignię obcinacza prawą dłonią. Nóż wysunie się z płytki ściegowej. Przeciągnąć nadmiar ściegu, aby go odciąć, zgodnie z tym, co pokazano na rysunku. Texi Joylock 2/4... -
Seite 91: Wymiana Stopki Dociskowej
UWAGA: Należy pamiętać, że dolne i górne chwytacze potrzebować będą dwa razy więcej nici w porównaniu do igieł. Dlatego, kupując nić do szycia, zwłaszcza gdy chodzi o nietypowy kolor, należy kupić jej odpowiednią ilość. Texi Joylock 2/4... -
Seite 92: Rozpoczęcie Szycia
Dolny chwytacz - górny chwytacz - igły. Otwórz przednią osłonę i podstawę roboczą. Unieś igły do najwyższego położenia obracając koło napędowe w swoją stronę i podnieś stopkę dociskową. UWAGA: Po podniesieniu stopki dociskowej zwolnione zostaje naciągnięcie nici. Texi Joylock 2/4... -
Seite 93: Nawlekanie Dolnego Chwytacza
Przeciągnąć dolną nić przez talerzyk naprężacza. Przytrzymując nić lewą ręką, mocno pociągnąć prawą. Nić należy przewlec przez prowadnik (patrz rysunek). Nić przeprowadzić przez oczko dolnego chwytacza i zaczepić wokół części A, zgodnie z tym, co pokazano na rysunku. Pozostawić około 10 cm naddatku nici. Texi Joylock 2/4... -
Seite 94: Nawlekanie Górnego Chwytacza
Postępować zgodnie z tym, co przedstawiono na rysunku. Nić należy przeprowadzić przez prowadnik. Górną nić przeciągnąć przez talerzyk naprężacza, przytrzymując ją lewą ręką. Nić należy przewlec przez prowadnik. Poprowadzić nić przez druciany prowadnik i oczko nawlekacza, pozostawiając około 10 cm naddatku nici. Texi Joylock 2/4... -
Seite 95: Nawlekanie Igieł
Przytrzymując nić lewą ręką, mocno pociągnąć prawą. Nić należy przewlec przez prowadnik. Igły należy nawlekać od przodu do tyłu przez oczka, a nici ciągnąć do tyłu, wzdłuż prawej strony stopki dociskowej, pozostawiając około (10 cm) naddatku nici. Texi Joylock 2/4... -
Seite 96: Przydatne Wskazówki
WYMIANA SZPULEK Z NICIĄ Obciąć starą nić w pobliżu szpulki. Zawiązać odcięte końcówki nowych szpulek, jak pokazano na rysunku i je przeciągnąć. Unieść stopkę dociskową. Ostrożnie pociągnąć nitkę do momentu, aż związane końcówki przejdą przez oczko igły i oczka nawlekacza. Texi Joylock 2/4... -
Seite 97: Pierwsze Szycie
5 do 6 cm dodatkowego ściegu bez materiału. Odciąć nić dociskając dźwignię zintegrowanego obcinacza nici w dół lub za pomocą nożyczek. Texi Joylock 2/4... -
Seite 98: Typy Ściegów
TYPY ŚCIEGÓW Texi Joylock 2/4... -
Seite 99: Przełączenie Na Dwie Nici
ściegu. Wyjąć chwytacz, jak pokazano na rys. 1. Do górnego chwytacza przymocować chwytacz dwunitkowy, jak pokazano na rys. 2 i 3. Jeżeli ślepy chwytacz nie będzie używany, należy przechowywać jak pokazano na rys. 4. Texi Joylock 2/4... -
Seite 100: Regulacja Naciągu Nici
CZTERY NICI Tylko prawa Nić górnego chwytacza Nić dolnego chwytacza ciągnięta na górę ciągnięta na górę Zwiększyć naprężenie nici Zwiększyć naciąg nici górnego chwytacza i/lub dolnego chwytacza i/lub zmniejszyć naciąg dolnego zmniejszyć naciąg górnego chwytacza chwytacza Texi Joylock 2/4... -
Seite 101: Regulacja Długości Ściegu
Szerokość cięcia można ustawić w zakresie 4 do 7 mm obracając pokrętłem ustawiania szerokości cięcia. Szerokość ustawiona fabrycznie to 6 mm. Jeżeli podczas szycia krawędź materiału zawija się, należy ustawić wartość “5” (rys. 1). Jeżeli pętle zwisają z krawędzi, wartość należy zwiększyć do “7”. (rys. 2) Texi Joylock 2/4... -
Seite 102: Prowadnik Ściegu (B)
Podczas szycia lekkiego materiału przy pomocy 3 nici (jedynie igła prawa) i po ustawieniu pokrętła szerokości cięcia na 4 - 5, pętle mogą zwisać z krawędzi (rys. 3). W takim przypadku należy wymienić prowadnik ściegu (A) na (B), aby uzyskać gładki ścieg (rys. 4). Texi Joylock 2/4... -
Seite 103: Transport Różnicowy
TANSPORTOWANIE RÓŻNICOWE UJEMNE JEŻELI USTAWIONE ZOSTANIE TRANSPORTOWANIE RÓŻNICOWE UJEMNE, transporter przedni (A) wykonuje krótszy skok niż transporter tylny (B). Prowadzi to do naciągnięcia materiału pod stopką dociskową, aby skompensować ściąganie materiału. Texi Joylock 2/4... -
Seite 104: Ustawianie Transportu Różnicowego
Fabrycznie maszyna ustawiona została na materiały lekkie i średnie. WAŻNE: Grubość i elastyczność materiału, jak i jakość używanych nici ma ogromny wpływ na jakość ściegu. Prawidłowa regulacja naprężenia nici oraz prawidłowa długość ściegu zapewnia nam równy i ładny ścieg. Texi Joylock 2/4... -
Seite 105: Dbałość O Maszynę
Upewnić się, że krawędź materiału nie jest szersza niż wybrana szerokość ściegu, ponieważ w innym przypadku może dojść do uszkodzenia górnego chwytacza. DEMONTAŻ OSŁONY PRZEDNIEJ Przed zdemontowaniem osłony, rozłączyć zasilanie. Odkręcić śrubę i wyjąć osłonę przednią. Texi Joylock 2/4... -
Seite 106: Czyszczenie I Smarowanie
W miejscach wskazanych strzałką należy wprowadzić kilka kropli oleju. ZAWSZE NALEŻY STOSOWAĆ DOBREJ JAKOŚCI OLEJ WAZELINOWY DO MASZYN DO SZYCIA. Przy pomocy śrubokręta zdemontować każdą osłonę górną i szczotką usunąć brud i strzępy Texi Joylock 2/4... -
Seite 107: Rozwiązywanie Problemów
Zamontować nową igłę Nieprawidłowe ustawienie igły Ustawić igłę Zerwanie nici Wadliwe nawleczenie Przewlec ponownie maszynę Wygięta igła Zamontować nową igłę Nadmierne naprężenie nici Ustawić naprężenie nici Nieprawidłowe ustawienie igły Ustawić igłę Zaplątana nić na szpuli Odpowiednio ustawić szpulę Texi Joylock 2/4... -
Seite 108: Указания По Технике Безопасности
Не рекомендуется отключать машину путем вытягивания штепселя за шнур. Для отключения питания необходимо взяться непосредственно за штепсель и выдернуть его из розетки. Не следует держать руки в зоне подвижных частей машины. Особое внимание следует уделять зоне движения иглы. Texi Joylock 2/4... - Seite 109 утилизации электрического / электронного оборудования. Усли у вас возникают сомнения, обратитесь к продавцу. СПЕЦИФИКАЦИЯ МОДЕЛЬ TEXI JOYLOCK 2/4 Число ниток 2, 3 или 4 нитки Ширина обметки 6 мм (левая игла) и 3.8 мм (правая игла) Игла / стандартный размер...
- Seite 110 Отрицательная подача дифференциала Регулировка дифференциальной подачи Регулировка давления лапки Работа с плотными материалами или с несколькими слоями ткани 3. УХОД ЗА МАШИНОЙ Замена подвижного ножа Снятие подвижного ножа Снятие передней крышки Чистка и смазка 4. УСТРАНЕНИЕ НЕПОЛАДОК Texi Joylock 2/4...
-
Seite 111: Знакомство С Машиной
Регулятор натяжения нитки Рычаг подъёма лапки правой иглы Нитеобрезатель Регулятор натяжения нитки Игольная пластина нижнего петлителя Прижимная лапка Регулятор натяжения нитки Регулятор ширины стежка верхнего петлителя Рабочий стол Нитенаправитель Штатив Регулятор положения Регулятор натяжения нитки левой нитеобрезателя Texi Joylock 2/4... -
Seite 112: Принадлежности
Слепой петлитель «Палец» для образования петли (B) Набор игл Кисточка Отвертка (малая) Портновская рулетка (необязательный) Чехол (мягкий) Отвертка (большая) Масленка Подвижный нож Гаечный ключ Сетка на катушку Пинцет Подставка под катушку Держатель катушки Направляющая шнура Дополнительный чехол Texi Joylock 2/4... -
Seite 113: Включение Машины
отключить машину от сети. ОТКРЫВАНИЕ ПЕРЕДНЕЙ ПЛАТФОРМЫ Чтобы открыть переднюю панель, потяните ее вправо и вниз на себя. ОТКРЫВАНИЕ РАБОЧЕГО СТОЛА Нажмите правой рукой на рычаг открытия передней панели на себя, а левой рукой поднимите лапку . Texi Joylock 2/4... -
Seite 114: Подготовка К Заправке Ниток
ПОДГОТОВКА К ЗАПРАВКЕ НИТОК ШТАТИВ НИТЕНАПРАВИТЕЛЯ Вытяните штатив нитенаправителя вверх до щелчка. Установите катушки на катушечных стержнях и протяните нить через ушко нитенаправителя. Катушки будут держаться, если опустить штатив. Texi Joylock 2/4... - Seite 115 И КАТУШЕЧНЫЕ СТЕРЖНИ Для больших конических бобин установите резиновые катушкодержатели широким концом вверх, а для маленьких – узким концом вверх. СЕТКА ДЛЯ КАТУШЕК При сматывании полиэстеровая нить спадает с катушки. Чтобы этого избежать, используйте сетку, надевающуюся на катушку. Texi Joylock 2/4...
-
Seite 116: Лоток Для Сбора Обрези
При использовании регулятора материал отрезается на том же самом расстоянии, что и прокладывается строчка, без дополнительного отступа. МЕХАНИЧЕСКИЙ НИТЕОБРЕЗАТЕЛЬ Расположен на игольной пластине. Нажать на рычаг обрезки нитки правой рукой. Появится нож. Обрезать, как показано на рисунке. Texi Joylock 2/4... -
Seite 117: Замена Лапки
Используйте иглы системы 130/705 H (HAx1), с полуплоской колбой и острием соответствующим шитому материалу. ВНИМАНИЕ: Помните: для нижних и верхних петлителей требуется в два раза больше игл, чем для игл. Учитывайте это при покупке ниток, особенно редких цветов. Texi Joylock 2/4... -
Seite 118: Начало Работы
т.п. Перед тем как переходить к шитью, научитесь правильно заправлять нитки. Заправка выполняется в следующей последовательности: нижний петлитель – верхний петлитель – игла. Откройте переднюю панель и рабочий стол. Поворотом маховика на себя поднимите иглу в верхнее положение. Поднимите лапку. ВНИМАНИЕ: После поднятия лапки ослабевает натяжение нитки. Texi Joylock 2/4... -
Seite 119: Заправка Нижнего Петлителя
Пропустите нить между шайбами нитенатяжителя. Придерживая нить левой рукой сильно потяните правой. Протянуть нить через направители по схеме (см. рисунок). Ввести нитку в ушко нижнего петлителя и заправить в крючок А, как указано на рис. Оставить свободный конец нитки длиной 10 см.. Texi Joylock 2/4... -
Seite 120: Заправка Верхнего Петлителя
Следовать схеме на рисунке. Пропустите нить через нитенаправитель. Протяните верхнюю нить через устройство натяжения нити, придерживая нить левой рукой. Пропустить нитку через направитель. Ввести нить в проволочный направитель и в ушко петлителя, оставляя свободный конец нитки длиной 10 см. Texi Joylock 2/4... -
Seite 121: Заправка Игл
Пропустите нитки через нитенаправитель. Провести нитки между шайбами нитенатяжителей, придерживая левой рукой, сильно потянуть правой. Пропустить нитки через нитенаправители. Вводить нитки следует спереди назад через игольное ушко, подвести под правую сторону лапки, оставляя концы около 10 см. Texi Joylock 2/4... -
Seite 122: Полезные Советы
ПОЛЕЗНЫЕ СОВЕТЫ Замена катушек Обрезать старую нитку рядом с катушкой. Связать старые концы с новыми, как показано на рисунке, и протянуть их. Поднять лапку. Осторожно протянуть нитку до ушка иглы. Texi Joylock 2/4... -
Seite 123: Проверка Качества Строчки
мягко протягивая ее вперед, направляйте материал, машина сама продвигает его. Проверьте натяжение нитей на образце. Прошив до конца, снизьте скорость шитья, мягко вытягивая материал за лапку, образуя цепочку стежков длиной 5-6 см. Отрежьте нить с помощью нитеобрезателя или ножниц. Texi Joylock 2/4... -
Seite 124: Типы Строчек
ТИПЫ СТРОЧЕК Texi Joylock 2/4... -
Seite 125: Переход На 2-Ниточное Шитье
рабочий стол, поднять иглу в верхнее положение. Снять левую или правую иглу в зависимости от ширины строчки. Снять петлитель, как показано на рис. 1. К верхнему петлителю прикрепить 2-ниточный петлитель (см. рис. 2 и 3). Если слепой петлитель не используется, его следует хранить, как показано на рис. 4. Texi Joylock 2/4... -
Seite 126: Регулировка Натяжения Нитки
ЧЕТЫРЕ НИТКИ Нить нижнего петлителя Нить верхнего петлителя перетянута на лицевую Правильно перетянута на изнанку сторону Увеличить натяжение Увеличить натяжение нитки верхнего петлителя нижнего петлителя и и / или уменьшить / или уменьшить натяжение нижнего натяжение верхнего петлителя Texi Joylock 2/4... -
Seite 127: Регулировка Длины Стежка
Ширина обрезки может меняться от 4 до 7 мм поворотом ручки регулятора ширины обрезки. Стандартная ширина обрезки 6 мм. Уменьшите ее до 5 мм, если при шитье край материала сворачивается (рис. 1). Увеличьте ее до 7 мм, если петли свисают с края ткани. (рис. 2) Texi Joylock 2/4... -
Seite 128: Палец» Для Образования Петли (B)
Когда вы шьете тремя нитями (заправлена только правая игла), установив ширину обрезки на 4 - 5, петли могут выступать за край материала (рис. 3). В этом случае замените «палец» до образования петли (A) на (B), чтобы край стал опрятнее (рис.4). Texi Joylock 2/4... -
Seite 129: Дифференциальная Подача
(A) делает более длинный шаг, чем задняя (B). Это создает эффект присбаривания материала под лапкой. ОТРИЦАТЕЛЬНАЯ ПОДАЧА ДИФФЕРЕНЦИАЛА В этом случае передняя рейка (А) делает более короткие стежки, чем задняя (В). Это создает эффект растягивания материала под лапкой. Texi Joylock 2/4... -
Seite 130: Регулировка Дифференциальной Подачи
нож может не прорезать ткань. Заводская регулировка установлена для средней толщины ткани. ВАЖНО: Толщина и эластичность материала, как и используемые нитки, имеет огромное влияние на качество шва. Правильная регулировка натяжения нитки и длины стежка обеспечивает ровный и опрятный шов. Texi Joylock 2/4... -
Seite 131: Уход За Машиной
нож, и поворачивая ее на себя (см. рис.). Убедитесь, что выступающий срез материала не превышает ширину обметывания, иначе верхний петлитель и игла могут быть повреждены. СНЯТИЕ ПЕРЕДНЕЙ КРЫШКИ Отключить машину от сети. Открутить винт и снять крышку. Texi Joylock 2/4... -
Seite 132: Чистка И Смазка
Откройте переднюю крышку и рабочий стол. Удалите кисточкой из механизма грязь и обрезки. Капните несколько капель масла в места, указанные на рисунке. ВСЕГДА ИСПОЛЬЗУЙТЕ ВАЗЕЛИНОВОЕ МАШИННОЕ МАСЛО ВЫСОКОГО КАЧЕСТВА. Отверткой ослабьте винт и снимите каждую крышку, щеточкой удалите внутри пыль. Texi Joylock 2/4... -
Seite 133: Устранение Неполадок
Игла неправильно установлена Установить иглу заново Обрыв нитки Неверная заправка Заправить машину заново Игла искривлена или затуплена Установить новую иглу Слишком большое натяжение Отрегулировать натяжение нити Игла неправильно установлена Установить иглу заново Спутаны нитки в катушке Правильно установить катушку Texi Joylock 2/4... - Seite 134 Texi Joylock 2/4...
