Grandstream GVC3200 Kurzinstallationsanleitung Seite 39

11. Закрепите провода застёжкой на части В рамки
настенного крепления.
ПОДКЛЮЧЕНИЕ GVC3200:
1. Подключите LAN-порт GVC3200 к гнезду RJ-45 концетратора/коммутатора
или маршрутизатора (со стороны LAN на маршрутизаторе) при помощи
Ethernet-кабеля.
2. Подключите HDMI [1] порт GVC3200 к HDMI порту главного устройства
отображения (напр. ТВ) при помощи HDMI-кабеля. Подключите HDMI порт
2 и далее HDMI порт 3 если у вас есть дополнительные дисплеи.
Примечание: Пожалуйста, убедитесь, что вы соблюдаете порядок портов при
подключении HDMI портов 1, 2 и 3. GVC3200 не будет работать корректно,
если подключить HDMI порт 2 или 3 без подключения HDMI порта 1.
3. Подключите USB-кабель громкоговорителя к порту "SPKR" на GVC3200.
73

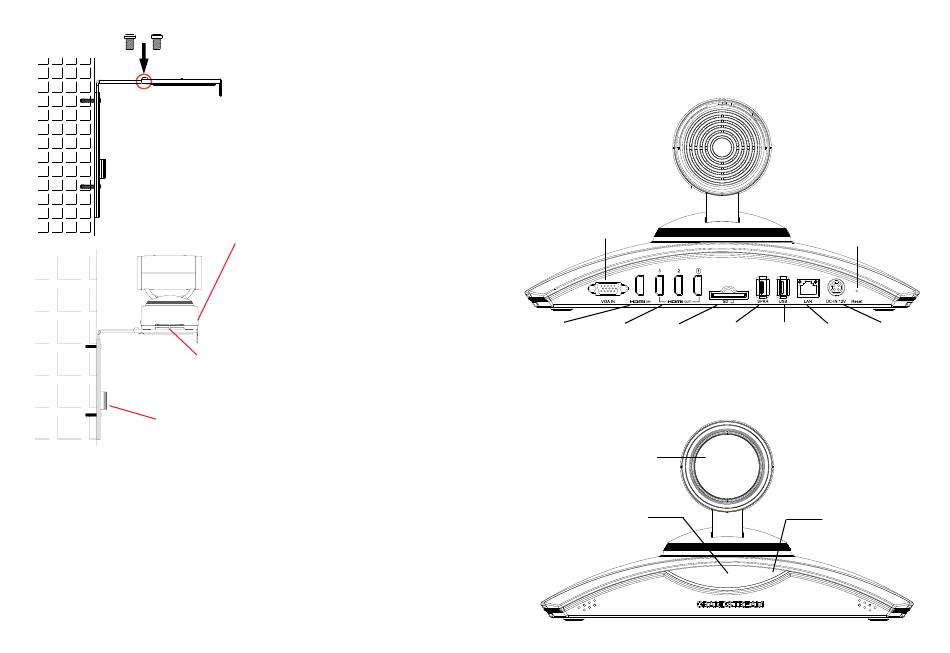

8. Расположите часть А и часть В
на двух отверстиях, как показано
ниже. Установите винт Тип 2 в
каждое отверстие и затените его.
9. Поместите GVC3200 сверху на
часть А рамки настенного
крепления. На части А рамки
настенного крепления, входной
штифт должен войти в отверстие
на днище GVC3200.
10. Затяните встроенный винт на рамке
настенного крепления часть А, чтобы
обеспечить надёжную фиксацию
GVC3200.
Примечание: "USB" порт на GVC3200 не предназначен для подключения
громкоговорителя. Подключение громкоговорителя к порту "USB" может
вызвать его неправильную работу.
4. Подключите выходной штекер 12V DC к разъёму питания на GVC3200;
подключите блок питания к сети.
VGA IN
HDMI IN HDMI OUT Разъем для SPEAKER
Порт 1/2/3 SD-карты Порт
5. ОСИД на передней части GVC3200 покажет загрузку информации.
Перед тем как продолжить, пожалуйста дождитесь того, как информация
об IP-адресе будет отображена на ОСИД. Устройство отображения (напр.
ТВ) покажет экран HOME в режиме ожидания, а также IP-адрес в строке
состояния сверху.
Объектив
ОСИД. Здесь
отображается
информация после
загрузки. Например,
IP: 192.168.40.123
Заземление
Порт USB Порт DC-IN 12V
локальной
сети
Светодиодный
индикатор
74
