11. Zur Besfestigung der Kabel nutzen Sie den
Kabelbinder und die Aussparung an Teil B.
GVC3200 ANSCHLIESSEN:
1. Verbinden Sie den LAN-Port des GVC3200 mit dem Switch oder Router,
benutzen Sie hierfür das Netzwerk/Ethernet Kabel.
2. Verbinden Sie mit dem HDMI Kabel das GVC3200 (HDMI 1) mit dem
Hauptmonitor (HDMI 1/IN). Weitere Monitore schließen Sie über HDMI 2
bzw. HDMI 3 an.
Hinweis: Achten Sie darauf, dass immer der HDMI 1 Ausgang am GVC3200 mit
dem Hauptmonitor verbunden ist.
3. Verbinden Sie das USB Kabel der Lautsprecher mit dem "SPKR" Port am
GVC3200.
51

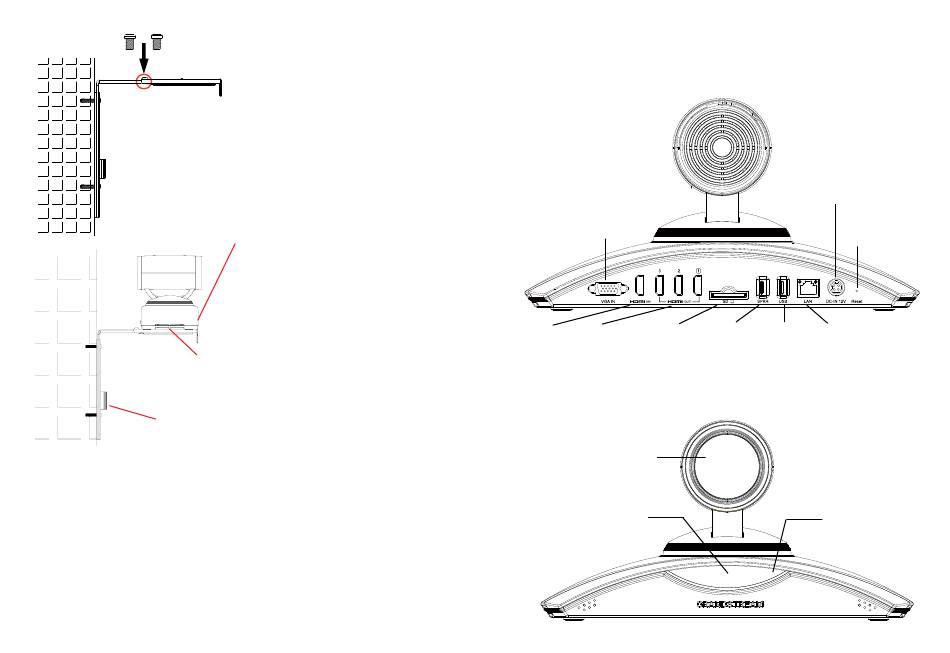

8. Schieben Sie Teil A soweit auf Teil B,
bis die Löcher beider Elemente
(siehe Skizze) übereinstimmen. Dann
verbinden Sie beide Teile mit
den Schrauben Typ 2.
9. Platzieren Sie das GVC3200 an Teil
A der Halterung. Die Arretierung an
Teil A passt in das Loch auf der
Unterseite des GVC3200.
10. Mit der integrierten Verschraubung
verbinden Sie das GVC3200 sicher mit
der Halterung (Teil A).
Hinweis: Nutzen Sie zum Anschluß des Lautsprechers nicht den USB Port am
GVC3200, diese Verbindung wird nicht funktionieren.
4. Verbinden Sie das mitgelieferte Netzteil mit dem GVC3200 und stecken Sie das
Netzkabel anschließend in die Steckdose.
VGA Eingang
HDMI HDMI Steckplatz Mikrofon/
Eingang Ausgang für SD- Lautsprecher
1/2/3 Karte (Speaker) Port
5. Das kleine OLED Display zeigt Information zum Startvorgang. Bevor Sie
fortfahren, warten Sie bitte, bis die IP Adressinformationen am OLED Display
angezeigt werden. Die eigene IP Adresse wird auch auf dem Hauptmonitor in
der oberen Statuszeile angezeigt.
Objektiv
OLED. Hier wird nach
dem Startvorgang die IP
Adresse angezeigt,
z.B. IP 192.168.40.123
Anschluss für
das mitgelieferte
Netzteil
Erdung
USB LAN
Anschluss Anschluss
LED Anzeige
