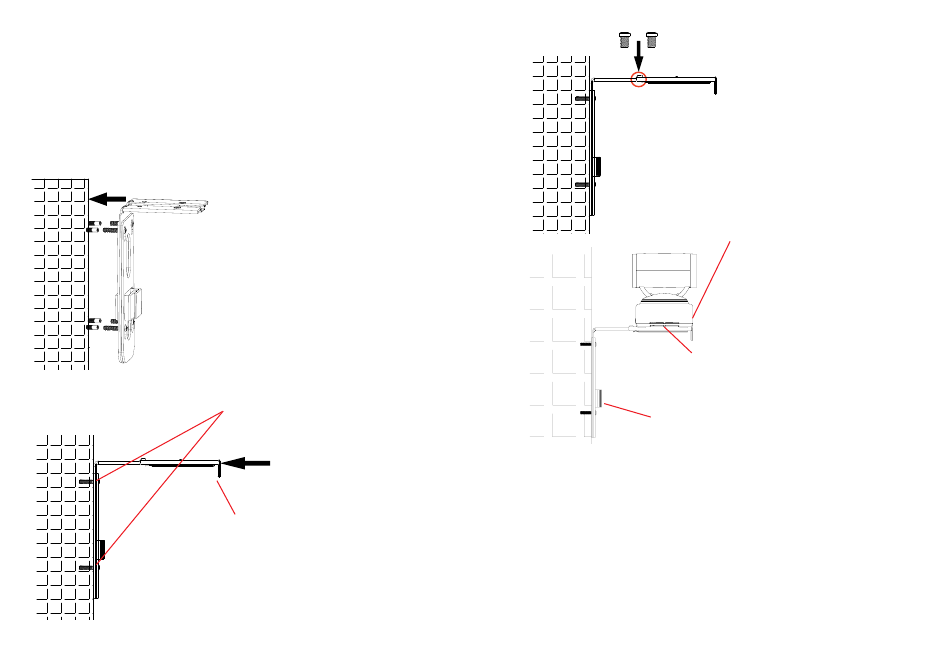

2. Sulla Parte B della staffa per montaggio a parete, sono presenti quattro fori
per la vite tipo 3. Allineare la Parte B contro la parete su cui si desidera montare
il supporto.
3. In base alla posizione dei quattro fori sulla Parte B, individuare i punti corrispon
denti sulla parete ed effettuare i fori.
4. Fissare i quattro bulloni in ciascuno dei fori sulla parete. Accertarsi che il lato
lucido sia rivolto verso l'esterno. Vedere la figura sottostante.
61
5. Montare la Parte A della staffa per
montaggio a parete sulla parete.
Quindi inserire le quattro viti tipo 4 in
ciascun bullone.
6. Serrare le viti in modo che la Parte B
possa essere posizionata saldamente
contro la parete.
7. Far scorrere la Parte A della staffa
di montaggio a parete nella Parte B,
come indicato dalla freccia in alto.
10. Serrare la vite incorporata sulla Parte A
11. Instradare il cablaggio con il fermo Hook-and-loop
sulla Parte B della staffa per montaggio a parete.
CONNESSIONE DEL GVC3200:
1. Collegare la porta LAN di GVC3200 alla presa RJ-45 di un hub o di un router
(lato LAN del router) usando un cavo Ethernet.
2. Collegare la porta HDMI [1] di GVC3200 alla porta HDMI del dispositivo di
visualizzazione principale (ad es., TV) usando il cavo HDMI. Collegare la porta
HDMI 2, quindi la porta HDMI 3, se si dispone di dispositivi di visualizzazione
aggiuntivi.
Nota: Accertarsi di seguire la sequenza della porte quando si collegano le porte
HDMI 1, 2 e 3. GVC3200 non funzionerà correttamente se si collega la porta HDMI
2 o 3 senza aver prima collegato la porta HDMI 1.
3. Collegare il cavo USB dell'altoparlante alla porta "SPKR" di GVC3200.
8. Allineare la Parte A e la Parte B in
corrispondenza dei 2 fori come
evidenziato sotto. Installare la vite
tipo 2 su ciascun foro e serrarla.
9. Posizionare GVC3200 in alto sulla
Parte A della staffa di montaggio a
parete. Sulla Parte A della staffa di
montaggio a parete, il perno di
posizionamento deve inserirsi nel
foro sulla parte inferiore di GVC3200.
della staffa per montaggio a parete per
accertarsi che GVC3200 sia fissato
saldamente.
