11. Administre los cables con el sujetador de gancho
en la montura de pared de la Parte B.
CONECTANDO EL GVC3200:
1. Conecte el puerto LAN del GVC3200 a un puerto RJ45 de un Hub/Switch o
Router (del lado LAN del router) usando el cable Ethernet.
2. Conecte el puerto HDMI del GVC3200 al puerto HDMI del dispositivo de
visualización principal (Ejemplo un Televisor) usando el cable HDMI. Si posee
dispositivos adicionales conecte el puerto HDMI 2 y luego puerto HDMI 3.
Nota: Por favor asegúrese de seguir el orden de puertos HDMI 1,2 y 3 cuando
se conecte a éste. El GVC3200 no trabará de manera correcta si conecta
los puertos HDMI 2 o 3 sin usar el puerto HDMI 1.
3. Conecte el cable USB del altavoz al puerto "SPKR" del GVC3200.
29

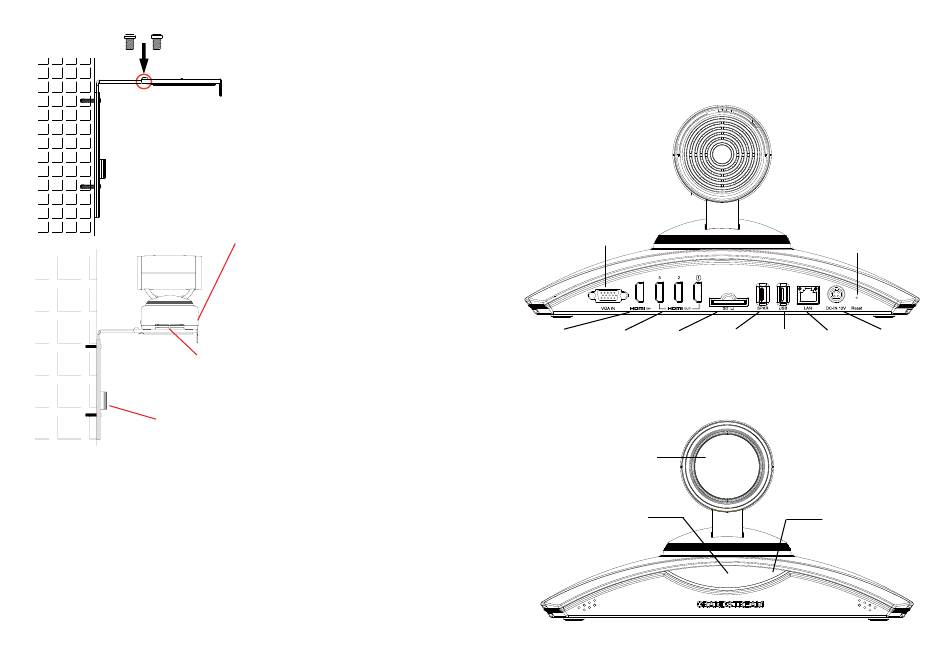

8. Alinie la Parte A y la Parte B en los
agujeros como se destaca abajo.
Instale los tornillos Tipo 2 a cada
agujero y apriételos.
9. Situe el GVC3200 por encima del
sujetador de montura de pared
de la Parte A. Sobre el sujetador de
la Parte A, el pasador de posiciona
miento debería encajar en el
agujero inferior del GVC3200.
10. Apriete el soporte de tornillo en el sujetador
de montura de pared de la Parte A y
asegúrese de que el GVC3200 encaje de
manera segura.
Nota: El puerto "USB" del GVC3200 no es para conectar el altavoz. Conectar
el altavoz al puerto "USB" podría causar que el altavoz funcione de
manera inapropiada.
4. Conecte el plug de salida de 12V DC al enchufe de poder del GVC3200,
conecte el adaptador de poder a un toma corriente.
Entrada VGA
Entrada
Salida HDMI
Ranura de
HDMI
Puerto 1/2/3
tarjeta SD
5. El OLED en el frontal del GVC3200 mostrará la información de arranque. Antes
de continuar, por favor espere la información de la dirección IP a ser mostrada
en el OLED. El dispositivo de visualización (Televisor) mostrará la pantalla de
Inicio con la dirección IP en la barra superior de Estado.
Lente
OLED. Muestra la
información de la
dirección IP después
de arrancar.
Por ejemplo,
IP: 192.168.40.123
RESET
Puerto de
Puerto
Puerto
Entrada
Altavoz
USB
LAN
DC-12V
LED Indicator
