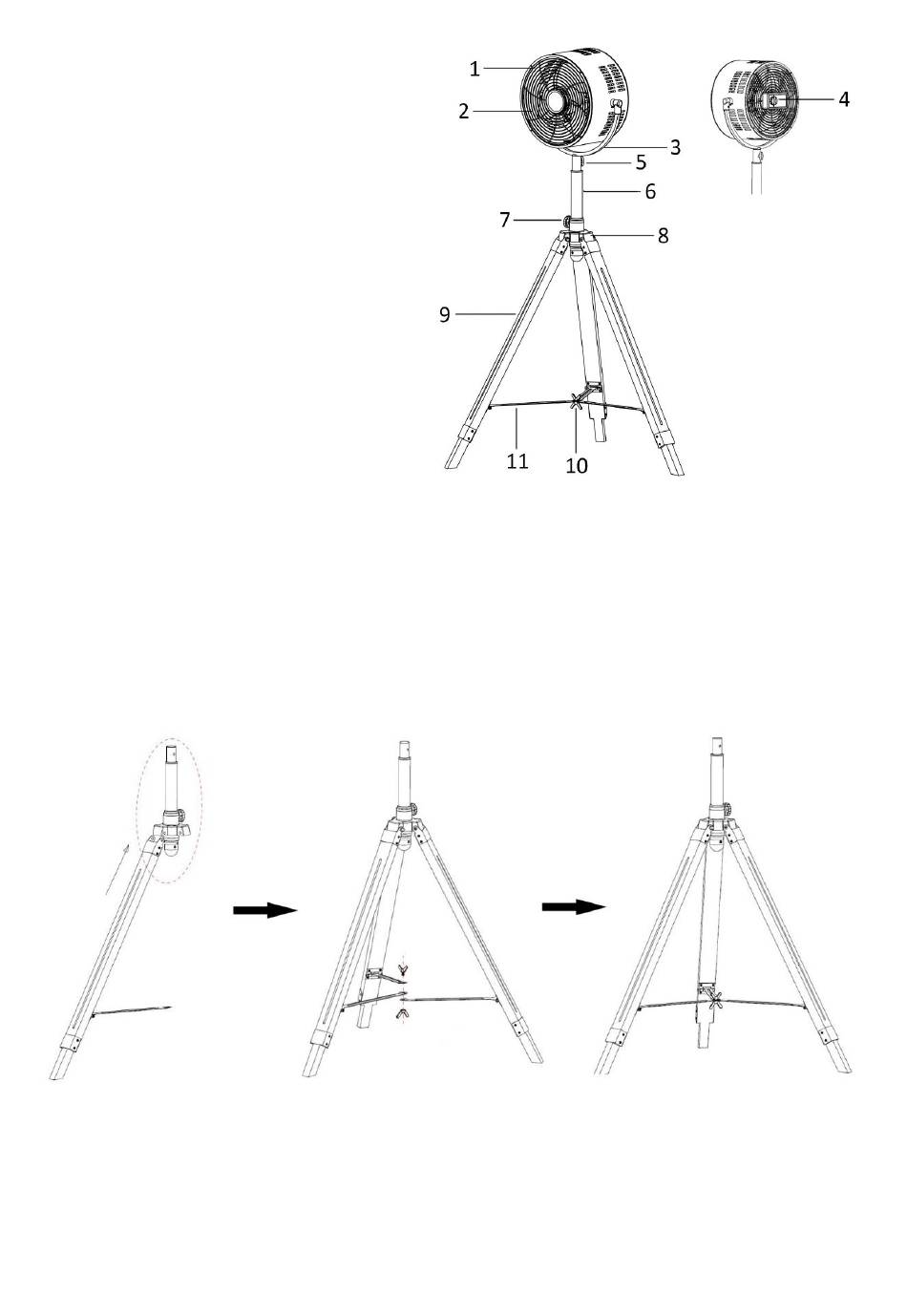

OSIEN KUVAUS
1. Tuulettimen suojus
2. Tuulettimen siipi
3. U-pidike
4. Nopeuskytkin
5. Lukitusnuppi
6. Korkeuden säätöputki
7. Kiinnitysnuppi
8. Jalustan pidike
9. Kolmijalka
10. Kiinnityssiipiruuvi ja siipimutteri
11. Metalliyhdysputki
KOKOAMISOHJEET
1. Kolmijalan kokoaminen
1) Poista kiinnitysruuvit ja mutterit.
2) Kiinnitä puisen jalustan jalan metalliosa jalustan pidikkeeseen, kohdista reiät ja työnnä kiinnitysruuvit läpi
koko matkalta. Huomioi jalan pään suunta.
3) Kiinnitä mutteri ruuvin ulkona olevaan päähän ja kiristä mutteri.
4) Toista sama kahdelle muulle jalalle.
5) Levitä jalat, yhdistä kolme metalliyhdysputket kiinnityssiipiruuveilla ja siipimutterilla.
6) Säädä korkeuden säätöputki haluamaasi korkeuteen ja kiristä kiinnitysnuppi.
