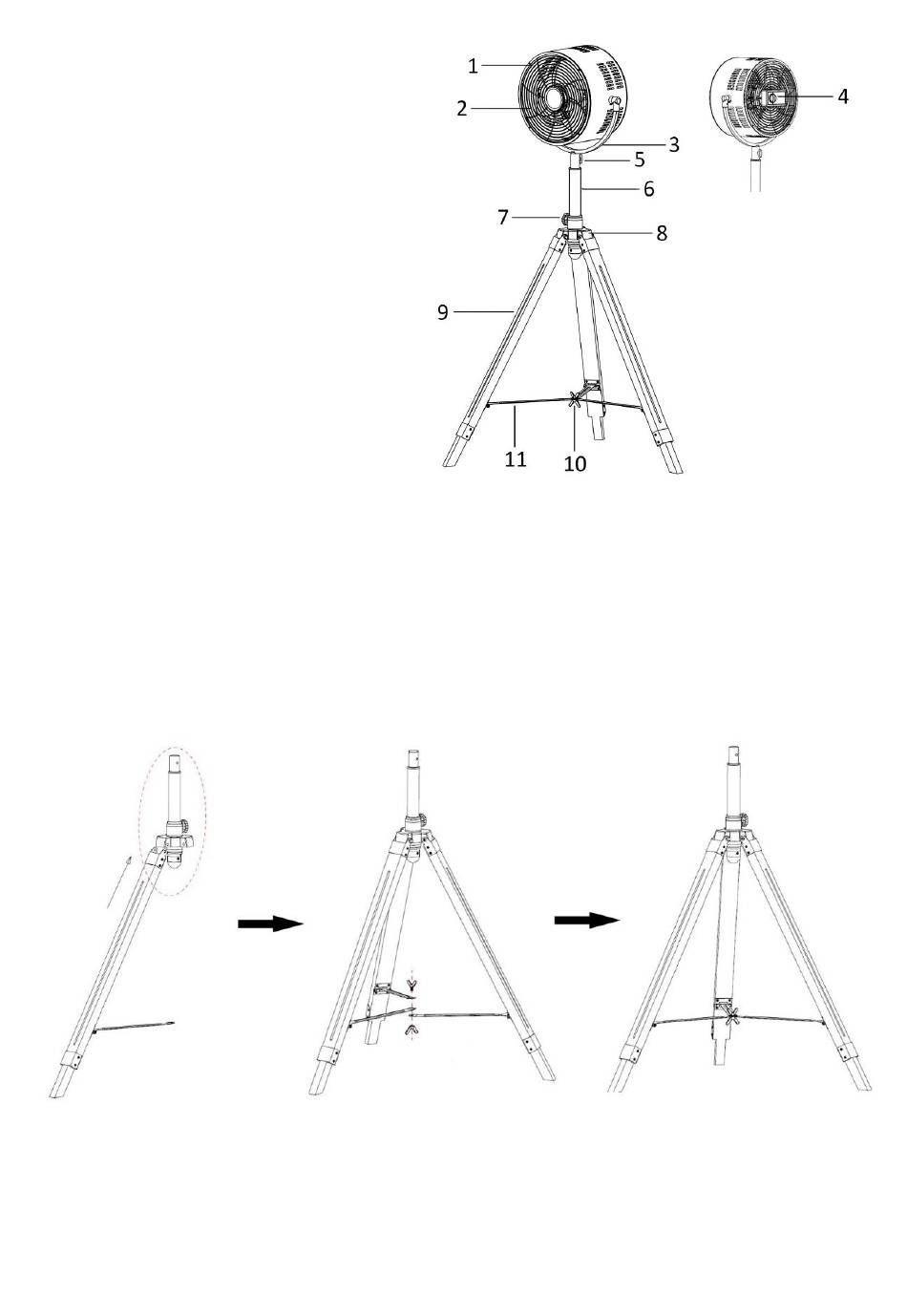

OSADE KIRJELDUS
1. Ventilaatori kate
2. Tiivik
3. U-kujuline hoidik
4. Kiiruse lüliti
5. Lukustusnupp
6. Kõrguse reguleertoru
7. Kinnitusnupp
8. Kolmjala hoidik
9. Kolmjala jalg
10. Liblikkruvi ja liblikmutter
11. Metallist ühendustoru
KOKKUPANEKUJUHISED
1. Kolmjala jala kokkupanek
1) Eemaldage kinnituskruvid ja -mutrid.
2) Kinnitage puidust kolmjala jala metallist osa kolmjala hoidiku külge, joondage augud ja paigaldage
kinnituskruvid. Jälgige jala otsa suunda.
3) Paigaldage kruvi külge mutter ja keerake mutter kinni.
4) Korrake seda toimingut kahe järgmise jalaga.
5) Avage jalad, ühendage kolm metallühendusega toru liblikkruvi ja liblikmutri abil.
6) Reguleerige kõrguse reguleerimise toru soovitavale kõrgusele ja keerake kinnitusnupp kinni.
