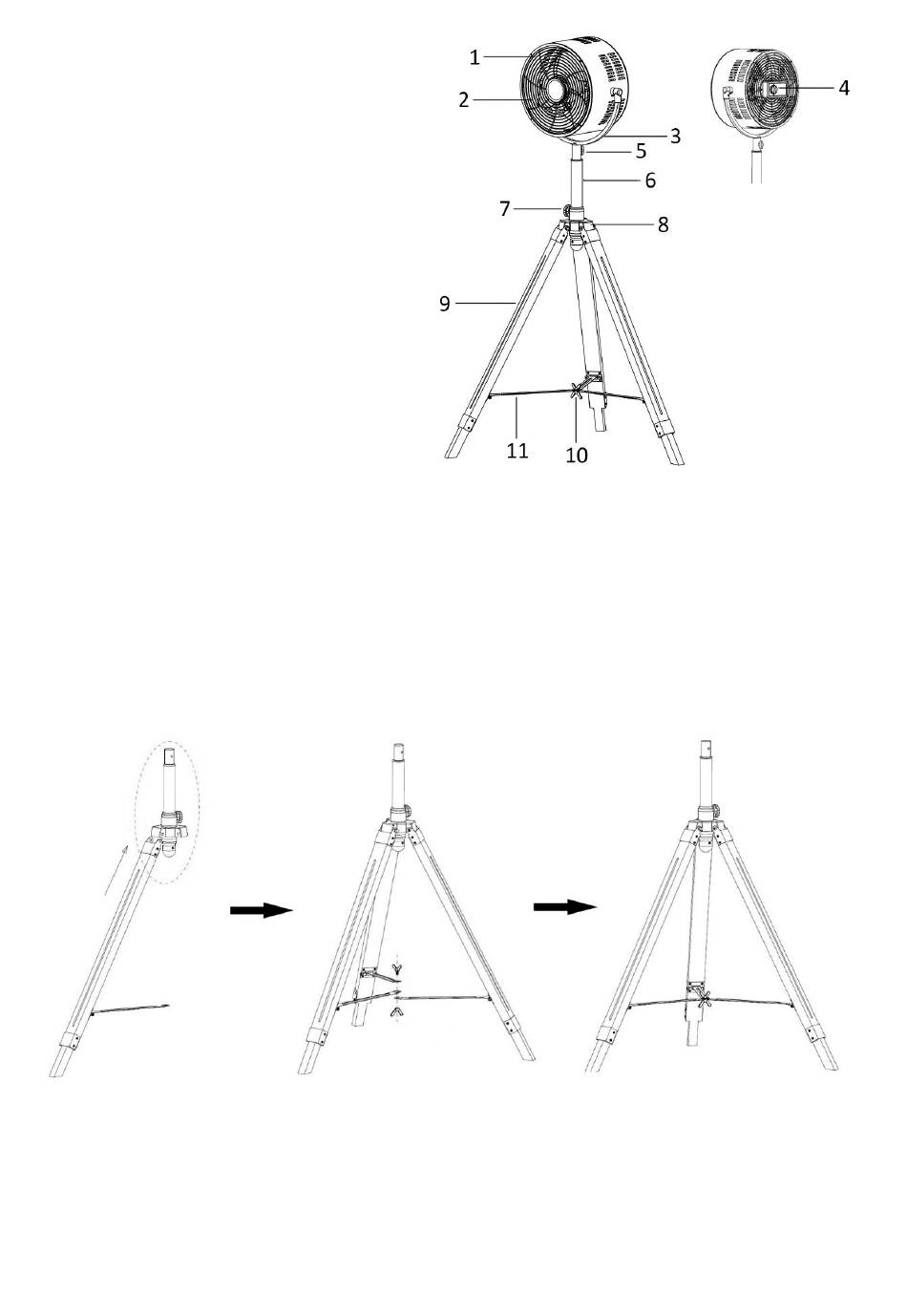

PARÇA İSİMLERİ
1. Fan muhafazası
2. Fan pervanesi
3. U şekilli tutucu
4. Hız anahtarı
5. Kilitleme topuzu
6. Yükseklik ayar borusu
7. Sıkma topuzu
8. Tripod tutucu
9. Tripod ayak
10. Kelebek sabitleme vidası ve somunu
11. Metal bağlantı borusu
MONTAJ TALİMATLARI
1. Tripod ayak aksamı
1) Sabitleme vidalarını ve somunlarını çıkarın.
2) Ahşap tripod ayağının metal parçasını tripod tutucusuna takın, delikleri hizalayın ve emniyet vidalarını
sonuna kadar takın. Ayak ucunun yönünü not alın.
3) Somunu vidanın çıkıntılı ucuna takın ve somunu sıkın.
4) Diğer iki bacak için tekrarlayın.
5) Bacakları açın, üç metal bağlantı borusunu kelebek tespit vidası ve somunu ile bağlayın .
6) Yükseklik ayar borusunu istediğiniz yüksekliğe ayarlayın ve sıkma topuzunu kullanarak sıkın.
