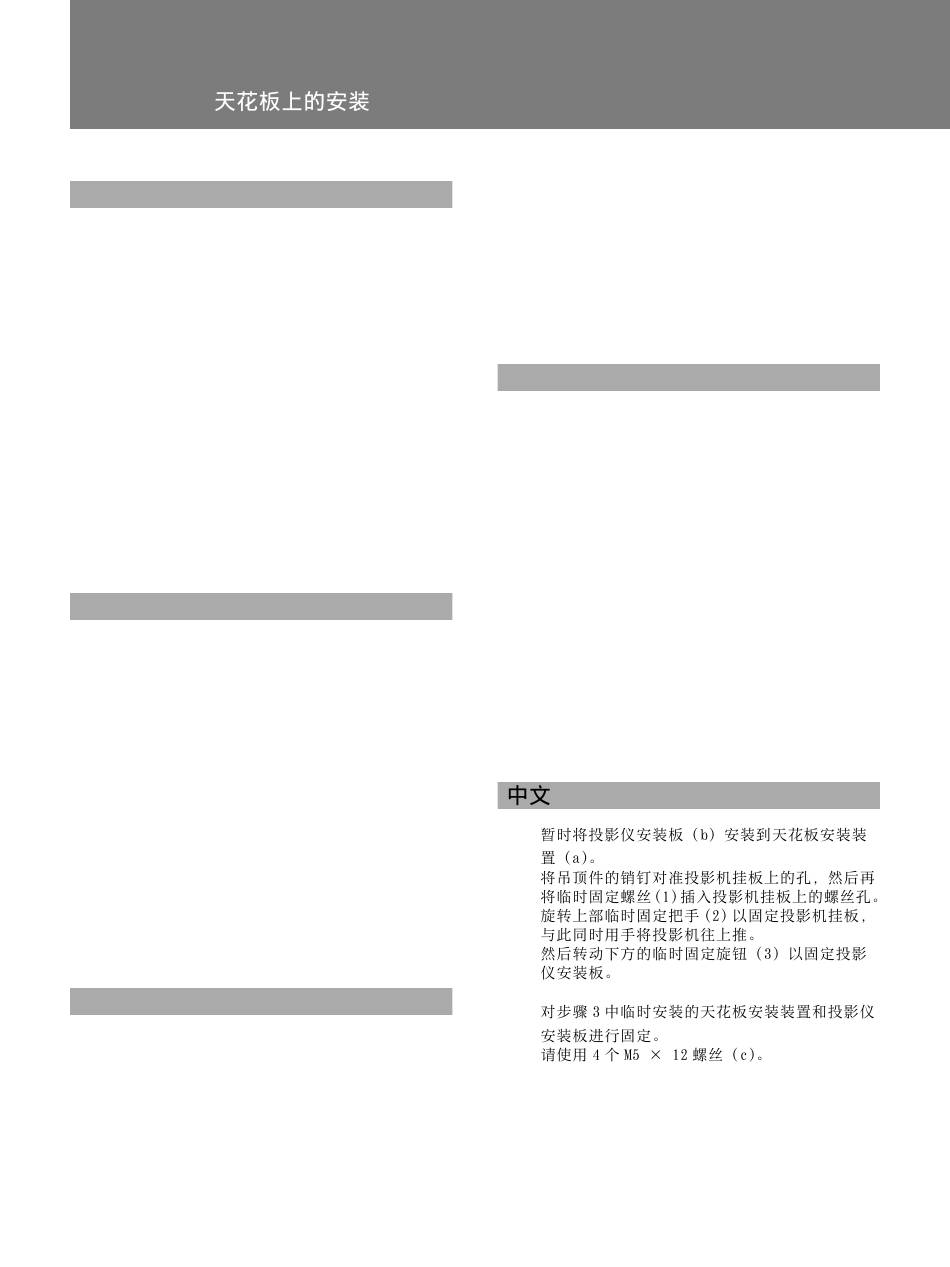

天井への取り付けかた
plafond/Montaje en el techo/Montage an der Decke/Montaggio
al soffitto/
Français
3
Fixez temporairement la plaque de montage du
projecteur (b) sur le dispositif de montage au plafond
(a).
Alignez les broches du dispositif de montage au
plafond sur les orifices de la plaque de montage du
projecteur, puis insérez la vis de fixation temporaire
(1) dans l' o rifice de vis de la plaque de montage du
projecteur. Tournez le bouton de fixation temporaire
supérieur (2) afin de fixer solidement la plaque de
montage du projecteur tout en poussant le projecteur
vers le haut de la main.
Tournez ensuite le bouton de fixation temporaire
inférieur (3) pour visser la plaque de montage du
projecteur.
4
Fixez correctement le dispositif de montage au
plafond et la plaque de montage du projecteur que
vous aviez fixés temporairement à l' é tape 3.
Utilisez quatre vis M5 × 12 (c).
Español
3
Instale temporalmente la placa de montaje del
proyector (b) en la unidad de montaje en el techo (a).
Alinee las patillas de la unidad de montaje de techo
con los orificios de la placa de montaje del proyector,
e inserte el tornillo de fijación temporal (1) en el
orificio del tornillo de la placa de montaje del
proyector. Gire la manilla de fijación temporal
superior (2) para fijar la placa de montaje del
proyector correctamente al mismo tiempo que
presiona el proyector hacia arriba con la mano.
A continuación, gire el mando de fijación temporal
inferior (3) para apretar la placa de montaje del
proyector.
4
Fije la unidad de montaje en el techo y la placa de
montaje del proyector que instaló temporalmente en
el paso 3.
Utilice cuatro tornillos M5 × 12 (c).
Deutsch
3
Bringen Sie die Projektormontageplatte (b)
provisorisch an der Deckenmontagevorrichtung (a)
an.
Richten Sie die Stifte der Deckenhalterungseinheit an
den Löchern der Projektorhalterungsplatte aus und
setzen Sie die provisorische Befestigungsschraube (1)
in die Schraubenbohrung der
Projektorhalterungsplatte ein. Drehen Sie den oberen
provisorischen Befestigungsknopf (2), um die
14
/Attaching to the ceiling/Montage au
Projektorhalterungsplatte sicher zu fixieren, während
Sie den Projektor mit der Hand nach oben drücken.
Drehen Sie dann den unteren Fixierknopf (3), um die
Projektormontageplatte provisorisch zu fixieren.
4
Sichern Sie die Deckenmontagevorrichtung und die
Projektormontageplatte, die Sie in Schritt 3
provisorisch angebracht haben.
Verwenden Sie dazu vier M5 × 12-Schrauben (c).
Italiano
3
Applicare temporaneamente la staffa di montaggio
del proiettore (b) all'unità per l'installazione al
soffitto (a).
Allineare i perni dell'unità di montaggio a soffitto
con i fori della lastra di montaggio del proiettore e
inserire la vite di fissaggio temporaneo (1) nel foro
per vite sulla lastra di montaggio del proiettore.
Ruotare la manopola di fissaggio temporaneo
superiore (2) per fissare saldamente la lastra di
montaggio del proiettore mentre si spinge il
proiettore verso l'alto con la mano.
Infine, ruotare la manopola di fissaggio temporaneo
inferiore (3) per stringere la staffa di montaggio del
proiettore.
4
Fissare l'unità per l'installazione al soffitto e la staffa
di montaggio del proiettore, applicate
temporaneamente al punto 3.
Utilizzare quattro viti M5 × 12 (c).
3
4
