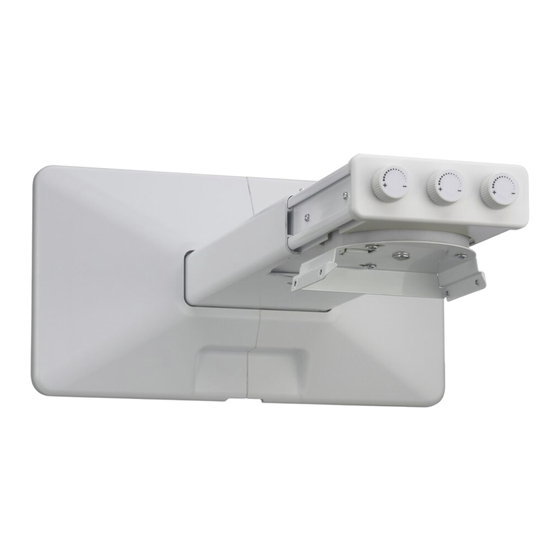

Sony PSS-640 Installationshandbuch
  1. Anleitungen
  2. Marken
  3. Sony Anleitungen
  4. Regale und Aufbewahrungen
  5. PSS-640
  6. Installationshandbuch

Sony PSS-640 Installationshandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
050-3754-9550
0120-884-707
Projector
Wall Mount
特約店様用取付説明書 ̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲
Installation manual for Dealers ________________
Manuel d'installation destiné aux revendeurs ____
Installationshandbuch für Händler _____________
Manual de instalación para proveedores _______
Manuale d'installazione per i rivenditori _________
PSS-640
この壁付け金具は安全のための注意事項を守ら
ないと、ケガや人身事故になることがあります。
この取付説明書と本製品の簡易説明書の「安全のために」をよく
お読みのうえ、製品を安全にお使いください。お読みになったあ
とは、いつでも見られるところに必ず保管してください。
© 2012 Sony Corporation
4-461-020-04 (1)
JP
GB
FR
ES
DE
IT
___________________________
CS
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sony PSS-640

Inhaltszusammenfassung für Sony PSS-640

  • Seite 1 Installation manual for Dealers ________________ Manuel d’installation destiné aux revendeurs ____ Installationshandbuch für Händler _____________ Manual de instalación para proveedores _______ Manuale d’installazione per i rivenditori _________ ___________________________ PSS-640 050-3754-9550 0120-884-707 この壁付け金具は安全のための注意事項を守ら ないと、ケガや人身事故になることがあります。 この取付説明書と本製品の簡易説明書の「安全のために」をよく お読みのうえ、製品を安全にお使いください。お読みになったあ とは、いつでも見られるところに必ず保管してください。 © 2012 Sony Corporation...
  • Seite 2 日本語 安全のために ご注意 この取付説明書は、特約店様用に書か 警告表示の意味 れたものです。 この説明書および製品では、次のような表 示をしています。表示の内容をよく理解し この説明書には、事故を防ぐための重 てから本文をお読みください。 要な注意事項と壁付け金具の取り扱い 方を示してあります。この説明書をよ この表示の注意事項を守らないと、火災や くお読みのうえ、安全に作業してくだ 感電などにより死亡や大けがなど人身事故 さい。お読みになったあとは、いつで につながることがあります。 も見られるところに必ず保管してくだ さい。 この表示の注意事項を守らないと、感電 お客様へ やその他の事故によりけがをしたり周辺 の物品に損害を与えることがあります。 本壁付け金具の取り付けには、確実な 作業が必要になります。必ず、販売店 注意を促す記号 や工事店に依頼して、安全性に充分考 慮して確実な取り付けを行なってくだ さい。 行為を禁止する記号 特約店様へ 本壁付け金具の取り付けに特別な技術 が必要ですので、設置の際には本書を よくご覧のうえ、設置を行なってくだ 行為を指示する記号 さい。取り付け不備や取り扱い不備に よる落下などの事故、損傷については、 当社では責任を負いません。なお、こ の取付説明書は、取り付け作業後にお 客様に渡してください。 本壁付け金具はソニー製プロジェク...
  • Seite 3 ･ 取り付けは手順に従ってくださ 火災と感電を防ぐため、 この壁付け い。手順に従わないと落下する 金具を使用してプロジェクターを 危険や、死亡・大けがになるこ ほこりや湿気の多い場所に設置し とがあります。 ･ ないでください。 地震や振動などによる横揺れを 防止するため、設置時にはワイ ヤーなどにより揺れ止めの措置 電源コード、接続コードを外して作業する を行ってください。 ･ プロジェクターを壁付け金具から、 PSS-640 はソニー製プロジェク 取りはずすときは、 必ず電源コード ターの壁取付け用のサポート と接続コードを抜いてください。 キットです。それ以外の用途に は使用しないでください。 設置は専門の設置業者に依頼する 分解や改造をしない ･ 設置については、必ずお買い上 分解や改造をすると、 けがの原因と げ店またはソニーのサービス窓 なることがあります。 点検や修理 口にご相談ください。 は、 お買い上げ店またはソニーの ･ 壁付け金具及び、プロジェク...
  • Seite 4 下記の注意を守らないと、 けが 物品 をしたり周辺の 損害 に を与えることがあり ます。 取り付け時にネジを確実に締める ネジの締め付けが不充分な場合、 本 機が落下し、 けがをする原因となる ことがあります。 不安定な場所で設置作業を行わない 不安定な場所で設置作業を行わな いでください。 腰を痛めたり、 プロ ジェクターが落下したりして大け がの原因となります。 ･ お使いになる前に、必ず動作確認を行ってく ださい。故障その他に伴う営業上の機会損失 等は保証期間中および保証期間経過後にかか わらず、補償はいたしかねますのでご了承く ださい。 ･ 本製品を使用したことによるお客様、または 第三者からのいかなる請求についても、当社 は一切の責任を負いかねます。 ･ 諸事情による本製品に関連するサービスの停 止、中断について、一切の責任を負いかねま す。...
  • Seite 5 付属品を確かめる 設置用プレート（1） 六角レンチ（1） M6 × 55 セルフタッピンネジ（5） 壁用プレート（1） 直径 11 × 50 アンカーボルト（5） 壁用プレートテンプレート 壁用プレートカバー（1） M4 × 10 留め具（4） M6 × 10 留め具（4） 付属品を確かめる...
  • Seite 6 設置位置の確認 アームの固定方法をきめる 取り付け用プレートの中心と壁との間の距離に応じ、A または B の方法でアーム 部分を固定してください。 Y= 取り付け用プレートの中心から壁までの距離 A の方法 Y=370 mm - 690 mm 固定位置 Y=370 mm - 690 mm B の方法 Y=280 mm - 600 mm Y=280 mm - 600 mm 固定位置 取り付け用 プレート 設置位置の確認...
  • Seite 7 設置寸法 投写距離表に基づいて、設置寸法を調整してください。 アーム部分の調整範囲：0 mm 〜 320 mm（アームの固定方法 A または B） D：投写映像のサイズ（対角） T：壁用プレート中心から投写窓中心までの垂直距離 L：壁用プレート中心から投写窓中心までの水平距離 X：投写映像と壁との距離 A の方法 取り付け用プレートの中心 壁用プ レート 中心 370 - 690 単位 ： mm 設置位置の確認...
  • Seite 8 B の方法 取り付け用プレートの中心 壁用プレ ート中心 280 - 600 単位 ： mm 壁用プレート中心から投写窓中心までの垂直距離 T 単位：mm VPL-SW536C/SW536/SW526C/ VPL-SW630C/SW620C/SW630/ SW526/SW535C/SW535/SW525C/ SW620/SX630 SW525/SX536/SX535 190.0 189.4 壁用プレート中心から投写窓中心までの水平距離 L 単位：mm VPL-SW536C/SW536/SW526C/ VPL-SW630C/SW620C/SW630/ SW526/SW535C/SW535/SW525C/ SW620/SX630 SW525/SX536/SX535 設置位置の確認...
  • Seite 9 投写距離表 VPL-SW536C/SW536/SW526C/SW526/SW535C/SW535/ SW525C/SW525 単位：m 画面サイズ 壁用プレート中心か 投写距離 Y-X らスクリーン端まで 対角 D 横×縦 の高さ B 70 型 (1.78m) 1.51 × 0.94 0.284-0.296 0.328 80 型 (2.03m) 1.72 × 1.08 0.334-0.358 0.349 90 型 (2.29m) 1.94 × 1.21 0.403-0.419 0.369 100 型 (2.54m) 2.15 ×...
  • Seite 10 VPL-SW630C/SW620C/SW630/SW620 単位：m 壁用プレート中心からスクリー 画面サイズ ン端までの高さ B 投写距離 Y-X 投写距離 Y-X 投写距離 Y-X 対角 D 横×縦 ( 最短 ) ( 最長 ) 65 型 (1.65m) 1.40 × 0.88 0.309-0.320 0.445 0.446 70 型 (1.78m) 1.51 × 0.94 0.340-0.352 0.466 0.467 80 型 (2.03m) 1.72 ×...
  • Seite 11 設置の手順 壁付け金具を壁に設置する 壁用プレートを壁に設置する。 M6 × 55 セルフタッピンネジと直径 11 × 50 アンカーボルトをご使用ください。 壁用プレ ート中心 単位 ： mm 412.4 壁用プレートを、５箇所で固定し壁に設置する場合は、A または B に Ф11 ドリ ルで穴を開けてください。 （付属の壁用プレートテンプレートを使用して穴の位 置を定めることができます。 ）壁用プレートに穴を開けたら各穴に直径 11 × 50 アンカーボルトを挿入し、M6 × 55 セルフタッピンネジで固定してください。 壁用プレートは水平に保ち、矢印が上向きになるようにしてください。 プレート固定位置（5 箇所） 設置の手順...
  • Seite 12 必要なケーブルを壁付け金具に通す。 ケーブルを壁付け金具に通した後、設置用プレートを壁用プレートにひっかけ てください。 その後、下の図のように４つの留め具を使用して固定してください。 M6 × 10mm 留め具（4） アーム部分の長さを調整し壁用プレートカバーを装着する。 調整用留め具（M4） 設置の手順...
  • Seite 13 プロジェクターを壁付け金具に設置する ４つの留め具（M4 × 10mm）を使用して取り付け用プレートをプロジェ クターに取り付ける。 VPL-SW536C/SW536/SW526C/ VPL-SW630C/SW620C/SW630/ SW526/SW535C/SW535/ SW620/SX630 SW525C/SW525/SX536/SX535 M4 × 10mm M4 × 10mm 留め具（4） 留め具（4） 壁付け用金具にプロジェクターを設置する。 プロジェクターを取り付け用プレートを使用して持ち上げ、取り付け用プレー トを設置用プレートにスライドして取り付けてください。その後、下の図のよ うに 4 つの留め具（M5 × 10mm）を使用して取り付け用プレートを固定してく ださい。 M5 × 10mm 留め具（4） 電源コードと他のケーブルをプロジェクターに接続する。 設置の手順...
  • Seite 14 投写スクリーンを調整する 調整前にダイヤルカバーをはずし、調整後はダイヤルカバーを元に戻してくださ い。 垂直方向に傾斜させる 水平方向に旋回させる 投写スクリーンを調整する...
  • Seite 15 水平方向に対して回転させる 前後へスライドして調整する 投写スクリーンを調整する...
  • Seite 16 仕様 項目 説明 重量 約 4.8 kg 壁付け金具調整角度 垂直方向の傾斜、水平方向の旋回、水平方向に対 する回転± 5 ° （3 方向） 壁付け金具調整範囲 壁から取り付けプレート中心位置までの水平距離 280 mm 〜 690 mm 最大荷重 10 kg 所有：ソニー（中国）有限会社上海支社 住所：上海市黄浦区湖濱路 222 号企業天地一号 8 階 仕様...
  • Seite 17 寸法図 VPL-SW536C/SW536/SW526C/SW526/SW535C/SW535/ SW525C/SW525/SX536/SX535 A の方法でアームを固定したとき 側面 取り付け プレート中心 壁用プレ ート中心 壁 193.2 - 513.2 投写窓中心 370 - 690 501.3 - 821.3 単位：mm 底面 146.8 276.6 161.3 投写窓 中心 回転軸中心 単位：mm 寸法図...
  • Seite 18 B の方法でアームを固定したとき 側面 取り付け プレート中心 壁用プレ ート中心 壁 103.2 - 423.2 投写窓中心 280 - 600 411.3 - 731.3 単位：mm 底面 216.6 206.8 101.3 投写窓 中心 回転軸中心 単位：mm 寸法図...
  • Seite 19 VPL-SW630C/SW620C/SW630/SW620/SX630 A の方法でアームを固定したとき 側面 壁用プレ 取り付け ート中心 プレート中心 壁 140.3 - 460.3 370 - 690 428.6 - 748.6 投写窓中心 単位：mm 底面 182.3 199.7 88.5 投写窓 中心 回転軸中心 単位：mm 寸法図...
  • Seite 20 B の方法でアームを固定したとき 側面 壁用プレ 取り付け ート中心 プレート中心 壁 50.3 - 370.3 280 - 600 338.6 -658.6 投写窓中心 単位：mm 底面 122.3 259.7 28.6 投写窓 中心 回転軸中心 単位：mm 寸法図...

  • Seite 22: Important Safety Instructions

    • PSS-640 is a support kit for the Sony English projector wall mount. Do not use the CAUTION projector wall mount for purposes other than for which it is designed. This installation manual is for Sony dealers. • For installation, consult with the dealer of...
  • Seite 23 DURING THE WARRANTY PERIOD OR AFTER EXPIRATION OF THE WARRANTY, OR FOR ANY OTHER REASON WHATSOEVER. • SONY WILL NOT BE LIABLE FOR CLAIMS OF ANY KIND MADE BY USERS OF THIS UNIT OR MADE BY THIRD PARTIES. • SONY WILL NOT BE LIABLE FOR...

  • Seite 24: Checking The Supplied Accessories

    Checking the Supplied Accessories Setting plate (1) Allen key (1) M6 × 55 self-tapping screw (5) Wall plate (1) dia.11 × 50 anchor bolt (5) Wall plate template Wall plate cover (1) M4 × 10 fastener (4) M6 × 10 fastener (4) Checking the Supplied Accessories...
  • Seite 25 Checking the Installation Position Determining the method to secure the arm Use method A or B to secure the arm, depending on the distance between the center of projector mounting plate and the wall. Y = Distance between the center of projector mounting plate and wall Method A Y=370 mm - 690 mm (14 inches - 27 inches)

  • Seite 26: Installation Diagram

    Installation Diagram While installing the projector wall mount, refer to the projection distance table. inches) (arm securing method A or Arm adjustment range: 0 mm - 320 mm (0 inch - 12 D: Projected image size (Diagonal) T: Vertical distance from the center of the wall plate to the center of the projection window L: Horizontal distance from the center of the wall plate to the center of the projection window X: Distance between projected image and wall Method A...
  • Seite 27 Method B Center of mounting plate Center of Wall 118 (4 plate 280 - 600 - 23 Unit: mm (inches) Vertical distance T from the center of the wall plate to the center of the projection window Unit: mm (inches) VPL-SW536C/SW536/SW526C/SW526/SW535C/ VPL-SW630C/SW620C/SW630/SW620/SX630 SW535/SW525C/SW525/SX536/SX535...
  • Seite 28 Projection Distance Table VPL-SW536C/SW536/SW526C/SW526/SW535C/SW535/SW525C/SW525 Height B from wall Screen Size Projection Distance Y-X plate center to edge of screen Diagonal D Width × Height 70 inch 1.51 × 0.94 0.284-0.296 0.328 (1.78 m) (59 × 37) (11 1/4-11 5/8) (13) 80 inch 1.72 ×...
  • Seite 29 VPL-SW630C/SW620C/SW630/SW620 Height B from wall plate center to Screen Size edge of screen Projection Distance Y-X Projection Projection Diagonal D Width × Height Distance Distance Y-X (Min.) Y-X (Max.) 65 inch 1.40 × 0.88 0.309-0.320 0.445 0.446 (1.65 m) (55 × 34) (12 1/4 - 12 5/8) (17 5/8) (17 5/8)

  • Seite 30: Installation Procedures

    Installation Procedures To set the projector wall mount on the wall Install the wall plate on the wall. Use M6 × 55 self-tapping screws and dia.11 × 50 anchor bolts for the installation. Center of 450 (17 Wall plate 447 (17 218 (8 Unit: mm (inches) 412.4 (16...
  • Seite 31 Thread the necessary cables in the projector wall mount. After thread the cables in the projector wall mount, hook the setting plate on the wall plate. Then fix them together using fasteners (4). As shown below. M6 × 10mm Fastener (4) Adjust the arm length and attach the wall plate cover.
  • Seite 32 To install the projector on the projector wall mount Attach the mounting plate to the projector using M4 × 10mm fasteners (4). VPL-SW536C/SW536/SW526C/ VPL-SW630C/SW620C/SW630/ SW526/SW535C/SW535/SW525C/ SW620/SX630 SW525/SX536/SX535 M4 × 10mm M4 × 10mm Fastener (4) Fastener (4) Install the projector on the Projector Wall Mount. Slide the mounting plate with projector attached onto the setting plate.
  • Seite 33 Adjusting the Projection Screen Remove the dial cover before adjustment. Re-attach the dial cover after adjustment. To adjust the vertical tilt To adjust the horizontal rotation Adjusting the Projection Screen...
  • Seite 34 To adjust the horizontal roll To adjust the forward/backward slide Adjusting the Projection Screen...
  • Seite 35 Horizontal distance from the center of mounting plate 280 mm - 690 mm (11 inches - 27 inches) Maximum load 10 kg (22 lb 1 oz) Holder: Sony (China) Limited, Shanghai Branch Address: 8/F, One Corporate Avenue, 222 Hu Bin Rd., Huangpu District, Shanghai Specification...
  • Seite 36 Dimensions VPL-SW536C/SW536/SW526C/SW526/SW535C/SW535/SW525C/ SW525/SX536/SX535 When the arm is secured with the method A Side Center of mounting plate Center of Wall plate Wall 193.2 - 513.2 (7 - 20 Center of the projection 370 - 690 (14 - 27 window 501.3 - 821.3 (19 - 32 Unit: mm (inches) Bottom...
  • Seite 37 When the arm is secured with the method B Side Center of mounting plate Center of Wall plate Wall 103.2 - 423.2 - 16 Center of the projection 280 - 600 (11 - 23 window 411.3 - 731.3 (16 - 28 Unit: mm (inches) Bottom 216.6 (8...
  • Seite 38 VPL-SW630C/SW620C/SW630/SW620/SX630 When the arm is secured with the method A Side Center of Wall plate Center of mounting plate Wall 140.3 - 460.3 (5 - 18 370 - 690 (14 - 27 428.6 - 748.6 (16 - 29 Center of the Unit: mm (inches) projection window Bottom...
  • Seite 39 When the arm is secured with the method B Side Center of Wall plate Center of mounting plate Wall 50.3 - 370.3 (1 - 14 280 - 600 (11 - 23 338.6 - 658.6 (13 - 25 Center of the Unit: mm (inches) projection window Bottom...

  • Seite 40: Consignes De Sécurité Importantes

    à • PSS-640 est un kit de fixation pour le support prendre pour éviter tout accident. Lisez mural du projecteur Sony. Veillez à ne pas attentivement ce manuel et veillez à...
  • Seite 41 Adressez-vous au revendeur du support mural du projecteur ou à un technicien agréé par Sony pour le faire inspecter ou réparer. • Si vous ne serrez pas correctement les vis, le projecteur risque de tomber et vous risquez de vous blesser.

  • Seite 42: Vérification Des Accessoires Fournis

    Vérification des accessoires fournis Plaque de fixation (1) Clé hexagonale (1) Vis auto-taraudeuse M6 × 55 (5) Plaque murale (1) Boulon d’ancrage de 11 × 50 de diamètre (5) Modèle de plaque murale Couvercle de la plaque murale (1) Boulon M4 × 10 (4) Boulon M6 ×...
  • Seite 43 Vérification de la position d’installation Choix de la méthode de fixation du bras Utilisez la méthode A ou B pour fixer le bras, en fonction de la distance entre le centre de la plaque de montage du projecteur et le mur. Y = distance entre le centre de la plaque de montage du projecteur et le mur Méthode A Y=370 mm - 690 mm (14 pouces - 27...

  • Seite 44: Schéma D'installation

    Schéma d’installation Pour installer le support mural du projecteur, reportez-vous au tableau des distances de projection. Plage de réglage du bras : de 0 mm à 320 mm (0 pouce - 12 pouses) (méthode de fixation du bras A ou B) D : taille de l’image projetée (diagonale) T : distance verticale entre le centre de la plaque murale et le centre de la fenêtre de projection L : distance horizontale entre le centre de la plaque murale et le centre de la fenêtre de...
  • Seite 45 Méthode B Centre de la plaque de montage Centre de la 118 (4 plaque murale 280 - 600 - 23 Unité : mm (pouces) Distance verticale T entre le centre de la plaque murale et le centre de la fenêtre de projection Unité...
  • Seite 46 Tableau des distances de projection VPL-SW536C/SW536/SW526C/SW526/SW535C/SW535/SW525C/SW525 Taille de l’écran Hauteur B du centre Distance de projection Y-X de la plaque du mur au bord Largeur × de l’écran Diagonale D Hauteur 70 pouces 1,51 × 0,94 0,284-0,296 0,328 (1,78 m) (59 ×...
  • Seite 47 VPL-SW630C/SW620C/SW630/SW620 Hauteur B du centre de la plaque Taille de l’écran du mur au bord de l’écran Distance de projection Y-X Distance de Distance de Largeur × Diagonale D projection projection Hauteur Y-X (min.) Y-X (max.) 65 pouces 1,40 × 0,88 0,309-0,320 0,445 0,446...

  • Seite 48: Procédures D'installation

    Procédures d’installation Pour fixer le support mural du projecteur au mur Installez la plaque murale sur le mur. Utilisez les vis auto-taraudeuses M6 × 55 et les boulons d’ancrage 11 × 50 pour l’installation. Centre de la 450 (17 plaque murale 447 (17 218 (8...
  • Seite 49 Faites passer les câbles nécessaires dans le support de montage du projecteur. Après avoir fait passer les câbles dans le support de montage du projecteur, accrochez la plaque de fixation à la plaque murale. Ensuite, fixez-les à l’aide des boulons (4), comme illustré...
  • Seite 50 Pour installer le projecteur sur le support mural Fixez la plaque de montage au projecteur à l’aide des boulons M4 × 10 mm (4). VPL-SW536C/SW536/SW526C/ VPL-SW630C/SW620C/SW630/ SW526/SW535C/SW535/SW525C/ SW620/SX630 SW525/SX536/SX535 Boulon M4 × 10 mm (4) Boulon M4 × 10 mm (4) Installez le projecteur sur le support mural.
  • Seite 51 Réglage de l’écran de projection Retirez le couvercle des boutons de réglage avant d’effectuer le réglage. Replacez le couvercle des boutons de réglage une fois le réglage terminé. Pour régler l’inclinaison verticale Pour régler la rotation horizontale Réglage de l’écran de projection...
  • Seite 52 Pour régler le roulement horizontal Pour régler le glissement vers l’avant/vers l’arrière Réglage de l’écran de projection...
  • Seite 53 280 mm - 690 mm (11 pouces - 27 pouces) Charge maximale 10 kg (22 lb 1 oz) Détenteur : Sony (Chine) Limited, succursale de Shanghai Adresse : 8/F, One Corporate Avenue, 222 Hu Bin Rd., Huangpu District, Shanghai Spécifications...
  • Seite 54 Dimensions VPL-SW536C/SW536/SW526C/SW526/SW535C/SW535/SW525C/ SW525/SX536/SX535 Fixation du bras à l’aide de la méthode A Face latérale Centre de la plaque Centre de de montage la plaque murale 193,2 - 513,2 (7 - 20 Centre de la 370 - 690 (14 - 27 fenêtre de projection 501,3 - 821,3 (19...
  • Seite 55 Fixation du bras à l’aide de la méthode B Face latérale Centre de la plaque de Centre de la montage plaque murale 103,2 - 423,2 Centre de - 16 la fenêtre de 280 - 600 (11 - 23 projection 411,3 - 731,3 (16 - 28 Unité...
  • Seite 56 VPL-SW630C/SW620C/SW630/SW620/SX630 Fixation du bras à l’aide de la méthode A Face latérale Centre de la plaque Centre de la plaque murale de montage 140,3 - 460,3 (5 - 18 370 - 690 (14 - 27 428,6 - 748,6 (16 - 29 Centre de la fenêtre Unité...
  • Seite 57 Fixation du bras à l’aide de la méthode B Face latérale Centre de la Centre de la plaque murale plaque de montage 50,3 - 370,3 (1 - 14 280 - 600 (11 - 23 338,6 - 658,6 (13 - 25 Centre de la fenêtre Unité...

  • Seite 58: Instrucciones Importantes De Seguridad

    • PSS-640 es un kit de apoyo para el soporte de importantes necesarias para evitar montaje mural del proyector de Sony. No accidentes. Lea detenidamente este manual utilice el soporte de montaje mural del y realice la instalación de forma segura.
  • Seite 59 Póngase en contacto con el distribuidor del soporte de montaje mural del proyector o con personal cualificado de Sony para su estudio y posible reparación. • Si los tornillos no se aprietan con seguridad, el proyector podría caerse y producir...

  • Seite 60: Comprobación De Los Accesorios Suministrados

    Comprobación de los accesorios suministrados Placa de instalación (1) Llave allen (1) Tornillo autorroscante M6 × 55 (5) Placa de pared (1) Perno de anclaje de diám. 11 × 50 (5) Plantilla de placa de pared Tapa de la placa de pared (1) Fijador M4 ×...
  • Seite 61 Comprobación de la posición de instalación Qué método usar para fijar el brazo Puede utilizar el método A o B para fijar el brazo; la opción dependerá de la distancia desde el centro de la placa de montaje del proyector y la pared. Y = Distancia desde el centro de la placa de montaje del proyector a la pared Método A Y=370 mm - 690 mm (14 pulgadas - 27...

  • Seite 62: Diagrama De Instalación

    Diagrama de instalación Para instalar el soporte de montaje mural del proyector, consulte la tabla de distancias de proyección. Rango de ajuste del brazo: 0 mm - 320 mm (0 pulgadas - 12 pulgadas) (método de fijación del brazo A o B) D: Tamaño de la imagen proyectada (diagonal) T: Distancia vertical desde el centro de la placa de pared hasta el centro de la ventana de proyección...
  • Seite 63 Método B Centro de la placa de montaje Centro de la 118 (4 placa pared 280 - 600 - 23 Unidad: mm (pulgadas) Distancia vertical T desde el centro de la placa de pared hasta el centro de la ventana de proyección Unidad: mm (pulgadas) VPL-SW536C/SW536/SW526C/SW526/SW535C/ VPL-SW630C/SW620C/SW630/SW620/SX630...
  • Seite 64 Tabla de distancias de proyección VPL-SW536C/SW536/SW526C/SW526/SW535C/SW535/SW525C/SW525 Tamaño de pantalla Altura B desde el centro Distancia de proyección Y-X de la placa de la pared al Anchura × borde de la pantalla Diagonal D Altura 70 pulgadas 1,51 × 0,94 0,284-0,296 0,328 (1,78 m) (59 ×...
  • Seite 65 VPL-SW630C/SW620C/SW630/SW620 Altura B desde el centro de la placa Tamaño de pantalla de la pared al borde de la pantalla Distancia de proyección Distancia de Distancia de Anchura × Diagonal D proyección proyección Altura Y-X (Mín.) Y-X (Máx.) 65 pulgadas 1,40 ×...

  • Seite 66: Procedimientos De Instalación

    Procedimientos de instalación Para colocar el soporte de montaje mural del proyector en una pared Instale la placa de pared en la pared. Utilice tornillos autorroscantes M6 × 55 y pernos de anclaje de diám. 11 × 50 para la instalación.
  • Seite 67 Pase los cables necesarios por el soporte de montaje mural del proyector. Una vez pasados los cables por el soporte de montaje mural del proyector, cuelgue la placa de instalación en la placa de pared. Seguidamente, únalas con fijadores (4). Véase la siguiente ilustración.
  • Seite 68 Para instalar el proyector en el soporte de montaje mural del proyector Fije la placa de montaje al proyector con ayuda de los 4 fijadores M4 × 10 mm. VPL-SW536C/SW536/SW526C/ VPL-SW630C/SW620C/SW630/ SW526/SW535C/SW535/SW525C/ SW620/SX630 SW525/SX536/SX535 Fijador M4 × 10 mm (4) Fijador M4 ×...
  • Seite 69 Ajuste de la pantalla de proyección Quite la tapa del control antes de realizar el ajuste. Vuelva a colocar la tapa del control cuando haya terminado el ajuste. Para ajustar la inclinación vertical Para ajustar la rotación horizontal Ajuste de la pantalla de proyección...
  • Seite 70 Para ajustar la oscilación horizontal Para ajustar el deslizamiento hacia delante/hacia atrás Ajuste de la pantalla de proyección...
  • Seite 71 Distancia horizontal desde el centro de la placa de montaje 280 mm - 690 mm (11 pulgadas - 27 pulgadas) Carga máxima 10 kg (22 lb 1 oz) Soporte: Sony (China) Limited, Shanghai Branch Dirección: 8/F, One Corporate Avenue, 222 Hu Bin Rd., Huangpu District, Shanghai Especificaciones...
  • Seite 72 Dimensiones VPL-SW536C/SW536/SW526C/SW526/SW535C/SW535/SW525C/ SW525/SX536/SX535 Si se fija el brazo con el método A Lateral Centro de la placa de montaje Centro de la placa de pared Pared 193,2 - 513,2 (7 - 20 Centro de la 370 - 690 (14 - 27 ventana de proyección 501,3 - 821,3 (19...
  • Seite 73 Si se fija el brazo con el método B Lateral Centro de la placa de montaje Centro de la placa de pared Pared 103,2 - 423,2 - 16 Centro de la ventana de 280 - 600 (11 - 23 proyección 411,3 - 731,3 (16 - 28 Unidad: mm (pulgadas)
  • Seite 74 VPL-SW630C/SW620C/SW630/SW620/SX630 Si se fija el brazo con el método A Lateral Centro de la placa de Centro de la placa de pared montaje Pared 140,3 - 460,3 ( 5 - 18 370 - 690 (14 - 27 428,6 - 748,6 (16 - 29 Centro de la ventana Unidad: mm (pulgadas)
  • Seite 75 Si se fija el brazo con el método B Lateral Centro de la Centro de la placa de placa de pared montaje Pared 50,3 - 370,3 (1 - 14 280 - 600 (11 - 23 338,6 - 658,6 (13 - 25 Centro de la ventana Unidad: mm (pulgadas) de proyección...

  • Seite 76: Info Zur Sicherheit

    Drähte gegen z. B. durch Erdbeben Fachkenntnisse erforderlich. Lassen Sie die verursachtes Schwingen gesichert ist. Installationsarbeiten unbedingt von Ihrem • Der PSS-640 ist ein Halter-Kit für die Sony-Händler oder lizenzierten Fachleuten Projektorwandhalterung von Sony. ausführen und beachten Sie bei der Verwenden Sie die Projektorwandhalterung Installation die nötigen...
  • Seite 77 Hinweise sollte nur von qualifiziertem Servicepersonal • Bestätigen Sie vor dem Gebrauch immer, (zwei oder mehr Personen) durchgeführt dass das Gerät richtig arbeitet. SONY werden. Wenn der Projektor demontiert KANN KEINE HAFTUNG FÜR wird, während er heiß ist, kann das SCHÄDEN JEDER ART,...

  • Seite 78: Überprüfen Des Mitgelieferten Zubehörs

    Überprüfen des mitgelieferten Zubehörs Einstellplatte (1) Inbusschlüssel (1) M6 × 55 Schneidschraube (5) Wandplatte (1) Durchm. 11 × 50 Ankerbolzen (5) Schablone der Wandplatte Wandplattenabdeckung (1) M4 × 10 Befestigungselement (4) M6 × 10 Befestigungselement (4) Überprüfen des mitgelieferten Zubehörs...

  • Seite 79: Überprüfen Der Montageposition

    Überprüfen der Montageposition Bestimmen der Sicherungsmethode für den Arm Verwenden Sie Verfahren A oder B, um den Arm zu sichern, abhängig von der Entfernung zwischen der Mitte der Projektorhalterungsplatte und der Wand. Y = Entfernung zwischen der Wand und der Mitte der Projektorhalterungsplatte Verfahren A Y=370 mm - 690 mm Befestigungspunkt Y=370 mm - 690 mm...
  • Seite 80 Montagediagramm Beachten Sie bei der Installation der Projektorwandhalterung die Tabelle für die Projektionsentfernung. Anpassungsbereich Arm: 0 mm - 320 mm (Sicherungsverfahren Arm A oder B) D: Projektionsbildgröße (Diagonale) T: Vertikaler Abstand von der Mitte der Wandplatte zur Mitte des Projektionsfensters L: Horizontaler Abstand von der Mitte der Wandplatte zur Mitte des Projektionsfensters X: Abstand zwischen dem projizierten Bild und der Wand Verfahren A...
  • Seite 81 Verfahren B Mitte der Halterungsplatte Mitte der Wandplatte 280 - 600 Einheit: mm Vertikaler Abstand T von der Mitte der Wandplatte zur Mitte des Projektionsfensters Einheit: mm VPL-SW536C/SW536/SW526C/SW526/SW535C/ VPL-SW630C/SW620C/SW630/SW620/SX630 SW535/SW525C/SW525/SX536/SX535 190,0 189,4 Horizontaler Abstand L von der Mitte der Wandplatte zur Mitte des Projektionsfensters Einheit: mm VPL-SW536C/SW536/SW526C/SW526/SW535C/...
  • Seite 82 Tabelle für Projektionsentfernung VPL-SW536C/SW536/SW526C/SW526/SW535C/SW535/SW525C/SW525 Höhe B von Wand- Größe der Leinwand Projektionsentfernung Y-X platte bis Kante der Leinwand Diagonale D Breite × Höhe 70 Zoll 1,51 × 0,94 0,284-0,296 0,328 (1,78 m) 80 Zoll 1,72 × 1,08 0,334-0,358 0,349 (2,03 m) 90 Zoll 1,94 ×...
  • Seite 83 VPL-SW630C/SW620C/SW630/SW620 Höhe B von Mitte der Wandplatte bis Kante Größe der Leinwand der Leinwand Projektionsentfernung Projektionsentfernung Projektionsentfernung Diagonale D Breite × Höhe Y-X (Min.) Y-X (Max.) 65 Zoll 1,40 × 0,88 0,309-0,320 0,445 0,446 (1,65 m) 70 Zoll 1,51 × 0,94 0,340-0,352 0,466 0,467...

  • Seite 84: So Befestigen Sie Die Projektorwandhalterung An Der Wand

    Installationsvorgang So befestigen Sie die Projektorwandhalterung an der Wand Montieren Sie die Wandplatte an der Wand. Verwenden Sie für die Installation M6 × 55 Schneidschrauben und Ankerbolzen mit Durchm. 11 × 50. Mitte der Wandplatte Einheit: mm 412,4 Wenn Sie die Wandplatte an der Wand montieren, indem Sie sie an 5 Positionen sichern, bohren Sie die Bohrungen, die durch A oder B vorgegeben sind, unter Verwendung von Φ11 mm.
  • Seite 85 Führen Sie die notwendigen Kabel durch die Projektorwandhalterung. Haken Sie nach dem Führen der Kabel durch die Projektorwandhalterung die Einstellplatte in die Wandplatte ein. Fixieren Sie diese dann mit den Befestigungselementen (4). Siehe Abbildung unten. M6 × 10 mm Befestigungselement (4) Stellen Sie die Armlänge ein und bringen Sie die Wandplattenabdeckung an.

  • Seite 86: So Installieren Sie Den Projektor An Der Projektorwandhalterung

    So installieren Sie den Projektor an der Projektorwandhalterung Bringen Sie die Halterungsplatte an den Projektor unter Verwendung der M4 × 10 mm Befestigungselemente (4) an. VPL-SW536C/SW536/SW526C/ VPL-SW630C/SW620C/SW630/ SW526/SW535C/SW535/SW525C/ SW620/SX630 SW525/SX536/SX535 M4 × 10 mm M4 × 10 mm Befestigungselement (4) Befestigungselement (4) Montieren Sie den Projektor an der Projektorwandhalterung.

  • Seite 87: Anpassen Der Projektionsfläche

    Anpassen der Projektionsfläche Entfernen Sie die Regler-Abdeckung vor der Anpassung. Bringen Sie die Regler-Abdeckung nach der Anpassung wieder an. So passen Sie die vertikale Neigung an So passen Sie die horizontale Drehung an Anpassen der Projektionsfläche...
  • Seite 88 So passen Sie die horizontale Drehung an So passen Sie die vorwärts-/rückwärtsgerichtete Führung an Anpassen der Projektionsfläche...

  • Seite 89: Spezifikation

    Vertikale Neigung, horizontale Drehung ± 5° (in 3 Richtungen) Einstellbarer Bereich Horizontaler Abstand von der Mitte der Halterungsplatte 280 mm - 690 mm Maximale Belastung 10 kg Inhaber: Sony (China) Limited, Niederlassung Shanghai Adresse: 8/F, One Corporate Avenue, 222 Hu Bin Rd., Huangpu District, Shanghai Spezifikation...

  • Seite 90: Abmessungen

    Abmessungen VPL-SW536C/SW536/SW526C/SW526/SW535C/SW535/SW525C/ SW525/SX536/SX535 Wenn der Arm mit dem Verfahren A gesichert ist Seite Mitte der Halterungsplatte Mitte der Wandplatte Wand 193,2 - 513,2 Mitte des 370 - 690 Projektions- 501,3 - 821,3 fensters Einheit: mm 146,8 Unterseite 276,6 161,3 Mitte des Projektions- fensters Drehachse...
  • Seite 91 Wenn der Arm mit dem Verfahren B gesichert ist Seite Mitte der Halterungsplatte Mitte der Wandplatte Wand 103,2 - 423,2 Mitte des Projektions- 280 - 600 fensters 411,3 - 731,3 Einheit: mm Unterseite 216,6 206,8 101,3 Mitte des Projektions- fensters Drehachse Einheit: mm Abmessungen...
  • Seite 92 VPL-SW630C/SW620C/SW630/SW620/SX630 Wenn der Arm mit dem Verfahren A gesichert ist Seite Mitte der Wandplatte Mitte der Halterungsplatte Wand 140,3 - 460,3 370 - 690 428,6 - 748,6 Mitte des Projektions- Einheit: mm fensters Unterseite 182,3 199,7 88,5 Mitte des Projektions- fensters Drehachse Einheit: mm...
  • Seite 93 Wenn der Arm mit dem Verfahren B gesichert ist Seite Mitte der Wandplatte Mitte der Halterungsplatte Wand 50,3 - 370,3 280 - 600 338,6 - 658,6 Mitte des Einheit: mm Projektions-fensters Unterseite 122,3 259,7 28,6 Mitte des Projektions- fensters Drehachse Einheit: mm Abmessungen...

  • Seite 94: Informazioni Sulla Sicurezza

    Leggere attentamente il manuale vibrazioni, ad esempio durante un terremoto. ed eseguire l’installazione in sicurezza. • PSS-640 è un kit di sospensione per il Conservare il presente manuale per supporto per proiettore da parete Sony. Non consultazioni future.
  • Seite 95 Note • Verificare sempre che l’apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI PROFITTI...

  • Seite 96: Verifica Degli Accessori In Dotazione

    Verifica degli accessori in dotazione Piastra di regolazione (1) Chiave a brugola (1) Viti autofilettanti M6 × 55 (5) Piastra da parete (1) Bulloni di ancoraggio dia. 11 × 50 (5) Dima per piastra da parete Coperchio della piastra da parete (1) Elementi di fissaggio M4 ×...
  • Seite 97 Verifica della posizione di installazione Determinazione del metodo di fissaggio del braccio Vi sono due metodi di fissaggio del braccio, A e B, a seconda della distanza tra il centro della piastra di montaggio del proiettore e la parete. Y = Distanza tra il centro della piastra di montaggio del proiettore e la parete Metodo A Y=370 mm - 690 mm Punto di fissaggio Y=370 mm - 690 mm...

  • Seite 98: Schema Di Installazione

    Schema di installazione Durante l’installazione del supporto per proiettore da parete, fare riferimento alla tabella delle distanze di proiezione. Campo di regolazione del braccio: 0 mm - 320 mm (metodo di fissaggio del braccio A o B) D: dimensione dell’immagine proiettata (diagonale) T: distanza verticale tra il centro della piastra da parete e il centro della finestra di protezione L: distanza orizzontale tra il centro della piastra da parete e il centro della finestra di protezione X: distanza tra l’immagine proiettata e la parete...
  • Seite 99 Metodo B Centro della piastra di montaggio Centro della piastra parete 280 - 600 Unità: mm Distanza verticale T tra il centro della piastra da parete e il centro della finestra di protezione Unità: mm VPL-SW536C/SW536/SW526C/SW526/SW535C/ VPL-SW630C/SW620C/SW630/SW620/SX630 SW535/SW525C/SW525/SX536/SX535 190,0 189,4 Distanza orizzontale L tra il centro della piastra da parete e il centro della finestra di protezione Unità: mm...
  • Seite 100 Tabella delle distanze di proiezione VPL-SW536C/SW536/SW526C/SW526/SW535C/SW535/SW525C/SW525 Dimensione dello schermo Altezza B dal centro Distanza di proiezione Y-X della piastra a parete Larghezza × al bordo dello schermo Diagonale D Altezza 70 pollici 1,51 × 0,94 0,284-0,296 0,328 (1,78 m) 80 pollici 1,72 ×...
  • Seite 101 VPL-SW630C/SW620C/SW630/SW620 Altezza B dal centro della piastra a Dimensione dello schermo parete al bordo dello schermo Distanza di proiezione Y-X Distanza di Distanza di Larghezza × Diagonale D proiezione proiezione Altezza Y-X (Min.) Y-X (Max.) 65 pollici 1,40 × 0,88 0,309-0,320 0,445 0,446...

  • Seite 102: Procedure Di Installazione

    Procedure di installazione Posizionamento del supporto per proiettore da parete sulla parete Installare la piastra da parete sulla parete. Per l’installazione utilizzare le viti autofilettanti M6 × 55 e i bulloni di ancoraggio dia. 11 × 50. Centro della piastra da parete Unità: mm 412,4...
  • Seite 103 Fare passare i cavi necessari nel supporto per proiettore da parete. Dopo aver fatto passare i cavi nel supporto per proiettore da parete, agganciare la piastra di regolazione alla piastra da parete. Quindi fissarle tra loro utilizzando gli elementi di fissaggio (4).
  • Seite 104 Installazione del proiettore sul supporto per proiettore da parete Fissare la piastra di montaggio al proiettore utilizzando gli elementi di fissaggio M4 × 10 mm (4). VPL-SW536C/SW536/SW526C/ VPL-SW630C/SW620C/SW630/ SW526/SW535C/SW535/SW525C/ SW620/SX630 SW525/SX536/SX535 Elementi di fissaggio Elementi di fissaggio M4 × 10 mm (4) M4 ×...
  • Seite 105 Regolazione dello schermo di proiezione Prima di effettuare la regolazione, rimuovere il coperchio di protezione delle manopole. In seguito alla regolazione, reinstallare il coperchio di protezione delle manopole. Regolazione dell’inclinazione verticale Regolazione della rotazione orizzontale Regolazione dello schermo di proiezione...
  • Seite 106 Regolazione del rollio orizzontale Regolazione dello scorrimento avanti/indietro Regolazione dello schermo di proiezione...

  • Seite 107: Caratteristiche Tecniche

    Campo di regolazione Distanza orizzontale dal centro della piastra di montaggio 280 mm - 690 mm Carico massimo 10 kg Produttore: Sony (Cina) Limited, filiale di Shanghai Indirizzo: 8/F, One Corporate Avenue, 222 Hu Bin Rd., Huangpu District, Shanghai Caratteristiche tecniche...
  • Seite 108 Dimensioni VPL-SW536C/SW536/SW526C/SW526/SW535C/SW535/SW525C/ SW525/SX536/SX535 Se il braccio viene fissato con il metodo A Lato Centro della piastra Centro di montaggio della piastra da parete Parete 193,2 - 513,2 Centro della 370 - 690 finestra di proiezione 501,3 - 821,3 Unità: mm Parte inferiore 146,8 276,6...
  • Seite 109 Se il braccio viene fissato con il metodo B Lato Centro della piastra di Centro montaggio della piastra da parete Parete 103,2 - 423,2 Centro della finestra 280 - 600 di proiezione 411,3 - 731,3 Unità: mm Parte inferiore 216,6 206,8 101,3 Centro della...
  • Seite 110 VPL-SW630C/SW620C/SW630/SW620/SX630 Se il braccio viene fissato con il metodo A Lato Centro della Centro della piastra piastra da di montaggio parete Parete 140,3 - 460,3 370 - 690 428,6 - 748,6 Centro della finestra Unità: mm di proiezione Parte inferiore 182,3 199,7 88,5...
  • Seite 111 Se il braccio viene fissato con il metodo B Lato Centro Centro della della piastra di piastra da montaggio parete Parete 50,3 - 370,3 280 - 600 338,6 - 658,6 Centro della finestra Unità: mm di proiezione Parte inferiore 122,3 259,7 28,6 Centro della...
  • Seite 112 • SONY 对本产品用户或第三方的任何索 赔概不负责。 • 为安全起见，请在安装前检查墙壁的强 • SONY 对因任何情况导致终止或停止使 度。如果墙壁不够坚固，请在安装前进行 用本机相关服务概不负责。 加固。 • 务必以指示的顺序组装和安装投影机吊 架。否则投影机可能会掉落，从而导致人 关于废弃产品的处理 员死亡或严重受伤。 • 安装投影机吊架时，务必连接安全绳以防 请不要将废弃的产品与一般的生活垃圾 止因地震等引起振动时出现摇摆。 一同弃置。正确处置废弃的产品有助于 • PSS-640 是 Sony 投影机吊架的支撑套件。 避免对环境和人类健康造成潜在的负面 请勿将投影机吊架用于设计目的以外的 影响。具体的处理方法请遵循当地的规 其他用途。 章制度。 • 有关安装，请咨询投影机吊架的经销商或 授权的 Sony 专业人员。 • 安装投影机吊架和投影机以后，请在使用 前检查它们是否足够牢固和安全。请每 2 个月确认螺丝是否松动。...
  • Seite 113 检查随机附件 固定板 （1） L 形内六角扳手 （1） M6 × 55 自攻螺丝 （5） 墙面板 （1） 直径 11 × 50 锚定螺栓 （5） 墙面安装模板 墙面板盖 （1） M4 × 10 螺丝 （4） M6 × 10 螺丝 （4） 检查随机附件...
  • Seite 114 检查安装位置 确定固定支撑臂的方法 根据投影机安装板的中心和墙壁之间的距离，使用方法 A 或 B 固定支撑臂。 Y = 投影机安装板的中心和墙壁之间的距离 方法 A Y=370 mm - 690 mm 固定点 Y=370 mm - 690 mm 方法 B Y=280 mm - 600 mm Y=280 mm - 600 mm 固定点 投影机 安装板 检查安装位置...
  • Seite 115 安装图 安装投影机吊架时，请参考投影距离表。 支撑臂调节范围：0 mm - 320 mm （支撑臂固定方法 A 或 B） D：投影图像尺寸 （对角线） T：从墙面板中心到投影窗口中心的垂直距离 L：从墙面板中心到投影窗口中心的水平距离 X：投影图像和墙壁之间的距离 方法 A 安装板的中心 墙面板 中心 370 - 690 单位：mm 检查安装位置...
  • Seite 116 方法 B 安装板的中心 墙面板 中心 280 - 600 单位：mm 从墙面板中心到投影窗口中心的垂直距离 T 单位：mm VPL-SW536C/SW536/SW526C/SW526/SW535C/ VPL-SW630C/SW620C/SW630/SW620/SX630 SW535/SW525C/SW525/SX536/SX535 190.0 189.4 从墙面板中心到投影窗口中心的水平距离 L 单位：mm VPL-SW536C/SW536/SW526C/SW526/SW535C/ VPL-SW630C/SW620C/SW630/SW620/SX630 SW535/SW525C/SW525/SX536/SX535 检查安装位置...
  • Seite 117 投影距离表 VPL-SW536C/SW536/SW526C/SW526/SW535C/SW535/SW525C/SW525 从墙面板 银幕尺寸 投影距离 Y-X 中心到银幕 边缘的高度 B 对角线 D 宽度 × 高度 70 英寸 1.51 × 0.94 0.284-0.296 0.328 （1.78 m） 80 英寸 1.72 × 1.08 0.334-0.358 0.349 （2.03 m） 90 英寸 1.94 × 1.21 0.403-0.419 0.369 （2.29 m） 100 英寸...
  • Seite 118 VPL-SW630C/SW620C/SW630/SW620 从墙面板 银幕尺寸 中心到银幕 边缘的高度 B 投影距离 Y-X 投影距离 投影距离 对角线 D 宽度 × 高度 Y-X （最短） Y-X （最长） 65 英寸 1.40 × 0.88 0.309-0.320 0.445 0.446 (1.65 m) 70 英寸 1.51 × 0.94 0.340-0.352 0.466 0.467 (1.78 m) 80 英寸 1.72 ×...
  • Seite 119 安装步骤 将投影机吊架安装在墙面上 将墙面板安装到墙壁上。 请使用 M6 × 55 自攻螺丝和直径 11 × 50 锚定螺栓进行安装。 墙面板中心 单位：mm 412.4 如果通过固定 5 个位置将墙面板安装在墙壁上，请在 A 或 B 处钻出 Φ11 mm 的孔。 （可用附带的墙面安装模板确定孔位。 ）钻孔后，请在每个孔中插入一个 11 × 50 的锚定螺栓，并使用 M6 × 55 自攻螺丝固定墙面板。请确保墙面板上的箭头指向 上方，并且墙面板保持水平。 固定 5 个位置 安装步骤...
  • Seite 120 将所需电缆穿入投影机吊架。 将电缆穿入投影机吊架以后，请将固定板挂在墙面板上。然后使用螺丝 （4）将其 固定在一起。如下所示。 M6 × 10 mm 螺丝 （4） 调节支撑臂的长度并安装墙面板盖。 调节螺丝 （M4） 安装步骤...
  • Seite 121 将投影机安装在投影机吊架上 使用 M4 × 10 mm 螺丝 （4）将安装板固定到投影机上。 VPL-SW536C/SW536/SW526C/ VPL-SW630C/SW620C/SW630/SW620/ SW526/SW535C/SW535/SW525C/ SX630 SW525/SX536/SX535 M4 × 10 mm 螺丝 （4） M4 × 10 mm 螺丝 （4） 将投影机安装在投影机吊架上。 将装好投影机的安装板滑入固定板。如下所示，使用 M5 × 10 mm 螺丝 （4）固定 安装板。 M5 × 10 mm 螺丝 （4） 将电源线和其他电缆连接至投影机。...
  • Seite 122 调节投影画面 调节前先取下旋钮盖。调节后重新装回旋钮盖。 调节纵向倾斜度 调节水平转角 调节投影画面...
  • Seite 123 调节横向摆角 调节前 / 后滑动距离 调节投影画面...
  • Seite 124 规格 项目 说明 质量 约 4.8 kg 可调节角度 纵向倾斜度、 水平转角、横向摆角± 5°（3 个方向） 可调节范围 距安装板中心的水平距离 280 mm - 690 mm 额定载重 10 kg 持证人：索尼 （中国）有限公司上海分公司 地址 : 上海市黄浦区湖滨路 222 号企业天地一号 8 楼 规格...
  • Seite 125 尺寸 VPL-SW536C/SW536/SW526C/SW526/SW535C/SW535/SW525C/SW525/SX536/ SX535 使用方法 A 固定支撑臂时 侧面 安装板的中心 墙面板中心 墙壁 193.2 - 513.2 投影窗口 370 - 690 中心 501.3 - 821.3 单位：mm 底部 146.8 276.6 161.3 投影窗口 中心 旋转轴 单位：mm 尺寸...
  • Seite 126 使用方法 B 固定支撑臂时 侧面 安装板的中心 墙面板中心 墙壁 103.2 - 423.2 投影窗口 280 - 600 中心 411.3 - 731.3 单位：mm 底部 216.6 206.8 101.3 投影窗口 中心 旋转轴 单位：mm 尺寸...
  • Seite 127 VPL-SW630C/SW620C/SW630/SW620/SX630 使用方法 A 固定支撑臂时 侧面 墙面板中心 安装板的中心 墙壁 140.3 - 460.3 370 - 690 428.6 - 748.6 投影窗口中心 单位：mm 底部 182.3 199.7 88.5 投影窗口 中心 旋转轴 单位：mm 尺寸...
  • Seite 128 使用方法 B 固定支撑臂时 侧面 墙面板中心 安装板的中心 墙壁 50.3 - 370.3 280 - 600 338.6 - 658.6 投影窗口中心 单位：mm 底部 122.3 259.7 28.6 投影窗口 中心 旋转轴 单位：mm 尺寸...
