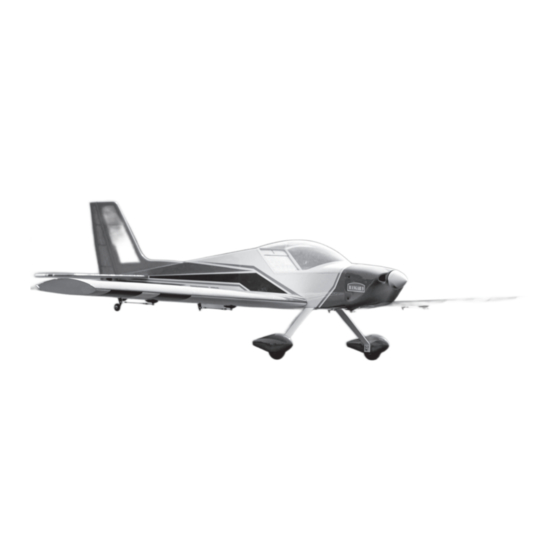

- Seite 1 Tiger 30cc Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni...
-
Seite 31: Hinweis
Produkt- oder Bedienungsanweisung oder kontaktieren den Service von Horizon Hobby. Fliegen Fliegen Sie um Sicherheit garantieren zu können, nur in weiten offenen Gegenden. Wir empfehlen hier den Betrieb auf zugelassenen Modellfl ugplätzen. Bitte beachten Sie lokale Vorschriften und Gesetze, bevor Sie einen Platz zum Fliegen wählen. Tiger 30cc ARF... -
Seite 32: Ersatzteile
INHALTSVERZEICHNIS ERSATZTEILE Hinweis .................................31 Teile-Nr. Beschreibung Spezielle Bedeutungen ............................31 HAN237001 Rumpf Warnungen und Sicherheits-vorkehrungen ......................31 HAN237002 Tragfl ächen Empfehlungen zum sicheren Betrieb ........................31 HAN237003 Heck Vor dem Zusammenbau ............................31 HAN237004 Motorhaube Ersatzteile ................................32 Sonderzubehör ..............................32 HAN237005 Kabinenhaube Zur Fertigstellung erforderlich, Alle Antriebsoptionen ....................33 HAN237006 Radverkleidung Zur Fertigstellung erforderlich, Montage des Benzinmotors ..................33... -
Seite 33: Zur Fertigstellung Erforderlich, Alle Antriebsoptionen
DUB799 Tygon Kraftstoffl eitung, 91 cm (3 Fuß) Mittel Flussmittelpaste DLEG0435* DLE-35RA rückseitiger Auspuff am Motor mit elektronischer Zündung Heißluftpistole HAN116 Hangar 9 Tanknippel mit T Stück u. Überlauf Fitting Klemme MASWM18X10NO1 Master Airscrew 18x10 Ahorn-Propeller Sechskantsatz, metrisch SPM9530 Spektrum ™... -
Seite 34: Falten Entfernen
FALTEN ENTFERNEN MONTAGE DES QUERRUDER-SERVOS Mit einem Bastelmesser mit einer Nr. 11-Klinge die Abdeckung Durch den Versand können an der Abdeckung Ihres Modells Falten entstehen. Mithilfe eines Heißsiegelgeräts an der Oberseite des Rumpfs nahe der Tragfl ächenwurzel für die (HAN101) mit Folienbügeleisen-Schutzbezug (HAN141) können Sie diese entfernen. Fangen Sie mit einer niedrigen Servoleitungen entfernen. - Seite 35 Vorderkante weist. Die Position für die Schrauben der Flügelspitzen der jeweiligen Tragfl äche. Servohalterung mit einem Bleistift markieren und den Servo Durch den gegenläufigen Einbau der Querruderservos können diese entfernen. über einen Y-Kabelbaum mit dem Empfänger verbunden werden. Tiger 30cc ARF...
- Seite 36 16. Verwenden Sie Klebeband mit geringer Klebekraft, um das 21. Das Gestänge senkrecht zur Schanierkante halten. Das Querruder an Querruder bei der Montage des Gestänges zentriert zu halten. der Stelle mit einem Filzstift markieren, an der das Gestänge auf das Querruder trifft.
- Seite 37 Gabelköpfe nicht korrekt verlötet, kann dies zu einem Ausfall 30. Das Gestänge gegen den Gabelkopf halten. Mit einem Filzstift den des Gestänges und zu einer Beschädigung des Modells führen. Rand des Gabelkopfes auf dem Gestänge markieren. Verwenden Sie für das Zusammensetzen des Gestänges Silberlot. Tiger 30cc ARF...
-
Seite 38: Montage Des Klappen-Servos (Optional)
35. Entfernen Sie Mutter und Gabelkopf vom Gewindezapfen des MONTAGE DES KLAPPEN-SERVOS (OPTIONAL) Gestänges. Schieben Sie einen Halter auf den Gestängedraht und Funktionsfähige Klappen sind bei diesem Modell über den Bolzen des Lötgabelkopfes. optional. Sie können während der Lebensdauer des Modells jederzeit hinzugefügt werden. -
Seite 39: Montage Von Tragfl Äche Und Stabilisator
Markieren Sie mit einem Bleistift die Mitte des Passstiftes mit dem kleineren Durchmesser. Befestigen Sie den Passstift mit Epoxid nahe der Hinterkante im Flügel. Führen Sie den Passstift bis zu der im vorangehenden Schritt vorgenommenen Markierung ein. Mit einem Papiertuch und Isopropylalkohol sämtliche Epoxidrückstände entfernen. Tiger 30cc ARF... - Seite 40 Das Steckungsrohr in die Steckungsrohrbuchse schieben. 10. Die Tragfl äche in Position schieben und die Passstifte im Flügel in die Löcher im Rumpf führen. Darauf achten, dass sich die Leitungen Das Steckungsrohr kann sich schwer in die Buchse des Querruders (und der Klappen) im Rumpf befi nden. einsetzen lassen.
- Seite 41 (1 oz) 30-minütiges Epoxid mischen und mit einer Epoxidbürste auf das freigelegte Holz auf der Ober- und Unterseite des Stabilisators auftragen. 18. Mit einer Epoxidbürste das Epoxid auf das freigelegte Holz im Schlitz für den Stabilisator am Rumpf auftragen. Tiger 30cc ARF...
-
Seite 42: Montage Des Servos Des Höhenruders
MONTAGE DES SERVOS DES HÖHENRUDERS Das Steuerhorn so positionieren, dass die Löcher im Steuerhorn mit der Scharnierlinie ausgerichtet sind. Das Gestänge bewirkt, dass Beide Servos des Höhenruders durch die Montage der Hülsen und das Steuerhorn auf natürliche Weise auf das Höhenruder sinkt. Ösen vorbereiten. - Seite 43 Gewindesicherung nahe dem Gewindegabelkopf auftragen, dann die Mutter gegen den Gabelkopf festziehen, um den Gabelkopf zu sichern. Um die Gestängemontage abzuschließen, alle Halter über die Zinken der Gabelköpfe schieben. 14. Das verbleibende Steuerhorn auf dem gegenüberliegenden Höhenruder montieren. Tiger 30cc ARF...
-
Seite 44: Montage Von Ruder Und Seitenleitwerk
MONTAGE VON RUDER UND SEITENLEITWERK MONTAGE DES SERVOS DES SEITENRUDERS Das Seitenleitwerk in Position einpassen. Einen Winkel verwenden, Das Seitenruder-Gestänge vorbereiten und das Seitenruder- um sicherzustellen, dass das Seitenleitwerk rechtwinklig zum Steuerhorn entsprechend des bereits beschriebene Verfahrens für Stabilisator sitzt. Ist dies nicht der Fall, das Seitenleitwerk leicht das Steuerhorn des Höhenruders montieren. -
Seite 45: Montage Des Spornrads
10. Mit einer Anschlaghülse das Spornrad am Draht anbringen. Die Feststellschraube auf dem fl achen Bereich mit einem 1,27 mm (0,05 Die Halterung auf dem Rumpf zentrieren und mit einem Filzstift Zoll) Sechskant festziehen. die Position der drei Befestigungsschrauben auf der Unterseite des Rumpfs markieren. Tiger 30cc ARF... -
Seite 46: Montage Des Hauptfahrwerks
MONTAGE DES HAUPTFAHRWERKS Einen Tropfen leichtes Maschinenöl auf die Achse auftragen. Mit einem Hobbymesser und einer Nr. 11-Klinge die Abdeckung von der Unterseite des Rumpfs für die Befestigungsschrauben des Fahrwerks entfernen. Das Rad auf die Achse schieben. Das Rad mit einer Anschlaghülse und einer 6-32 x 19 mm (3/4 Zoll) Zylinderkopfschraube sichern. -
Seite 47: Montage Von Empfänger Und Empfänger-Akku
Schalter für Ihr Funksystem passt. Den Schalter an der Seite des Rumpfs anbringen. Dann können die Seiten des Motorkastens an die Baugruppe angebracht werden. Die Seiten haben Kerben, in die die Laschen an der Oberseite bzw. Unterseite eindringen. Tiger 30cc ARF... - Seite 48 Ein zweiter Satz Seiten, sowie Ober- und Unterseiten passen über SCHRITT 2 die zuvor installierten. 10. 15 ml (1/2 oz) 30-minütiges Epoxid mischen. Das Epoxid mit einer Nach der Überprüfung der Passform der Teile den Motorkasten Epoxidbürste auf eine der Ober-/Unterplatten auftragen. Epoxid auf demontieren und die Teile sortieren, damit sie bei der Montage die Ober-/Unterplatte auftragen.
-
Seite 49: Montage Des Elektromotors
(9/64 Zoll) Sechskant für die Schrauben verwenden. Sobald alle Blindmuttern montiert sind, die Schrauben entfernen. Den Motorkasten mit vier 8-32 x 19 mm (3/4 Zoll) Zylinderkopfschrauben und Nr. 8 Unterlegscheiben am Brandschott befestigen. Die Schrauben mit einem 2,8 mm (9/64 Zoll) Sechskant festziehen. Tiger 30cc ARF... - Seite 50 Befestigungslöchern ermöglicht eine beliebige Ausrichtung bei Verwendung eines anderen Motors. Das Modell Tiger 30cc wurde für den Einsatz einer Vielzahl von Antriebssystemen entwickelt. Bitte stellen Sie sicher, dass das 10. Sobald das Epoxid ausgehärtet ist, die dreieckigen Stützen mit einer ausgewählte Antriebssystem über Befestigungslöcher verfügt, die...
-
Seite 51: Montage Des Benzinmotors
Vor dem Montieren des Geschwindigkeitsreglers alle notwendigen inch Brandschott messen und markieren. (35mm) Anschlüsse an den Geschwindigkeitsregler oder den Motor löten. Das Modell Tiger 30cc wurde für den Einsatz einer inch Vielzahl von Antriebssystemen entwickelt. Bitte stellen (27mm) inch Sie sicher, dass das ausgewählte Antriebssystem über... - Seite 52 Mit einem Bleistift die Position des Brandschotts an den Seiten des 10. Die vordere Halterung lokalisieren. Ein Winkel an der Halterung Rumpfs und an seiner Oberseite markieren. entspricht dem Winkel des inneren Brandschotts im Rumpf. Den Motor und den Motorkasten vom Brandschott entfernen. 8 ml 11.
- Seite 53 19. Die kürzere Gestängestütze aus dem Inneren des Rumpfs auf das 24. Das Gestänge durch das Gestängerohr schieben und das Gestängerohr schieben. Gelenkkopfende auf den Kugelkopf des Vergaserarms aufstecken. Das Gestänge muss sich beim Betreiben des Vergasers leichtgängig bewegen. Tiger 30cc ARF...
- Seite 54 25. Für die Montage des Gabelkopfes an den Servoarm das im Abstand 30. Das Zündmodul mit Klettgurt und Klettbändern sichern. von 13 mm (1/2 Zoll) von der Mitte des Servoarms befi ndliche Loch verwenden. 1/2 inch (13mm) 26. Eine 2-56 Stiftschraube mit 12 Umdrehungen in den Nylon- 31.
-
Seite 55: Montage Und Zusammenbau Des Kraftstofftanks
Kraftstofffluss zum Motor sicherzustellen. Eine 152 mm (6 Zoll) Kraftstoffl eitung an den Füll-, Entlüftungs- und Pendelleitungen des Kraftstoffbehälters sichern. Kabelbinder können als Alternative zu Drahtbindern an der Außenseite des Kraftstofftanks zum Sichern der Kraftstoffl eitungen verwendet werden. Tiger 30cc ARF... -
Seite 56: Montage Von Motorhaube Und Spinner
MONTAGE VON MOTORHAUBE UND SPINNER Auf jeden der Karbon-Passstifte an der Vorderseite der Kanzelabdeckung eine Feder aufsetzen. Die Federn mit einer Der empfohlene Spinnerkegel wurde mit Aussparungen des geringen Menge 5-minütigem Epoxid oder Kontaktklebstoff am Propellers für den Propeller vorbereitet. Die meisten Motoren Sperrholz halten. - Seite 57 Feilkloben und einem 3 mm (1/8 Zoll) Bohrer in die Motorhaube bohren. 13. Die Motorhaube mit vier #4 x 12,7 mm (1/2 Zoll) Blechschrauben und vier Nr. 4 Unterlegscheiben im Rumpf befestigen. Es ist wichtig, das Holz in den Rumpfseiten vor der Installation der Schrauben vorzubereiten und zu härten. Tiger 30cc ARF...
-
Seite 58: Schwerpunkt
SCHWERPUNKT RUDERAUSSCHLAG Ein wichtiger Teil bei der Vorbereitung des Flugzeugs für den Flug ist das ordnungsgemäße Ausbalancieren des Den Sender und Empfänger des Modells einschalten. Die Bewegung des Seitenruders mit dem Empfänger prüfen. Modells. Der hier aufgeführte Schwerpunktbereich dient basierend auf Tests als Richtlinie. Abweichungen von Wird der Hebel nach rechts bewegt, sollte sich auch das Seitenruder nach rechts bewegen. -
Seite 59: Vorfl Ugkontrolle
Defekte, hervorgerufen durch höhere Gewalt, falsche Behandlung des Produktes, falscher Einsatz des Produktes, kommerziellen Einsatz oder Modifi kationen irgendwelcher Art aus. Die Garantie schließt Schäden, die durch falschen Einbau, falsche Handhabung, Unfälle, Betrieb, Service oder Reparaturversuche, die nicht von Horizon ausgeführt wurden aus. Tiger 30cc ARF... -
Seite 60: Garantie Und Service Kontaktinformationen
Kostenpfl ichtige Reparaturen Liegt eine kostenpfl ichtige Reparatur vor, erstellen wir einen Kostenvoranschlag, den wir Ihrem Händler übermitteln. Die Reparatur wird erst vorgenommen, wenn wir die Freigabe des Händlers erhalten. Der Preis für die Reparatur ist bei Ihrem Händler zu entrichten. Bei kostenpfl ichtigen Reparaturen werden mindestens 30 Minuten Werkstattzeit und die Rückversandkosten in Rechnung gestellt. - Seite 119 6-channel (or greater) with 7–9 servos 6-Kanal (oder größer) mit 7–9 Servos 6 voies (ou plus) avec 7–9 servos a 6 canali (o più) con 7–9 servo –7 inches (184mm–196mm) inches (413mm) 78.0 inches (1.98 m) 17 inches inches (432mm) (781mm) Tiger 30cc ARF...
